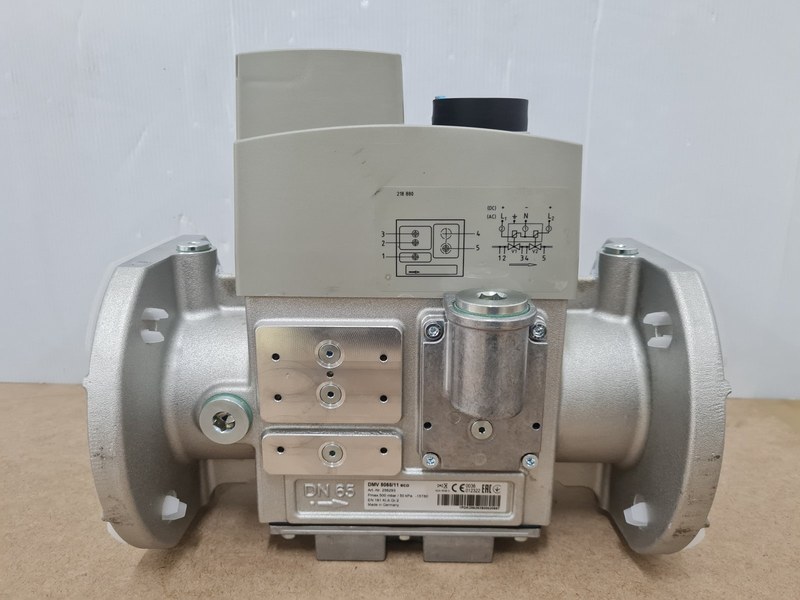

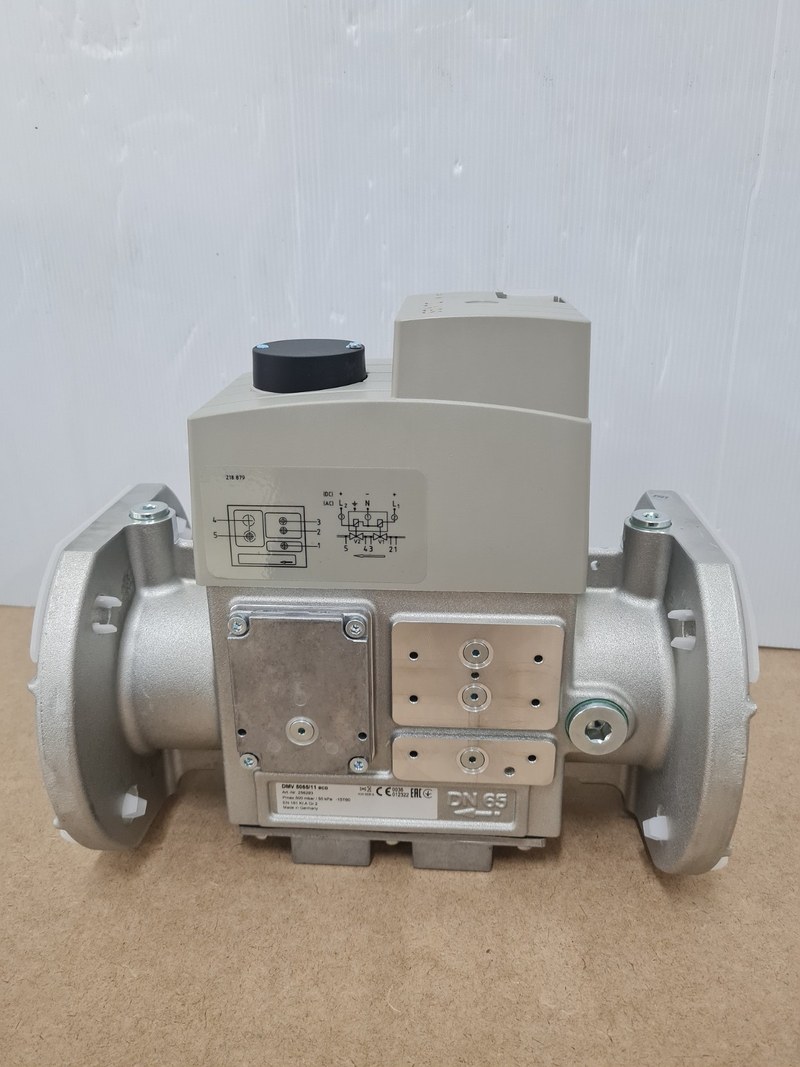

Двойной газовый клапан DUNGS DMV-D 5065/11 224382 — надежное управление подачей топлива DN65

DUNGS DMV-D 5065/11 224382 — промышленный двойной электромагнитный клапан для автоматического управления подачей газа в горелочных и теплотехнических системах. Его задача заключается в быстром открытии газового тракта после разрешающего сигнала автоматики и оперативном прекращении потока при остановке оборудования либо исчезновении питания. Вместо двух раздельно установленных запорных органов в конструкции применен единый корпус с двумя последовательно расположенными клапанами, что делает газовую рампу компактнее и уменьшает количество внешних соединений.

Технические характеристики

Ниже рассмотрим основные параметры DUNGS DMV-D 5065/11 224382:

• производитель — DUNGS,
• категория оборудования — двойной электромагнитный клапан для газа,
• серия — DMV-D,
• модель — DMV-D 5065/11,
• артикул — 224382,
• условный проход — DN65,
• число запорных ступеней — 2,
• обозначение клапанов — V1 и V2,
• исходное состояние — нормально закрытое,
• класс клапанов — A,
• группа исполнения — 2,
• норматив для запорной части — EN 161,
• характер открытия V1 — быстрое,
• характер открытия V2 — быстрое,
• масса исполнения DN65 — около 14,6 кг,
• точный заказной номер — 224382.

Особенности конструкции устройств

Главная конструктивная особенность DMV-D 5065/11 заключается в последовательном размещении двух автоматических запорных органов внутри одного корпуса. Газ проходит сначала через V1, затем через V2. Для движения потока оба механизма должны получить разрешающий электрический сигнал и перейти в открытое положение. Если хотя бы один клапан обесточен, газовый тракт перекрывается. Такое построение отличается от обычного одиночного электромагнитного клапана дополнительной ступенью отсечения. В горелочной автоматике это позволяет сформировать последовательную схему безопасности без установки двух отдельных корпусов, дополнительных межфланцевых соединений и увеличения длины рампы. В состоянии покоя V1 и V2 удерживаются закрытыми. Электропитание требуется именно для поддержания открытого состояния. Поэтому исчезновение напряжения не оставляет газовый канал открытым: возвратный механизм переводит запорные элементы в безопасное исходное положение. Для исполнения DMV-D оба клапана работают быстро. После появления напряжения открытие занимает менее одной секунды. При отключении цепи закрытие также выполняется менее чем за секунду. Такой режим подходит для установок, где не требуется продолжительный плавный набор подачи газа, а приоритетом является четкое дискретное переключение.

Области применения

Ключевыми направлениями применения DUNGS DMV-D 5065/11 224382 являются:

• промышленные газовые горелки,
• котельные установки,
• паровые и водогрейные котлы,
• газовые теплогенераторы,
• горелочные рампы DN65,
• промышленные печи,
• сушильные технологические линии,
• воздухонагревательные установки,
• оборудование с автоматическим прекращением подачи топлива,
• газовые линии с двойным запорным органом,
• системы управления горением,
• теплотехнические комплексы,
• установки с максимальным рабочим давлением до 500 мбар,
• автоматизированные системы газовой безопасности,
• модернизация существующих промышленных горелочных узлов.

Компания «Олниса» организует поставку DUNGS DMV-D 5065/11 224382 для ремонта действующих газовых систем, замены арматуры и комплектации новых теплотехнических объектов. Заказчики могут получить техническую консультацию по параметрам конкретного исполнения и оформить закупку по точному номеру 224382. Оборудование поставляется по всей стране, в том числе на удаленные промышленные площадки. Вместе с клапаном через «Олниса» можно заказать другие необходимые компоненты газовой автоматики.

Преимущества

Основными преимуществами DUNGS DMV-D 5065/11 являются:

• два последовательных запорных клапана в одном корпусе,
• класс герметичности запорных элементов A,
• нормально закрытая логика работы,
• быстрое срабатывание обеих ступеней,
• время открытия менее одной секунды,
• быстрое прекращение газового потока после снятия напряжения,
• условный проход DN65,
• рабочее давление до 500 мбар,
• фланцевое присоединение PN16,
• механическая регулировка максимального расхода на V1,
• питание 220–240 В AC,
• работа в сети 50–60 Гц,
• режим непрерывного включения,
• компактность относительно двух отдельно установленных клапанов,
• сокращение количества внешних соединений газовой рампы,
• удобство включения в автоматизированные горелочные системы,
• возможность использования в схемах контроля герметичности,
• исполнение для стационарных промышленных установок,
• точная идентификация оборудования по номеру 224382.

Таким образом, DUNGS DMV-D 5065/11 224382 предназначен для тех участков газовой рампы, где необходимо получить две последовательно работающие ступени автоматического отсечения в компактном конструктивном исполнении. Размер DN65, давление до 500 мбар и быстрый алгоритм работы V1/V2 делают модель подходящей для котельного, горелочного и промышленного теплотехнического оборудования.
