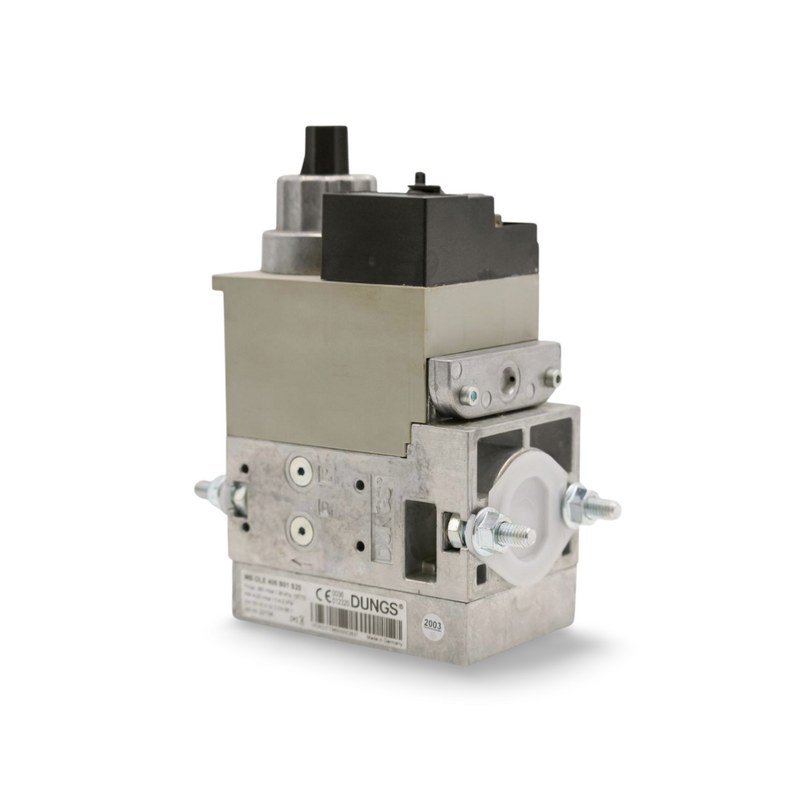

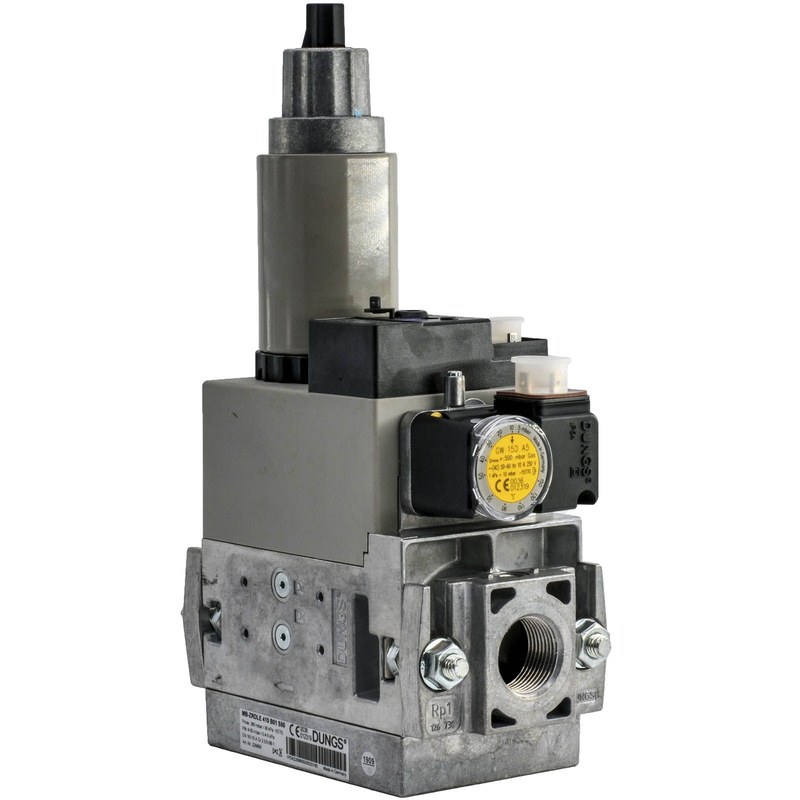

Газовый мультиблок DUNGS MB-DLE 405 B01 S20 226560 — комплексный узел управления горелкой
DUNGS MB-DLE 405 B01 S20 226560 — комбинированный узел газовой автоматики, в котором функции фильтрации, регулирования давления и аварийного отсечения топлива объединены внутри единого компактного корпуса. Вместо набора последовательно смонтированных отдельных приборов GasMultiBloc позволяет сформировать значительную часть газовой рампы на базе одного устройства. Такой подход уменьшает монтажную длину, сокращает число резьбовых соединений и делает компоновку оборудования более организованной.
Технические характеристики
Ниже рассмотрим основные параметры DUNGS MB-DLE 405 B01 S20 226560:
- производитель — DUNGS,
- категория оборудования — газовый мультиблок,
- семейство — GasMultiBloc,
- серия — MB-DLE,
- модель — MB-DLE 405 B01 S20,
- артикул — 226560,
- присоединительный размер — Rp 1/2,
- число основных автоматических клапанов — 2,
- состояние без питания — закрытое,
- фильтрация — встроенный стандартный фильтр,
- тип соединения — трубная резьба,
- стандарт присоединения — ISO 7/1,
- исполнение фильтрующего элемента — NF,
- класс регулирующей части — по EN 88,
- исполнение запорных клапанов — по EN 161,
- точный заказной номер — 226560.
Особенности конструкции устройств
MB-DLE 405 B01 S20 представляет собой не отдельный клапан и не обычный регулятор, а функционально объединенный блок подготовки и управления газовым потоком. В корпус последовательно интегрированы несколько элементов, каждый из которых выполняет самостоятельную задачу. В результате одна позиция заменяет значительную часть традиционной газовой обвязки перед горелкой. Первой ступенью на пути среды служит фильтр. Он задерживает твердые загрязнения, присутствие которых нежелательно для седел клапанов и регулирующего механизма. Защита внутренних деталей от механических частиц помогает сохранить стабильность работы узла и уменьшить вероятность нарушения герметичности запорной части. После очистки газ поступает в регулирующую секцию. В модификации S20 выходное давление настраивается в пределах 4–20 мбар. Регулятор компенсирует изменения входного давления в допустимом диапазоне и обеспечивает требуемые параметры на стороне горелки. Конструкция регулирующей части связана с клапаном V1. После прекращения работы газовая линия перекрывается первой запорной ступенью, а регулятор перестает находиться под постоянным протоком. Регулировочная система рассчитана на настройку предусмотренного диапазона без необходимости формировать отдельный внешний редукционный узел.
Области применения
Ключевыми направлениями применения DUNGS MB-DLE 405 B01 S20 226560 являются:
- автоматические газовые горелки,
- небольшие и средние котельные установки,
- газовые теплогенераторы,
- промышленные нагреватели,
- технологические печи,
- сушильное оборудование,
- газовые воздухонагреватели,
- компактные горелочные рампы,
- системы с выходным давлением 4–20 мбар,
- узлы регулирования подачи природного газа,
- системы безопасного отсечения топлива,
- оборудование с контролем входного давления,
- автоматизированные теплотехнические установки,
- горелки с необходимостью плавного пускового расхода,
- замена отдельных узлов газовой арматуры комплексным мультиблоком.
Компания «Олниса» поставляет DUNGS MB-DLE 405 B01 S20 226560 для комплектации газовых рамп, ремонта котельного оборудования и замены существующих блоков автоматики. При оформлении заказа можно получить техническую консультацию по присоединению Rp 1/2, диапазону давления 4–20 мбар и комплектации конкретного исполнения. «Олниса» организует доставку по всей стране, включая удаленные промышленные объекты. В одну поставку при необходимости включаются и другие компоненты DUNGS для газовых и горелочных систем.
Преимущества
Основными преимуществами DUNGS MB-DLE 405 B01 S20 являются:
- несколько функций газовой рампы в одном корпусе,
- встроенная очистка газового потока,
- интегрированный регулятор давления,
- две автоматические запорные ступени,
- реле давления GW 150 A5 в составе исполнения,
- максимальное входное давление 360 мбар,
- настройка выходного давления от 4 до 20 мбар,
- компактное резьбовое подключение Rp 1/2,
- быстрое открытие первого клапана,
- регулируемое замедленное открытие второй ступени,
- быстрое закрытие при отключении,
- возможность формирования более мягкого пуска горелки,
- штатный фильтр NF,
- совместная логика управления V1 и V2,
- сокращение монтажной длины газовой рампы,
- уменьшение числа отдельных резьбовых соединений,
- пригодность для разных семейств газообразного топлива,
- рабочий диапазон окружающей температуры до +70 °C,
- унифицированная конструкция семейства GasMultiBloc,
- точная идентификация исполнения по номеру 226560.
Таким образом, DUNGS MB-DLE 405 B01 S20 226560 объединяет в одном устройстве основные процессы, которые обычно выполняются несколькими последовательно установленными компонентами: очистку газа, стабилизацию выходного давления, контроль давления и двойное автоматическое перекрытие потока. Для компактной горелочной рампы это позволяет уменьшить количество оборудования и сделать газовую часть более собранной.
