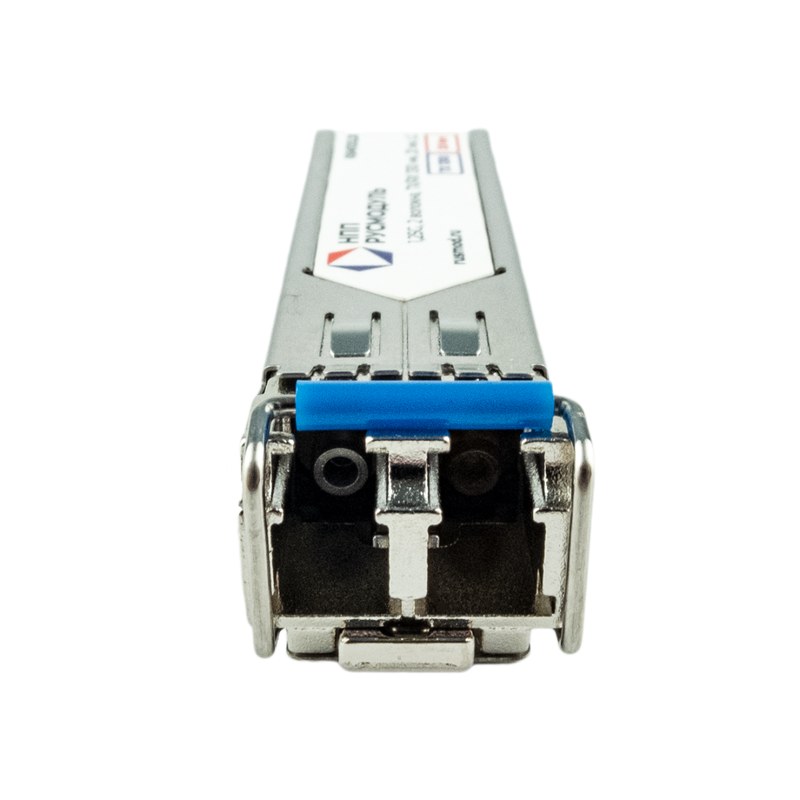

Оптический модуль Eltex SFP 1,25 GE FH-S3112CDL20 — решение для гигабитных линий связи до 20 км
Eltex FH-S3112CDL20 относится к классу компактных SFP-трансиверов, применяемых для организации гигабитных соединений через одномодовые волоконно-оптические линии. Модуль устанавливается непосредственно в SFP-слот сетевого оборудования и формирует оптический канал между удаленными узлами без использования дополнительного медиаконвертера. Такое исполнение удобно при построении магистралей между коммутаторами, распределительными шкафами, зданиями и отдельными технологическими зонами.
Технические характеристики
Основные параметры Eltex FH-S3112CDL20 представлены ниже:
- производитель совместимого сетевого оборудования — Eltex,
- категория устройства — оптический SFP-трансивер,
- модель — FH-S3112CDL20,
- тип интерфейса — SFP 1,25 GE,
- скорость обмена данными — 1,25 Гбит/с,
- тип линии — двухволоконная,
- оптическая среда передачи — одномодовое волокно,
- рекомендуемый тип волокна — 9/125 мкм,
- максимальная длина линии — до 20 км,
- рабочая длина волны — 1310 нм,
- разъем оптического интерфейса — LC,
- количество используемых волокон — 2,
- тип излучателя — FP-лазер,
- уровень мощности передатчика — от −9 до −3 дБм,
- чувствительность приемного тракта — до −22 дБм,
- поддержка DDM — предусмотрена,
- горячая замена — поддерживается,
- напряжение питания — 3,3 В,
- максимальный потребляемый ток — около 220 мА,
- рабочий диапазон температуры — от 0 до +70 °C,
- температура хранения — от −40 до +85 °C,
- поддерживаемая технология — Gigabit Ethernet,
- соответствие форм-фактору — SFP MSA,
- поддержка цифровой диагностики — SFF-8472,
- класс лазерной безопасности — Class 1,
- точное обозначение исполнения — FH-S3112CDL20.
Особенности конструкции устройств
Eltex FH-S3112CDL20 выполнен в стандартном миниатюрном форм-факторе SFP. Такая конструкция позволяет размещать оптический интерфейс непосредственно в корпусе коммутатора, маршрутизатора или другого совместимого сетевого устройства. Отдельный блок питания модулю не требуется: напряжение 3,3 В поступает через контактную группу SFP-разъема. Передача и прием информации организованы по разным волокнам. Одно волокно отвечает за исходящий сигнал, второе — за входящий. Подобная архитектура обеспечивает полноценный двусторонний обмен данными и широко применяется в магистральных Ethernet-соединениях, где уже проложена стандартная двухволоконная оптическая линия. Для подключения патч-корда используется разъем LC. Его компактная конструкция позволяет рационально использовать пространство внутри оптической панели или телекоммуникационного шкафа. Особенно это важно в системах, где рядом устанавливается несколько SFP-модулей и требуется высокая плотность коммутации. Оптический передатчик работает на длине волны 1310 нм. В модуле применяется FP-лазер, характеристики которого подходят для передачи Gigabit Ethernet по одномодовому волокну на средние дистанции. Номинальная дальность до 20 км позволяет соединять сетевые узлы, расположенные в разных корпусах предприятия, удаленных шкафах или обособленных частях объекта.
Области применения
Основными направлениями использования Eltex FH-S3112CDL20 являются:
- соединение гигабитных коммутаторов по оптоволокну,
- организация магистральных участков Ethernet,
- построение корпоративных сетей,
- операторские сети доступа,
- линии между телекоммуникационными шкафами,
- связь между корпусами предприятия,
- подключение удаленных производственных зон,
- волоконно-оптические сегменты систем видеонаблюдения,
- инфраструктура передачи данных на промышленных объектах,
- подключение распределительных сетевых узлов,
- модернизация существующих одномодовых линий,
- организация каналов длиной до 20 км,
- сети на базе коммутаторов Eltex,
- двухволоконные Gigabit Ethernet соединения,
- объектовые и ведомственные телекоммуникационные системы.
Через компанию «Олниса» можно приобрести SFP-модуль Eltex FH-S3112CDL20 для единичной замены, расширения действующей сети или комплектования нового телекоммуникационного объекта. Клиентам доступны технические консультации по совместимости, длине оптической линии, типу волокна и параметрам конкретного трансивера. «Олниса» организует оперативную поставку оборудования по всей стране, в том числе на удаленные производственные площадки. При необходимости в одну закупку можно включить другие сетевые компоненты и оборудование Eltex.
Преимущества
К основным преимуществам Eltex FH-S3112CDL20 относятся:
- гигабитная скорость передачи 1,25 Гбит/с,
- работа на расстоянии до 20 км,
- поддержка одномодового волокна 9/125 мкм,
- раздельные волокна для приема и передачи,
- длина волны 1310 нм,
- компактное SFP-исполнение,
- разъем LC,
- FP-лазерный передатчик,
- чувствительный оптический приемник,
- наличие функции DDM,
- возможность контроля оптической мощности,
- мониторинг температуры и напряжения,
- поддержка горячей замены,
- питание непосредственно от оборудования,
- низкое собственное энергопотребление,
- совместимость с Gigabit Ethernet,
- стандартизированная конструкция SFP MSA,
- поддержка SFF-8472,
- применимость в сетях Eltex,
- точное обозначение модели FH-S3112CDL20.
Таким образом, Eltex FH-S3112CDL20 предназначен для построения устойчивых гигабитных соединений по двухволоконным одномодовым линиям. Скорость 1,25 Гбит/с, рабочая длина волны 1310 нм и расчетная дальность до 20 км делают его подходящим для соединения распределенных сетевых узлов, телекоммуникационных шкафов и отдельных зданий.
