Контроллер насосов Grundfos CU 212.400.3.AF4 96437907 — автоматическое управление двумя насосами в шкафах LCD 108

Grundfos CU 212.400.3.AF4 96437907 представляет собой электронный контроллер для управления двумя насосными агрегатами в составе шкафов автоматики LCD 108. Устройство обрабатывает сигналы датчиков уровня, формирует команды запуска и остановки насосов, контролирует рабочие и аварийные состояния и обеспечивает индикацию основных процессов. Такая автоматика применяется прежде всего в насосных системах, где необходимо автоматически изменять режим работы оборудования в зависимости от уровня жидкости в резервуаре, колодце или приемной емкости.

Технические характеристики

Ниже рассмотрим основные параметры Grundfos CU 212.400.3.AF4 96437907:

• производитель — Grundfos,
• категория оборудования — контроллер насосов,
• серия — CU 212,
• модель — CU 212.400.3.AF4,
• артикул — 96437907,
• совместимая система управления — Grundfos LCD 108,
• исполнение системы — трехфазное,
• номинальное напряжение системы — 400 В,
• частота питающей сети — 50/60 Гц,
• основной способ управления — по уровню жидкости,
• температура хранения — от −20 до +60 °C,
• артикул конкретного исполнения — 96437907.

Особенности конструкции устройств

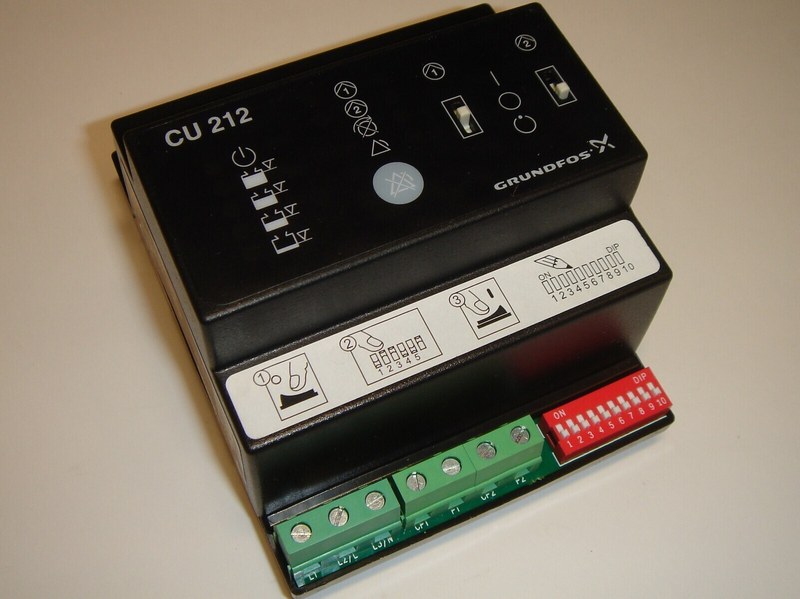

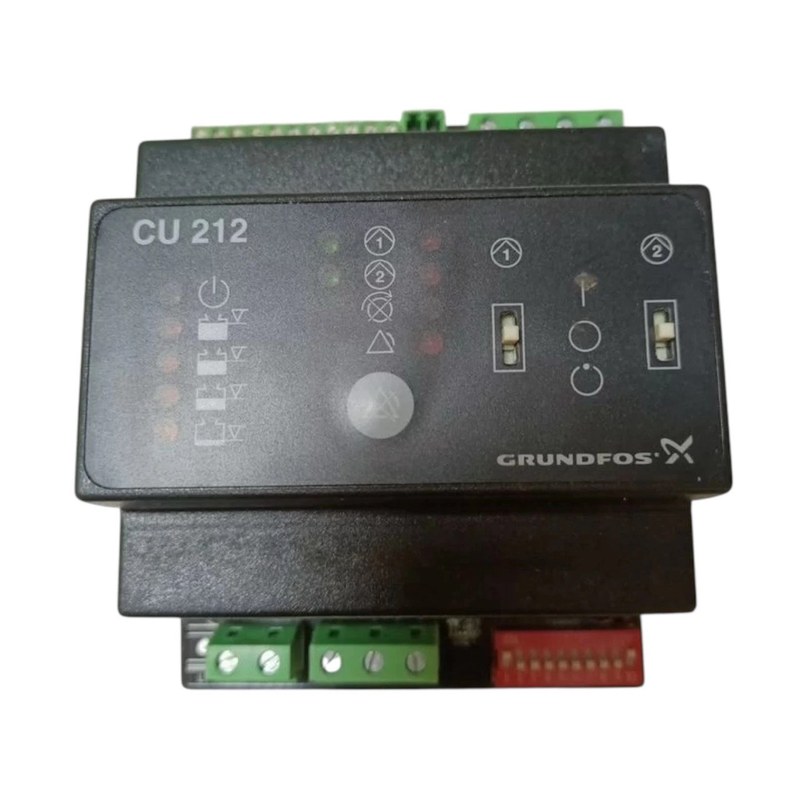

Grundfos CU 212.400.3.AF4 выполнен как электронный модуль управления, устанавливаемый внутри шкафа LCD 108. В отличие от самостоятельного силового контроллера, устройство работает совместно с контакторами, средствами защиты электродвигателей, клеммными соединениями и другими компонентами шкафа. Основная задача CU 212 заключается в обработке входных сигналов и формировании логики работы двух насосных агрегатов. Артикул 96437907 идентифицирует конкретное сервисное исполнение CU 212.400.3.AF4 для LCD 108. На лицевой части модуля предусмотрены отдельные органы управления для каждого насоса. Переключатели ON-OFF-AUTO позволяют принудительно включить агрегат, отключить его либо передать управление автоматике. Такое решение удобно при проверке насосов, диагностике системы и штатной эксплуатации, поскольку режим каждого агрегата задается независимо. Состояние системы отображается набором светодиодных индикаторов. Зеленые сигналы используются для отображения работы насосов и некоторых переходных процессов, красные информируют о неисправностях, а отдельная индикация показывает общее аварийное состояние. Для трехфазных исполнений предусмотрен контроль неправильного чередования фаз, позволяющий обнаружить ошибку электропитания до нормальной эксплуатации насосного оборудования.

Области применения

Ключевыми направлениями применения Grundfos CU 212.400.3.AF4 являются:

• шкафы управления Grundfos LCD 108,
• канализационные насосные станции,
• дренажные насосные установки,
• системы перекачивания сточных вод,
• приемные резервуары и колодцы,
• коммунальные насосные установки,
• замена совместимого контроллера в шкафах LCD 108.

Компания «Олниса» помогает организовать закупку как одного контроллера Grundfos CU 212.400.3.AF4 96437907, так и партии компонентов автоматики для насосных систем. Через «Олниса» можно приобрести оборудование Grundfos и сопутствующие компоненты в рамках одной поставки.

Преимущества

Основными преимуществами Grundfos CU 212.400.3.AF4 являются:

• управление двумя насосными агрегатами,
• совместимость со шкафами Grundfos LCD 108,
• точная идентификация исполнения по артикулу 96437907,
• автоматическая работа по уровню жидкости,
• подключение до четырех поплавковых выключателей,
• конфигурирование при помощи DIP-переключателей,
• контроль сигналов тепловой защиты двигателя.

Таким образом, Grundfos CU 212.400.3.AF4 96437907 представляет собой специализированный контроллер двух насосов, применяемый в системе управления LCD 108. Устройство получает информацию от датчиков уровня, управляет последовательностью включения насосных агрегатов, отображает рабочие и аварийные состояния и поддерживает несколько алгоритмов эксплуатации двухнасосной установки.
