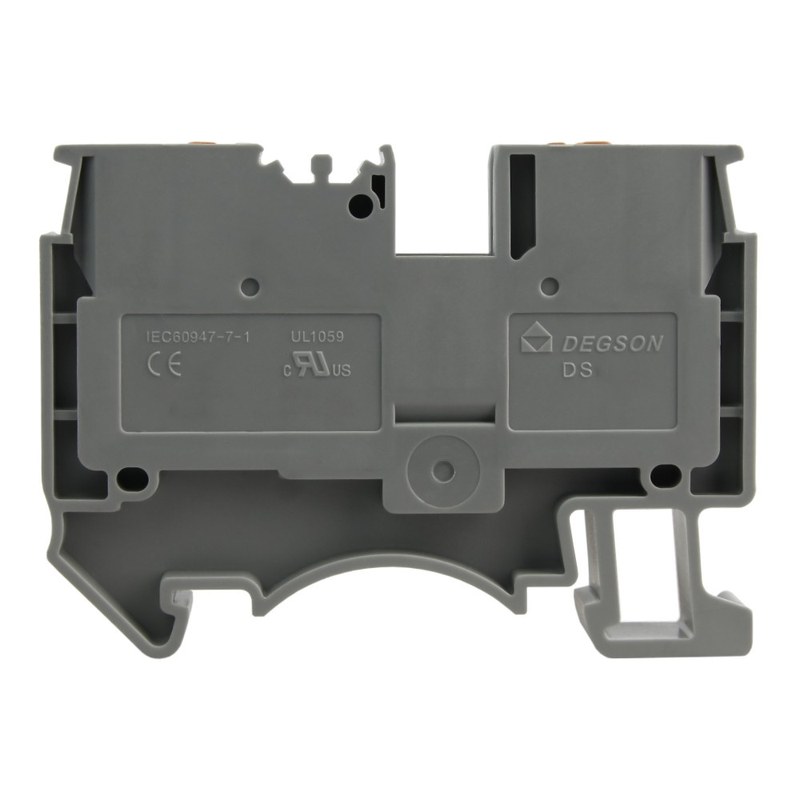

Проходная клемма Degson DS4 11040000041 — компактное Push-in соединение для проводников до 4 мм²

Degson DS4 11040000041 представляет собой проходную клемму для соединения электрических проводников в шкафах управления, распределительных устройствах, системах промышленной автоматизации и другом электротехническом оборудовании. Модель использует пружинную технологию Push-in, позволяющую быстро формировать соединение без традиционного винтового зажима. Клемма рассчитана на монтаж на стандартную DIN-рейку и подходит для построения компактных многопозиционных клеммных рядов.

Технические характеристики

Ниже рассмотрим основные параметры Degson DS4 11040000041:

• производитель — Degson,
• категория оборудования — проходная клемма для DIN-рейки,
• серия — DS,
• модель — DS4,
• артикул — 11040000041,
• тип подключения — пружинное Push-in,
• количество уровней — 1,
• количество точек подключения — 2,
• диапазон проводников — AWG 24–10,
• сечение двух гибких проводников с TWIN-наконечником — 0,5–1 мм²,
• длина зачистки — 11–13 мм,
• монтаж — DIN-рейка,
• совместимые DIN-рейки — NS35/7.5 и NS35/15,
• ширина корпуса — 6,2 мм,
• длина — 55,6 мм,
• высота корпуса — 29,3 мм,
• высота на DIN-рейке NS35/7.5 — 36,8 мм,
• высота на DIN-рейке NS35/15 — 44,3 мм,
• материал изоляционного корпуса — полиамид PA,
• класс огнестойкости — UL 94 V0,
• рабочая температура — от −40 до +105 °C с учетом допустимой токовой нагрузки,
• температура хранения и транспортировки — от −25 до +60 °C,
• стандарт испытаний — IEC 60947-7-1,
• артикул конкретного исполнения — 11040000041.

Особенности конструкции устройств

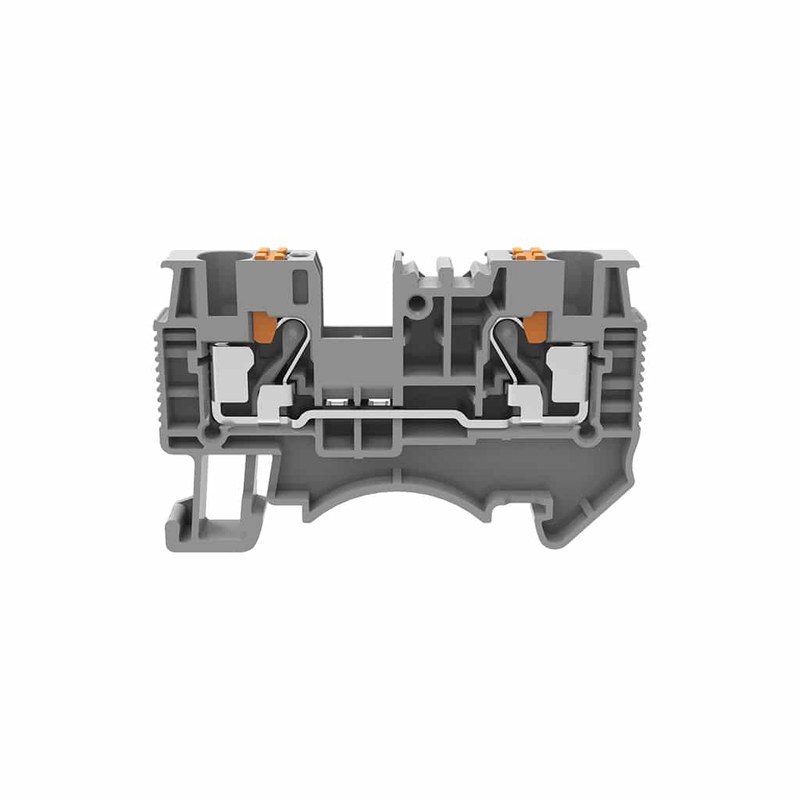

Degson DS4 построена на технологии прямого пружинного подключения Push-in. Контактный механизм автоматически фиксирует введенный проводник и создает постоянное усилие прижатия. В отличие от традиционной винтовой клеммы, соединение не требует затяжки контактного винта и последующего контроля момента затяжки, что особенно удобно при сборке шкафов с большим количеством электрических цепей. Для жестких однопроволочных проводников подключение может выполняться непосредственным вводом зачищенной жилы в контактное отверстие. Пружина автоматически отводится при введении проводника и после его установки создает необходимое контактное усилие. Такой способ уменьшает количество монтажных операций и сокращает время формирования клеммного ряда. При подключении гибких многопроволочных жил могут использоваться кабельные наконечники. Конструкция Degson DS4 рассчитана на гибкие проводники сечением до 4 мм², в том числе с соответствующими наконечниками. Для жестких жил максимальное допустимое сечение достигает 6 мм².

Области применения

Ключевыми направлениями применения Degson DS4 11040000041 являются:

• шкафы промышленной автоматизации,
• распределительные электрические шкафы,
• силовые цепи небольших нагрузок,
• цепи управления,
• распределение питания,
• подключение исполнительных механизмов,
• системы управления электродвигателями,
• подключение датчиков и преобразователей,
• станочное оборудование,
• промышленные контроллеры,
• шкафы управления технологическими линиями,
• системы диспетчеризации,
• автоматизация зданий,
• машиностроительное оборудование,
• низковольтные распределительные устройства,
• формирование многопозиционных клеммных рядов,
• электротехнические системы с проводниками сечением до 4 мм².

Компания «Олниса» помогает организовать закупку как отдельных проходных клемм Degson DS4 11040000041, так и крупных партий компонентов для сборки электротехнических шкафов и систем автоматизации. Клиентам доступны технические консультации по характеристикам продукции, выгодные условия поставки и помощь при оформлении заказа по конкретному артикулу. Компания организует оперативную доставку по всей стране, включая удаленные регионы и промышленные площадки. Через «Олниса» можно приобрести клеммы Degson и необходимые сопутствующие компоненты в рамках одной поставки.

Преимущества

Основными преимуществами Degson DS4 являются:

• технология быстрого Push-in подключения,
• отсутствие винтового контактного зажима,
• подключение гибких проводников до 4 мм²,
• подключение жестких проводников до 6 мм²,
• номинальный ток до 32 А по IEC,
• номинальное напряжение до 1000 В по IEC,
• импульсное выдерживаемое напряжение 8 кВ,
• компактная ширина корпуса 6,2 мм,
• установка на стандартные DIN-рейки,
• совместимость с NS35/7.5 и NS35/15,
• быстрое освобождение подключенного проводника,
• двухканальная система установки перемычек,
• возможность объединения нескольких клемм по общему потенциалу,
• наличие тестовых отверстий,
• поддержка маркировочных элементов,
• изоляционный корпус из полиамида PA,
• огнестойкость UL 94 V0,
• рабочая температура до +105 °C с учетом нагрузки,
• соответствие требованиям IEC 60947-7-1,
• точная идентификация исполнения по артикулу 11040000041.

Таким образом, Degson DS4 11040000041 представляет собой компактную проходную клемму с пружинным подключением Push-in для применения в шкафах управления, распределительных системах и промышленной автоматизации. Поддержка гибких проводников сечением до 4 мм², жестких жил до 6 мм², номинального тока 32 А и напряжения до 1000 В по IEC позволяет использовать модель в широком диапазоне электротехнических задач.
