Клемма DEGSON WS 2.5 — компактное решение для промышленного электромонтажа
Degson WS 2.5 относится к модульным клеммным соединителям, применяемым в шкафах управления, распределительных устройствах, системах промышленной автоматики и приборных сборках. Серия ориентирована на монтаж проводников малых сечений с формированием компактного и механически устойчивого контактного узла. Клемма используется как промежуточный элемент между полевой проводкой, внутренними цепями шкафа, источниками питания и исполнительными модулями.
Рабочие параметры
Degson WS 2.5 применяется как проходной клеммный элемент в низковольтных цепях управления, питания и сигнализации. Соединение формируется внутри изолирующего корпуса через токоведущую часть, к которой присоединяются проводники. Клеммы могут работать совместно с перемычками и маркировочными принадлежностями. К ключевым параметрам WS 2.5 относятся:
- класс присоединяемых проводников порядка 2,5 мм2,
- монтаж в составе наборного клеммного ряда,
- разделение соседних цепей изоляционным корпусом,
- подключение одножильных и подготовленных многожильных проводников,
- совместимость с маркировочными и коммутационными принадлежностями,
- применение в низковольтных цепях промышленного электрооборудования.
При проектировании учитывают температуру внутри шкафа, плотность установки, сечение провода, материал жилы, качество оконцевания и допустимый нагрев соединения.

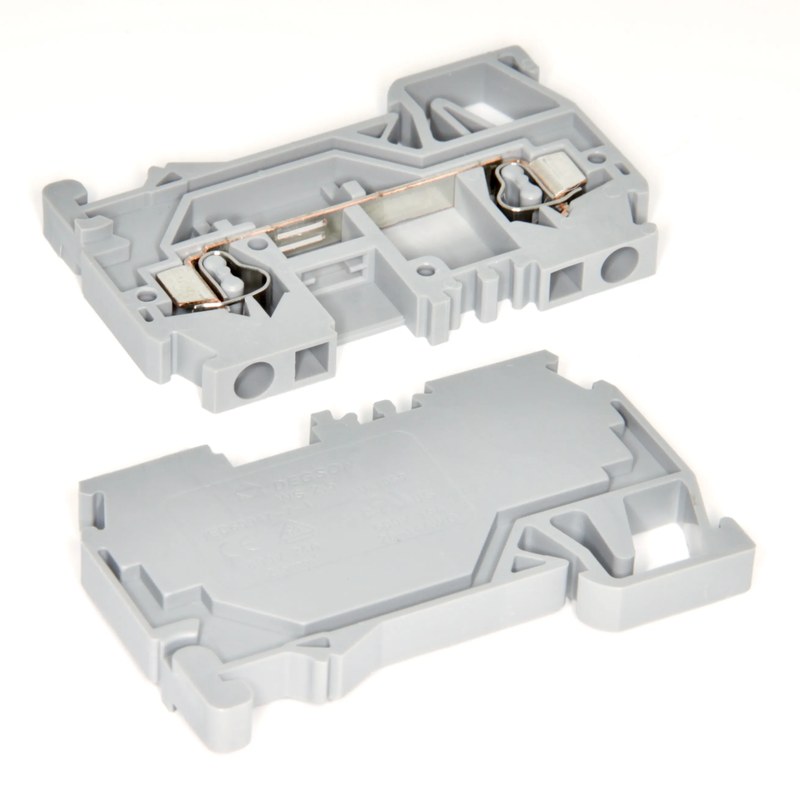

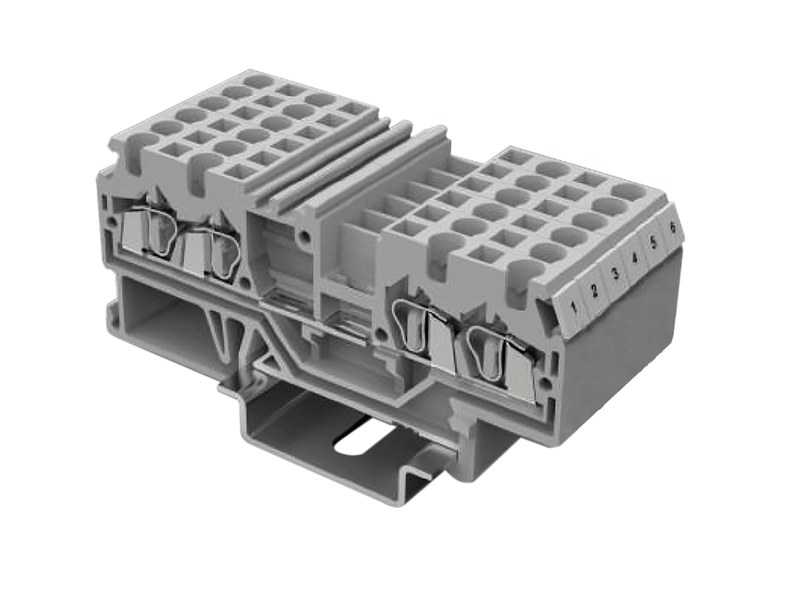

Конструкция клеммного узла
Корпус WS 2.5 выполняет изоляционную, направляющую и монтажную функции. Геометрия рассчитана на плотное размещение однотипных модулей. Контактная часть расположена внутри корпуса и защищена от случайного касания, а ввод проводника обеспечивает устойчивое положение жилы относительно зажимного механизма. Отдельные клеммы образуют общий ряд, фиксируемый на монтажной рейке. Ряд сохраняет четкую структуру соединений. Для надежности соединения важно контактное давление. Оно должно сохранять низкое переходное сопротивление без повреждения проводника. Основные конструктивные особенности WS 2.5:
- компактный модульный корпус,
- изолированная токоведущая система,
- направленный ввод проводника,
- последовательное формирование клеммного ряда,
- интеграция маркировочных элементов,
- совместимость с перемычками при соответствующем исполнении,
- доступ к контактной зоне для монтажа и проверки цепи.
Принцип работы
Клемма создает электрически непрерывное соединение между проводниками через металлический токоведущий элемент. После ввода подготовленной жилы зажимной механизм фиксирует ее и формирует необходимое контактное усилие. Ток проходит между присоединительными участками через внутреннюю проводящую часть. Изолирующий корпус предотвращает контакт соседних цепей и задает механическое положение модулей. Надежность соединения зависит от подготовки проводника, глубины ввода и соблюдения требований к зажиму. Недостаточная фиксация повышает переходное сопротивление и локальный нагрев, а чрезмерное усилие может деформировать жилу или контактный элемент. Поэтому монтаж выполняют с учетом типа проводника и конструкции конкретной версии WS 2.5.
Области применения
Degson WS 2.5 используется там, где требуется высокая плотность соединений и упорядоченная топология проводки. Клемма применяется в шкафах управления технологическими установками, распределительных панелях, станочном оборудовании, системах вентиляции, насосных установках и щитах автоматики. Модульный принцип позволяет изменять число цепей без перестройки всей архитектуры шкафа. Типовые области применения:
- цепи питания маломощных устройств,
- линии дискретных входов и выходов,
- подключение датчиков и исполнительных механизмов,
- внутренняя коммутация шкафов автоматики,
- распределение общих потенциалов через перемычки,
- соединение полевой проводки с аппаратурой управления,
- организация контрольных и вспомогательных цепей.
Эксплуатационные требования
Состояние клеммного соединения определяется электрическими и механическими факторами. Важны стабильность контактного давления, отсутствие загрязнений, соответствие токовой нагрузки допустимым значениям и нормальный тепловой режим шкафа. При обслуживании проверяют целостность корпуса, отсутствие следов перегрева, надежность фиксации проводников и читаемость маркировки. Потемнение изоляции, деформация или ослабление контакта требуют восстановления штатного состояния цепи.
Таким образом, Degson WS 2.5 представляет собой компактный модульный клеммный элемент для структурированной коммутации проводников в низковольтных промышленных цепях. Он позволяет формировать плотные клеммные ряды, разделять цепи, маркировать точки подключения и обеспечивать стабильное электрическое соединение при корректном монтаже. Компания «Олниса» работает как поставщик промышленного оборудования и осуществляет поставку клеммных компонентов Degson для производственных, инфраструктурных и автоматизированных систем. Поставка WS 2.5 может использоваться для комплектования новых шкафов, модернизации действующих электрических сборок и пополнения эксплуатационного запаса компонентов.
