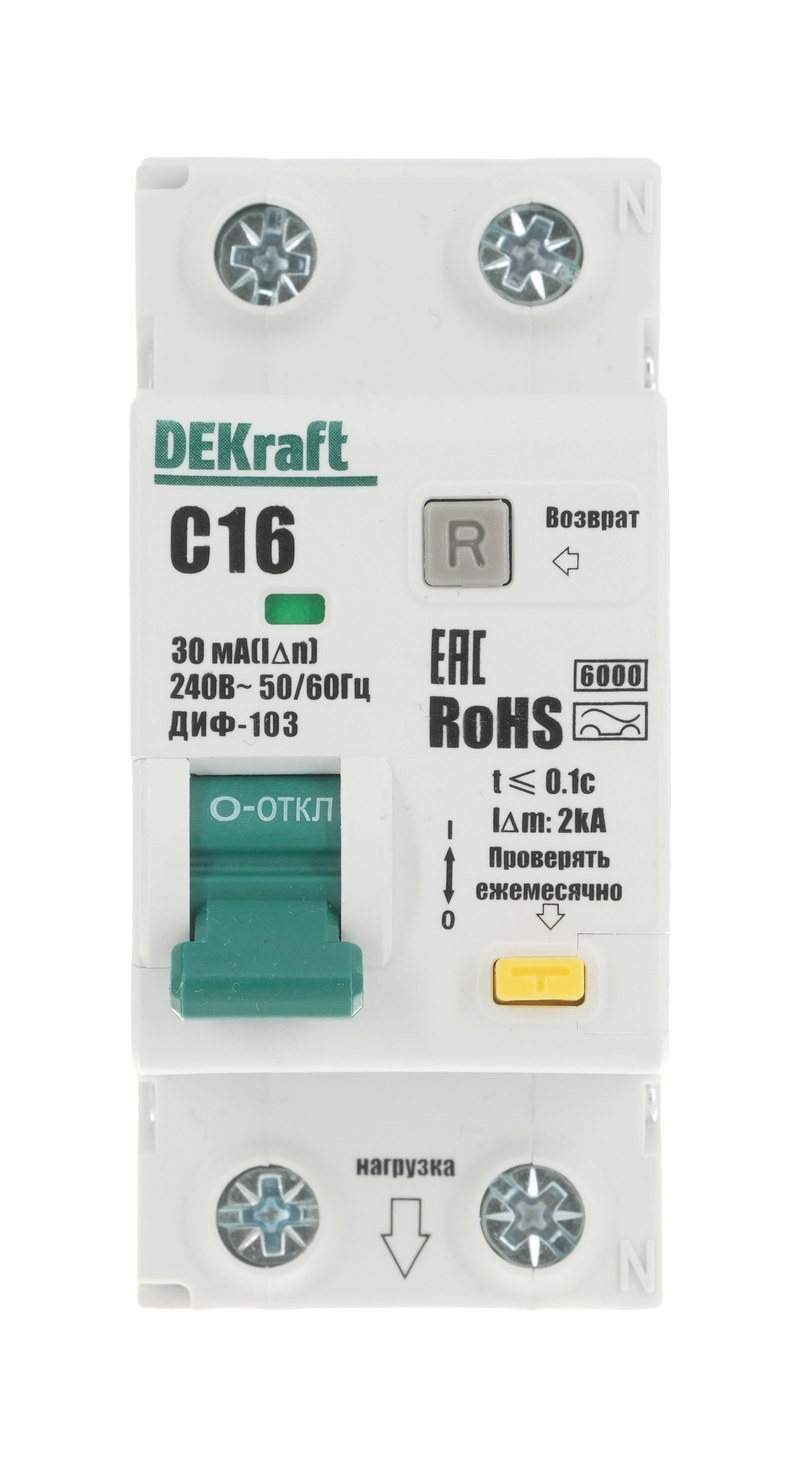

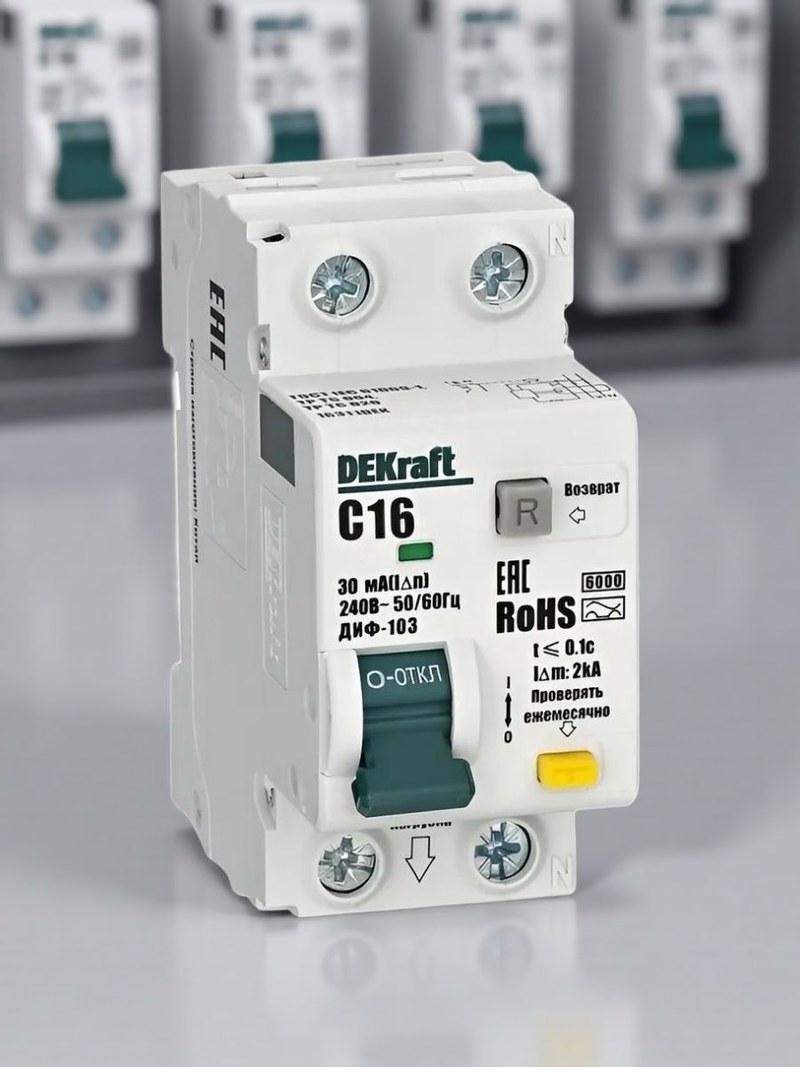

Автоматический выключатель DEKraft 16347DEK — надежное решение для современных электрических систем

DEKraft 16347DEK — автоматический выключатель дифференциального тока серии ДИФ-103 для комплексной защиты однофазных электрических цепей. Аппарат объединяет функции автоматического выключателя и дифференциальной защиты: отключает линию при перегрузке, коротком замыкании и возникновении тока утечки. Исполнение 1P+N рассчитано на коммутацию фазного и нейтрального проводников. Номинальный ток 16 А соответствует типовым групповым линиям, а чувствительность 30 мА применяется для защитного отключения при опасных утечках. Тип A реагирует на переменные синусоидальные и пульсирующие постоянные дифференциальные токи, характеристика C допускает кратковременные пусковые токи.

Технические характеристики

Ключевые параметры DEKraft 16347DEK:

• серия — ДИФ-103,
• схема полюсов — 1P+N,
• номинальный ток — 16 А,
• номинальное напряжение — 230 В,
• номинальный дифференциальный ток — 30 мА,
• тип дифференциального расцепителя — A,
• времятоковая характеристика — C,
• номинальная отключающая способность — 6 кА,
• принцип дифференциальной защиты — электронный,
• монтаж — на DIN-рейку.

Номинал 16 А задает рабочий ток линии, характеристика C — диапазон мгновенного срабатывания электромагнитного расцепителя. Отключающая способность 6 кА должна быть не ниже ожидаемого тока короткого замыкания в точке установки.

Принцип действия

При продолжительной перегрузке тепловой расцепитель отключает цепь с выдержкой, зависящей от величины тока. При коротком замыкании электромагнитный расцепитель обеспечивает быстрое размыкание. Характеристика C уменьшает вероятность ложного отключения при кратковременном пусковом импульсе. Дифференциальный узел сравнивает токи фазного и нейтрального проводников. В исправной цепи их баланс близок к нулю. Если часть тока проходит по стороннему пути, например через поврежденную изоляцию, появляется дифференциальная составляющая. При достижении заданного уровня электронный канал инициирует отключение. Порог 30 мА применяется в линиях, где требуется дополнительная защита человека и контроль утечек. Тип A учитывает синусоидальный переменный ток утечки и пульсирующую постоянную составляющую. Это важно для оборудования с выпрямителями, импульсными блоками питания и электронными регуляторами, способными формировать несинусоидальные токи повреждения.

Конструкция

DEKraft 16347DEK выполнен в модульном корпусе для установки в распределительный щит. Фазный и нейтральный каналы механически связаны, поэтому защитное срабатывание вызывает совместное размыкание цепи. Рычаг обеспечивает ручную коммутацию, а внутренний привод переводит контакты в отключенное положение при работе расцепителя. Внутри размещены силовые контакты, дугогасительная система, тепловой и электромагнитный расцепители, дифференциальный измерительный узел и электронная часть. При размыкании аварийного тока дуга направляется в дугогасительную камеру, где дробится и охлаждается, что обеспечивает прерывание тока в пределах установленной коммутационной способности.

Защитные функции

DEKraft 16347DEK выполняет следующие функции:

• отключение при длительной токовой перегрузке,
• быстрое отключение при коротком замыкании,
• контроль дифференциального тока,
• отключение линии при возникновении утечки,
• коммутацию фазного и нейтрального проводников,
• локализацию аварии в пределах защищаемой группы.

АВДТ не заменяет защитное заземление и защиту от импульсных перенапряжений. Его назначение — контроль сверхтока и дифференциального тока. Эффективность зависит от правильного распределения нейтралей, состояния изоляции, соответствия номинала сечению кабеля и координации с другими защитными устройствами.

Области применения

Аппарат предназначен для однофазных низковольтных цепей, параметры которых соответствуют его характеристикам. Основные варианты применения:

• розеточные группы,
• осветительные линии,
• цепи отдельных электроприемников,
• ответвления распределительных щитов на ток до 16 А,
• линии с электронными нагрузками,
• цепи, требующие одновременной защиты от сверхтока и утечки.

DEKraft 16347DEK применяется во вводно-распределительных устройствах, главных распределительных щитах, осветительных и групповых установках общественных, административных и производственных объектов. Место установки определяют ток нагрузки, ожидаемый ток короткого замыкания, схема заземления и требования к защитному отключению.

Монтаж и эксплуатация

Монтаж выполняется при снятом напряжении. После фиксации аппарата на DIN-рейке подключают фазный и нейтральный проводники согласно схеме, контролируя надежность соединений. Недостаточная затяжка увеличивает переходное сопротивление и вызывает локальный нагрев, поэтому состояние клемм имеет принципиальное значение. При эксплуатации учитывают причину каждого срабатывания. Повторное включение без проверки цепи недопустимо при признаках перегрузки, короткого замыкания или утечки. Периодическая проверка штатным тестовым механизмом позволяет контролировать способность дифференциального канала инициировать отключение. Осмотр должен выявлять перегрев, повреждение корпуса и ослабление соединений.

Таким образом, DEKraft 16347DEK серии ДИФ-103 — АВДТ 1P+N на 16 А с характеристикой C, чувствительностью 30 мА, типом A и отключающей способностью 6 кА. Аппарат объединяет защиту от перегрузки, короткого замыкания и токов утечки, поэтому применяется как комплексный защитный элемент однофазных распределительных линий. Корректность применения определяется параметрами сети, характеристиками кабеля и соблюдением схемы монтажа. Компания «Олниса» осуществляет поставку промышленного электротехнического оборудования, включая модульные аппараты DEKraft. DEKraft 16347DEK поставляется для комплектации распределительных щитов, ремонтных запасов и новых электротехнических объектов.
