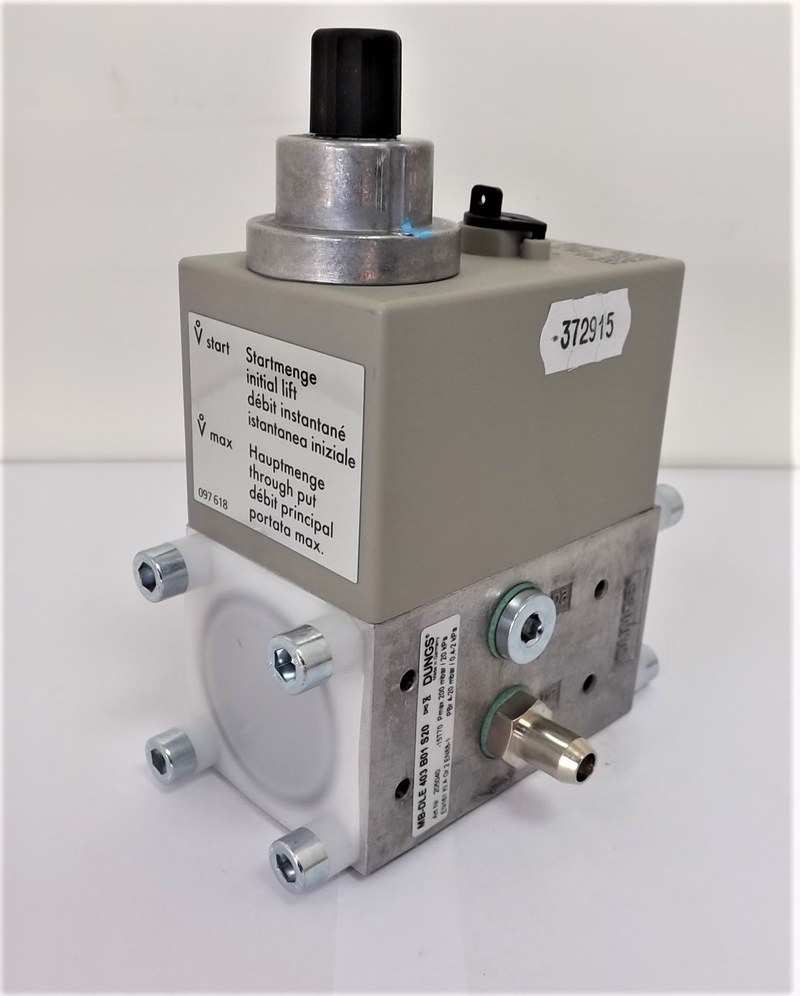

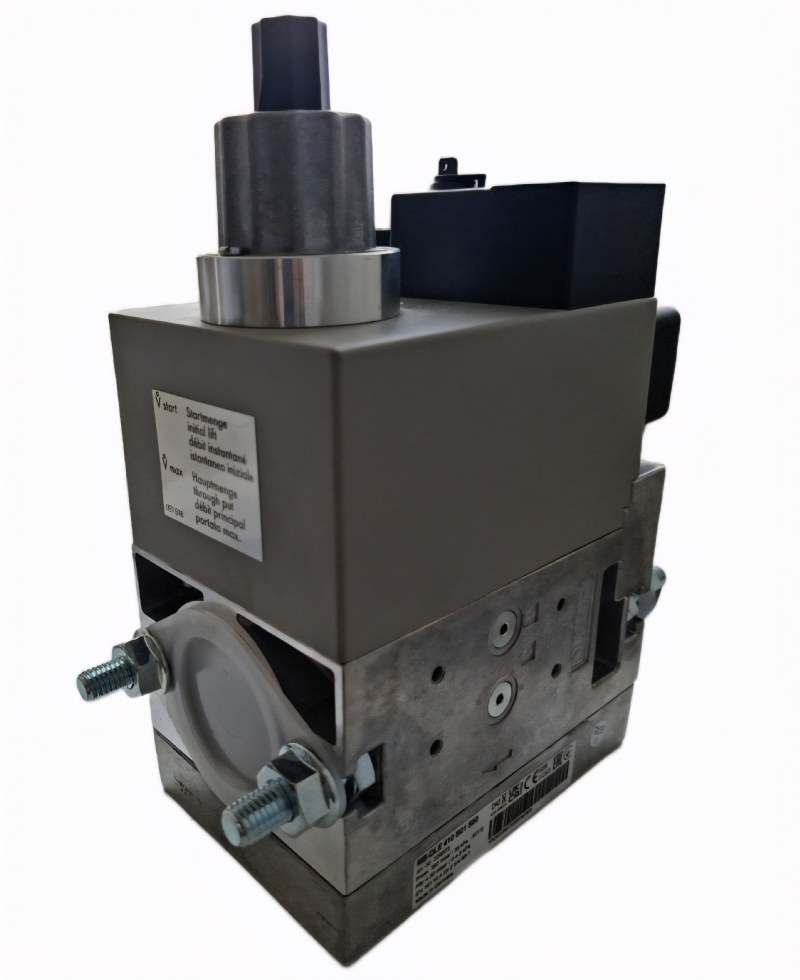

Мультиблок DUNGS MB DLE 410 — безопасность и надежность газовой линии

DUNGS MB-DLE 410 представляет собой многофункциональный узел газовой арматуры для регулирования и безопасного перекрытия потока газообразного топлива перед горелкой. Концепция серии MB-DLE объединяет в одном корпусе несколько элементов газовой линии, сокращая количество раздельных соединений, монтажную длину. Такое исполнение применяется в котельных, теплогенераторах, промышленных печах и других автоматизированных установках. Мультиблок работает совместно с автоматикой горелки. Встроенный регулятор поддерживает требуемое выходное давление, а два последовательно расположенных клапана обеспечивают перекрытие тракта при останове или защитном отключении. Для DLE характерно замедленное открытие, снижающее резкость пускового поступления газа.

Принцип работы

Газ поступает во входную полость и проходит через фильтр, задерживающий механические загрязнения, способные нарушить работу седел, мембран и клапанных поверхностей. Далее поток направляется в регулятор. Мембранный механизм изменяет проходное сечение и стабилизирует давление после мультиблока. После разрешающего сигнала автоматики включаются электромагнитные приводы двух отсечных клапанов. Замедленное открытие обеспечивает плавное увеличение начального расхода. При снятии напряжения возвратные пружины сразу переводят клапаны в закрытое положение. Рабочий цикл включает:

• подачу газа во входную часть корпуса,
• очистку потока встроенным фильтром,
• редуцирование давления,
• получение разрешения от автоматики,
• открытие двух отсечных клапанов,
• плавное увеличение расхода в пусковой фазе,
• подачу газа к горелке при установленном давлении,
• быстрое закрытие при исчезновении управляющего сигнала.

Конструктивные особенности

Корпус MB-DLE 410 выполнен как герметичный модуль с внутренними каналами, соединяющими функциональные зоны. Это уменьшает число наружных соединений по сравнению с рампой из отдельных устройств. Клапаны имеют седельную конструкцию и управляются электромагнитными приводами. Возвратные пружины обеспечивают закрытие при обесточивании. Регулятор использует мембранный чувствительный элемент, реагирующий на изменение давления. Для контроля предусмотрены измерительные точки, позволяющие проверять давление без разборки линии. Фильтр размещен в обслуживаемой части корпуса. Компоновка рассчитана на многократные автоматические циклы включения и отключения. К конструктивным признакам относятся:

• единый корпус для нескольких функций газового тракта,
• два последовательно установленных автоматических клапана,
• встроенный регулятор давления,
• фильтрующий элемент,
• электромагнитное управление,
• механизм замедленного открытия,
• быстрое пружинное закрытие,
• точки измерения давления,
• регулировочные элементы конкретного исполнения.

Технические параметры

При проектировании учитывают точную модификацию MB-DLE 410, поскольку присоединительное исполнение, напряжение катушек, диапазон регулируемого давления и дополнительные опции могут различаться. Параметры сопоставляют с расходом горелки, видом газа, рабочим давлением, электрической схемой и требованиями безопасности. Основные параметры, подлежащие проверке:

• размер присоединения газовой линии,
• максимально допустимое входное давление,
• диапазон настройки выходного давления,
• пропускная способность при расчетном перепаде,
• напряжение и частота питания приводов,
• допустимая температура эксплуатации,
• разрешенное монтажное положение,
• характер и время открытия,
• время закрытия клапанов,
• герметичность запорных органов и корпуса,
• совместимость с применяемым газом.

Интеграция и эксплуатация

Мультиблок устанавливается перед горелкой как часть цепи топливной безопасности. Электрические катушки подключаются к автоматике, чтобы подача газа разрешалась только после выполнения условий безопасного пуска: контроля исходного состояния, продувки камеры сгорания, подтверждения параметров воздуха и формирования команды на открытие клапанов. В эксплуатации контролируют чистоту фильтра, давление на входе и выходе, надежность закрытия клапанов, электрические соединения и герметичность тракта. Настройка должна соответствовать режиму горения и характеристикам горелки. Изменение регулировок без технологического обоснования недопустимо, поскольку мультиблок непосредственно влияет на безопасность подачи топлива.

Области применения

DUNGS MB-DLE 410 используется там, где требуется компактное объединение регулирования и автоматического отсечения газа. Типовые области:

• промышленные и коммерческие газовые горелки,
• водогрейные и паровые котлы,
• воздухонагреватели и теплогенераторы,
• сушильные и термические установки,
• промышленные печи,
• технологические линии с автоматизированным сжиганием газа,
• газовые рампы и горелочные блоки.

Таким образом, DUNGS MB-DLE 410 представляет собой интегрированный элемент газового тракта, совмещающий фильтрацию, регулирование давления и автоматическое двухклапанное отсечение топлива. Компактная архитектура сокращает монтажную длину и количество внешних соединений, обеспечивая согласованную работу регулирующих и запорных функций в автоматизированной горелочной системе. При применении устройства учитывают соответствие конкретного исполнения расчетному расходу, давлению газа, электрическим параметрам, условиям монтажа и алгоритму безопасности горелки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая газовую арматуру DUNGS для теплотехнических и технологических установок.
