Надежная серверная инфраструктура с корпусом ExeGate Pro 2U660-HS08

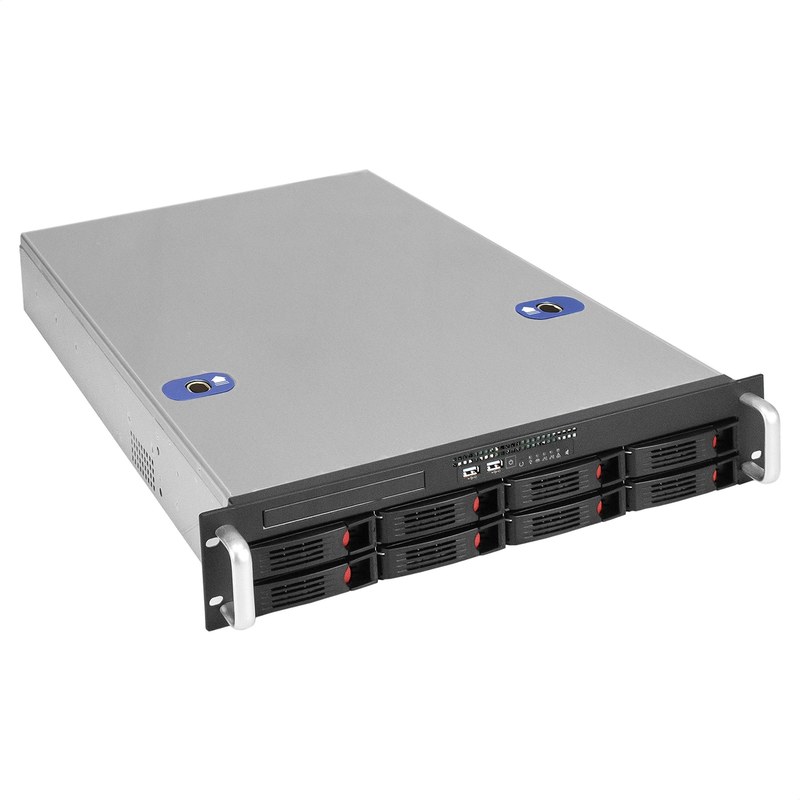

ExeGate 2U660-HS08 представляет собой серверный корпус стоечного исполнения форм-фактора 2U, предназначенный для построения вычислительных узлов, систем хранения, сетевых шлюзов и специализированных аппаратных комплексов. Конструкция рассчитана на монтаж в стандартную 19-дюймовую стойку, организованный воздушный поток и быстрый доступ к накопителям. Исполнение HS08 предусматривает фронтальную группу из восьми отсеков горячей замены, а глубина корпуса около 660 мм позволяет использовать его в стойках для полноразмерного серверного оборудования.

Конструктивное исполнение

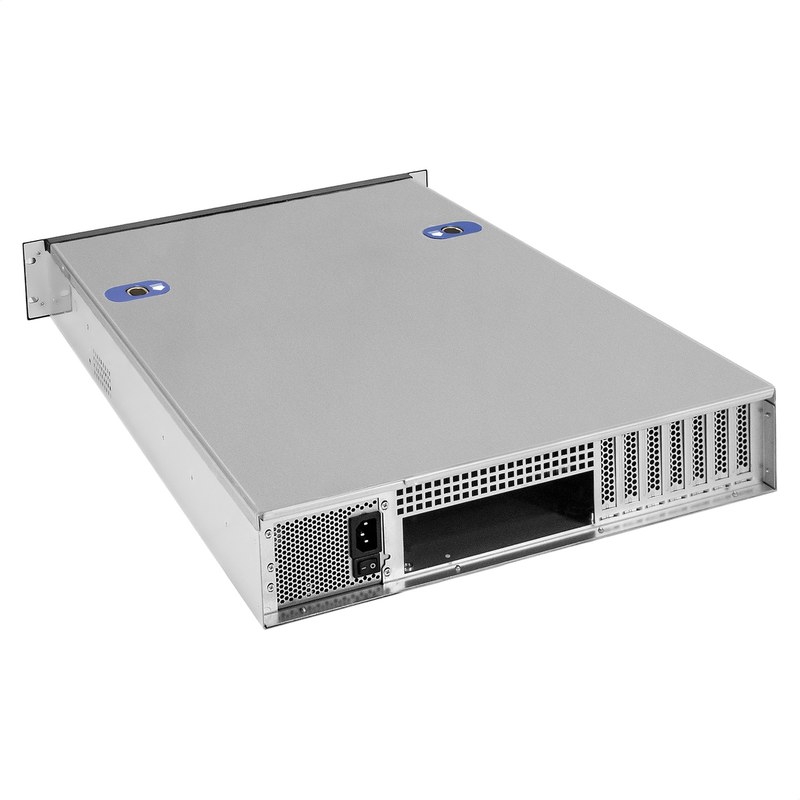

Шасси построено по классической схеме стоечного сервера: фронтальная зона отведена под накопители, центральная часть используется для системной платы и вентиляторов, тыльная — для блока питания, интерфейсных разъёмов и карт расширения. Металлический корпус обеспечивает жёсткость конструкции. Компоновка 2U предъявляет повышенные требования к размещению кабелей, высоте радиаторов и охлаждению, поэтому внутри должен сохраняться свободный канал прохождения воздуха от передней панели к задней части. Ключевые конструктивные особенности корпуса:

• стоечное исполнение высотой 2U,
• монтаж в 19-дюймовую серверную стойку,
• глубина корпуса около 660 мм,
• фронтальный доступ к накопителям,
• восемь отсеков горячей замены,
• металлическое несущее шасси,
• размещение вентиляторов по ходу воздушного канала,
• тыльная зона для питания и интерфейсов.

Дисковая подсистема

Главная особенность версии HS08 — восемь фронтальных посадочных мест для накопителей, обслуживаемых с лицевой стороны. Такая схема позволяет заменить диск или выполнить регламентные операции без извлечения корпуса из стойки. Режим горячей замены зависит от совместимости контроллера, объединительной платы, кабельной системы и накопителей. Фактическая функциональность определяется конфигурацией сервера. Для дисковой части характерны:

• восемь фронтальных отсеков быстрого доступа,
• кассетная установка накопителей,
• извлечение отдельного диска без разборки корпуса,
• возможность построения RAID-массивов при наличии контроллера,
• разделение дисковой зоны и пространства системной платы,
• обслуживание накопителей без снятия верхней крышки.

Охлаждение и воздушный поток

Для корпуса 2U тепловой режим является одним из ключевых инженерных факторов. Небольшая высота ограничивает применение массивных кулеров. Охлаждение строится на последовательном протоке воздуха через фронтальную дисковую область, центральную часть и зоны процессора, памяти и силовых компонентов. Эффективность зависит от производительности вентиляторов, сопротивления дисковых корзин, расположения кабелей и тепловыделения оборудования. При проектировании конфигурации необходимо учитывать:

• направление потока от фронтальной панели к тыльной части,
• отсутствие кабельных петель в основном воздушном канале,
• совместимость процессорных радиаторов с высотой 2U,
• резерв по производительности вентиляторов,
• нагрев дискового массива при высокой плотности накопителей,
• тепловую нагрузку процессоров, памяти и контроллеров,
• равномерный обдув зон питания и хранения данных.

Размещение компонентов

Внутреннее пространство ExeGate 2U660-HS08 рассчитано на горизонтальное размещение основных узлов. При выборе системной платы учитывают её габариты, положение процессорных сокетов, ориентацию памяти и расположение силовых разъёмов. Необходимо учитывать требования платы к кабельным вводам, riser-модулям и высоте элементов. Карты расширения применяются в низкопрофильном исполнении либо через переходные платы, если это предусмотрено конфигурацией. К основным ограничениям компоновки относятся:

• высота радиаторов и карт расширения,
• длина плат и контроллеров,
• расположение разъёмов питания,
• совместимость крепёжных точек системной платы,
• доступ к памяти после монтажа вентиляторов,
• радиус изгиба кабелей накопителей,
• пространство возле дисковой объединительной платы.

Электропитание и надёжность

Схема электропитания определяется устанавливаемым блоком питания и потреблением компонентов. Для серверной системы важны запас мощности по длительной нагрузке, корректное распределение линий и устойчивость при пусковых токах накопителей. При использовании нескольких дисков, контроллеров и производительных процессоров расчёт выполняют по суммарному потреблению с резервом. При совместимой конфигурации возможно резервирование питания. При эксплуатации оцениваются:

• суммарная электрическая мощность оборудования,
• пиковое потребление дисковой подсистемы,
• тепловая нагрузка на внутренний объём,
• температурный режим серверного помещения,
• доступность накопителей и внутренних узлов,
• возможность обслуживания без демонтажа шасси.

Области применения

ExeGate 2U660-HS08 подходит для серверов, где требуется сочетание стоечного исполнения и развитой фронтальной дисковой подсистемы. Восьмиотсечная конфигурация рассчитана на локальный дисковый массив, а высота 2U расширяет возможности охлаждения и компоновки. Типичные области применения:

• файловые серверы,
• серверы резервного копирования,
• узлы виртуализации,
• системы видеонаблюдения и хранения архива,
• сетевые шлюзы,
• серверы приложений,
• локальные базы данных,
• промышленные вычислительные комплексы.

Таким образом, ExeGate 2U660-HS08 представляет собой основу для построения стоечного сервера с фронтальным обслуживанием дисковой подсистемы. Форм-фактор 2U обеспечивает баланс между плотностью монтажа, охлаждением и внутренним пространством, а восемь отсеков горячей замены упрощают эксплуатацию систем, где требуется регулярное обслуживание накопителей. При проектировании необходимо проверять совместимость системной платы, блока питания, охлаждения, карт расширения и дискового контроллера, поскольку надёжность сервера определяется согласованностью компонентов. Компания «Олниса» осуществляет поставку промышленного оборудования, включая серверные корпуса и аппаратные компоненты для инфраструктурных систем ИТ. ExeGate 2U660-HS08 может поставляться для модернизации стоек, создания вычислительных узлов и обновления дисковых подсистем.
