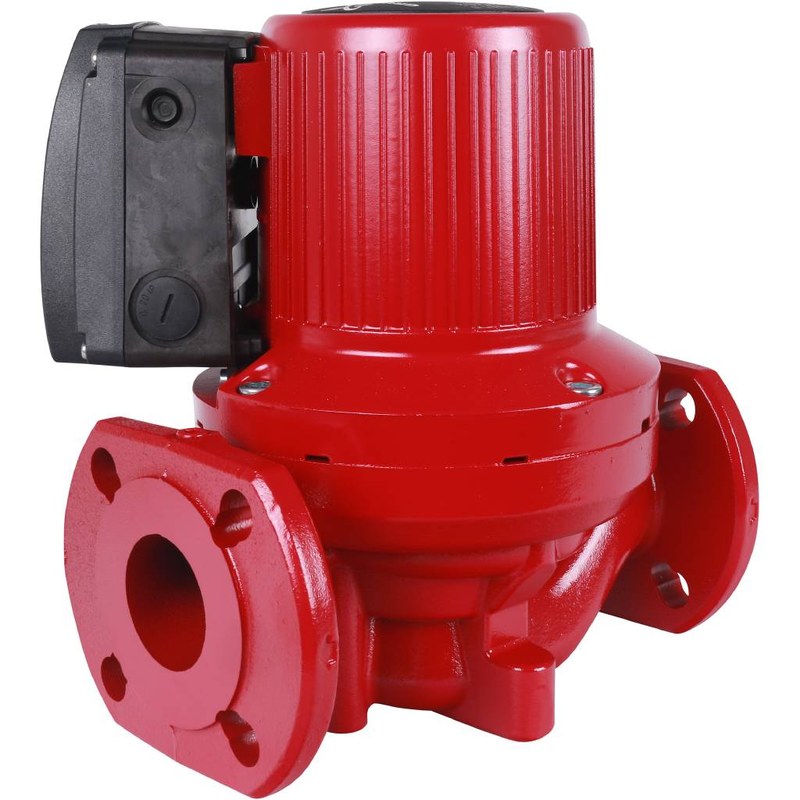

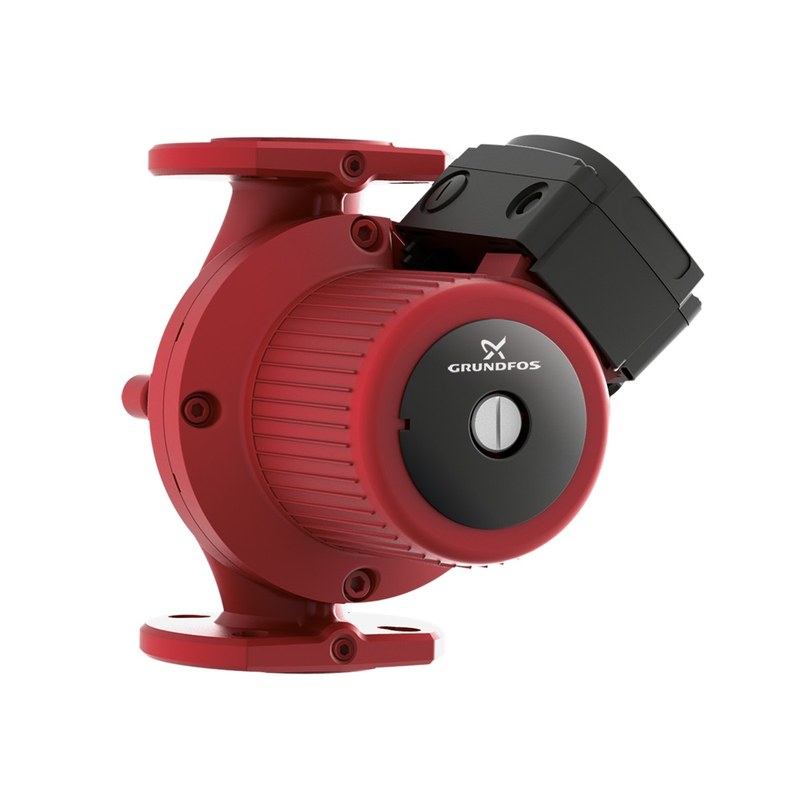

Grundfos UPS 50-120 F — надежный циркуляционный насос для систем отопления

Grundfos UPS 50-120 F — фланцевый циркуляционный насос с мокрым ротором, предназначенный для принудительного перемещения теплоносителя в замкнутых гидравлических контурах. Агрегат применяется в системах отопления, теплоснабжения, кондиционирования и технологической циркуляции, где требуется стабильный расход при сравнительно небольшом перепаде давления. Конструкция серии UPS допускает выбор одной из трех фиксированных частот вращения, что позволяет согласовать рабочий режим насоса с сопротивлением конкретной трубопроводной сети.

Технические характеристики

Основные параметры Grundfos UPS 50-120 F определяют область его применения и позволяют оценить соответствие гидравлическому режиму объекта. К ключевым характеристикам относятся:

• тип оборудования — циркуляционный насос с мокрым ротором,
• присоединение к трубопроводу — фланцевое,
• условный проход — DN50,
• смазка подшипников — перекачиваемой жидкостью,
• охлаждение ротора — рабочей средой,
• режим работы — продолжительный при соблюдении допустимых условий.

Расход, потребляемая мощность, ток и частота вращения зависят от выбранной ступени и электрического исполнения. Рабочая точка определяется пересечением насосной характеристики с характеристикой сети. Завышенная скорость повышает гидравлические потери, шум и энергопотребление, а недостаточная может привести к снижению циркуляции и ухудшению теплопередачи.

Принцип работы

Рабочее колесо, закрепленное на валу ротора, передает жидкости механическую энергию. Поток поступает во входную часть колеса, ускоряется лопатками и направляется в корпус, где часть скоростной энергии преобразуется в статическое давление. Создаваемый перепад обеспечивает движение теплоносителя по замкнутому контуру. Мокрый ротор отделен от статора герметичной гильзой. Вал и подшипники работают в перекачиваемой среде, поэтому отдельная система масляной смазки не требуется. Эксплуатация без жидкости недопустима, поскольку сухой ход ухудшает отвод тепла и ускоряет износ подшипниковых поверхностей. Основные принципы функционирования:

• создание перепада давления между входом и выходом,
• поддержание циркуляции теплоносителя в замкнутой системе,
• изменение гидравлической характеристики переключением скорости.

Особенности конструкции

Корпус насосной части рассчитан на эксплуатацию в водяных системах теплоснабжения и на давление трубопроводной сети. Электродвигатель и гидравлическая часть образуют единый агрегат без внешней муфты и традиционного торцевого уплотнения вращающегося вала. Роторная гильза изолирует обмотки статора от жидкости и одновременно обеспечивает передачу электромагнитного момента ротору. Подшипники находятся в рабочей среде, поэтому чистота теплоносителя непосредственно влияет на ресурс. Твердые частицы, продукты коррозии и шлам способны увеличивать сопротивление вращению, ухудшать скольжение и ускорять износ. Конструктивными особенностями являются:

• мокрый ротор без отдельного вентилятора охлаждения,
• фланцевое присоединение DN50,
• трехскоростная схема регулирования,
• центробежное рабочее колесо,
• совмещение двигателя и насосной части,
• отсутствие внешнего уплотнения вращающегося вала,
• смазка и охлаждение за счет теплоносителя,
• необходимость горизонтального положения оси ротора.

Монтаж и гидравлическая увязка

Перед монтажом трубопровод очищают от загрязнений. Насос размещают так, чтобы направление потока совпадало со стрелкой на корпусе. Вал двигателя располагают горизонтально; нарушение этого требования ухудшает условия смазки подшипников. Фланцы должны быть соосны и не передавать на корпус монтажные напряжения. После заполнения системы необходимо удалить воздух из насосной полости и прилегающего участка трубопровода. Воздух снижает производительность и нарушает смазку. Запорную арматуру целесообразно располагать с обеих сторон агрегата, чтобы изолировать его от контура при техническом обслуживании.

Области применения

Grundfos UPS 50-120 F применяется в инженерных системах, где необходима циркуляция теплоносителя при фланцевом присоединении DN50 и напоре соответствующего класса. Типовые направления использования:

• водяные системы отопления административных и производственных зданий,
• системы кондиционирования с циркуляцией охлажденной воды,
• технологические контуры с совместимыми незагрязненными жидкостями,
• теплообменные установки и вторичные гидравлические контуры.

Таким образом, Grundfos UPS 50-120 F представляет собой трехскоростной циркуляционный насос с мокрым ротором и фланцевым подключением, рассчитанный на продолжительную работу в инженерных системах. Конструкция объединяет центробежную гидравлическую часть и герметизированный роторный узел, а отсутствие внешнего уплотнения вала уменьшает количество потенциальных зон утечки. Надежность работы определяется правильной гидравлической увязкой, горизонтальным положением ротора, чистотой теплоносителя, полным заполнением системы и выбором соответствующей скорости. Компания «Олниса» выступает поставщиком промышленного оборудования, включая циркуляционные насосы Grundfos и комплектующие для инженерных систем. Поставка доступна.
