Маркировка DEGSON ZB5 — порядок и точность в электромонтаже
DEGSON ZB5 представляет собой маркировочную полосу для идентификации клемм и электрических цепей в электрооборудовании. Изделие применяется с совместимыми DIN-рейковыми клеммами и предназначено для размещения обозначений проводников, потенциалов и функциональных групп. Маркировка облегчает чтение схемы в шкафу, снижает риск ошибочного подключения и упорядочивает обозначения. ZB5 не является токоведущим элементом, а выполняет вспомогательную идентификационную функцию. Рабочие свойства определяются совместимостью, устойчивостью материала и фиксацией. Это важно в многоканальных шкафах с большим числом однотипных точек подключения.
Технические характеристики
К ключевым параметрам ZB5 относятся:
- тип изделия — маркировочная полоса для клеммных систем,
- цвет исполнения — белый,
- число маркировочных позиций — 10,
- компоновка — 10 × 1,
- шаг между позициями — 5,25 мм,
- размер поля — 4,55 × 10,7 мм,
- материал основы — полиамид,
- класс горючести — UL 94 V-0,
- температура окружающей среды — от −40 до +105 C,
- относительная влажность при хранении и транспортировании — 25–75 %.
Конструкция и материал

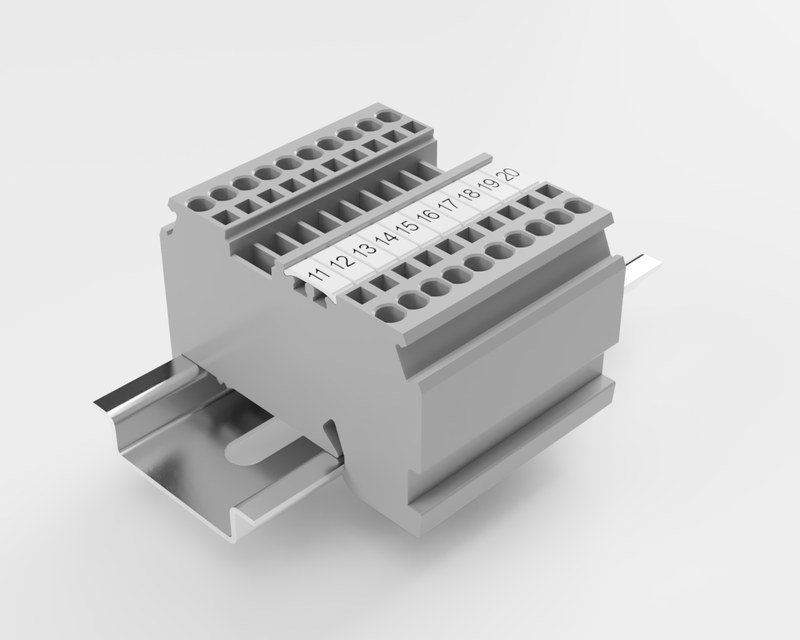

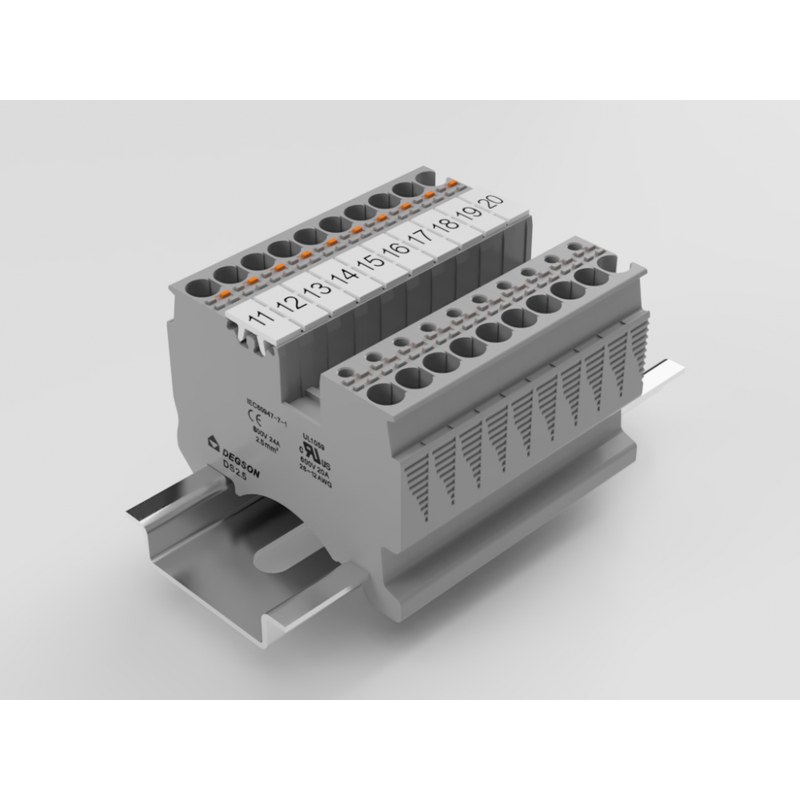

ZB5 выполнена как линейная полоса с десятью последовательно расположенными маркировочными площадками. Геометрия рассчитана на совмещение с зонами фиксации соответствующих клемм DEGSON. Шаг 5,25 мм согласует поля с модульным построением совместимого ряда, поэтому после установки обозначения располагаются напротив нужных точек подключения. Полиамидная основа обеспечивает изоляцию, стабильность и термостойкость. Класс UL 94 V-0 характеризует способность материала прекращать самостоятельное горение после удаления источника пламени. Белая поверхность создает контрастный фон для буквенно-цифровых символов. К конструктивным особенностям относятся:
- линейное исполнение для последовательной маркировки,
- десять отдельных полей в одном элементе,
- фиксированный межпозиционный шаг,
- поверхность для нанесения символов,
- полимерная основа без токоведущей функции,
- монтаж в штатную маркировочную зону,
- формирование единой системы обозначений клеммной группы.
Принцип применения
ZB5 не участвует в передаче тока или коммутации. Принцип применения основан на механическом размещении подписанных полей возле соответствующих соединений. Каждой клемме либо группе присваивается обозначение согласно проекту. После нанесения символов полоса устанавливается так, чтобы каждое поле совпало с нужной позицией. Цепь получает физически закрепленный идентификатор, сохраняющийся при осмотрах и ремонте. Последовательность применения включает:
- сопоставление позиций с электрической схемой,
- формирование буквенных или цифровых обозначений,
- нанесение символов на маркировочные поля,
- установку полосы в предназначенную зону,
- проверку соответствия обозначений фактическим цепям,
- контроль фиксации и читаемости маркировки.
Совместимость и монтаж
Критическим параметром является соответствие ZB5 конкретной серии клемм. Совместимость определяется геометрией посадочного места, шириной модуля и шагом обозначений. Полоса применяется в клеммных решениях DEGSON, где предусмотрен данный формат. Перед установкой учитывают конфигурацию ряда и соседние аксессуары. Монтаж не требует включения изделия в электрическую цепь. Полосу размещают ровно, без перекоса и механического напряжения. После установки проверяют читаемость символов и отсутствие их перекрытия соседними элементами. Для разных функциональных зон желательно сохранять единую систему кодирования.
Области применения
DEGSON ZB5 используется для системной идентификации клеммных соединений. Основные области применения:
- шкафы промышленной автоматики,
- распределительные электрические щиты,
- панели управления технологическими установками,
- клеммные коробки машин и агрегатов,
- системы электропитания и сигнализации,
- шкафы контроллеров и устройств ввода-вывода,
- испытательные электротехнические стенды,
- оборудование с большим количеством сигнальных цепей.
Таким образом, DEGSON ZB5 является специализированным элементом маркировочной системы клеммного оборудования. Полоса на десять позиций с шагом 5,25 мм обеспечивает упорядоченное размещение буквенно-цифровых обозначений возле точек подключения. Полиамидная конструкция, класс горючести UL 94 V-0 и рабочий температурный диапазон позволяют применять изделие в промышленном электротехническом оборудовании. Корректное использование ZB5 повышает однозначность идентификации цепей, упрощает визуальную проверку монтажа и поддерживает соответствие разводки проектным обозначениям. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты DEGSON для клеммных и маркировочных систем.
