Контроллер Fleck — точность, автоматизация и стабильность работы оборудования
Контроллер Fleck применяется в автоматизированных установках водоподготовки для управления циклами фильтрационных и ионообменных систем. Он формирует последовательность переключений управляющего клапана, контролирует стадии регенерации, учитывает временные или объёмные параметры и обеспечивает повторяемость процесса. В зависимости от исполнения контроллер используется в умягчителях, обезжелезивателях и фильтрах, где требуется восстановление загрузки либо промывка слоя. Электронная часть взаимодействует с приводом клапана и задаёт режим работы без постоянного участия оператора.
Принцип работы
В штатном режиме вода проходит через загрузку, а контроллер отслеживает условие перехода к регенерации. При временном управлении критерием служит заданный интервал или время суток. В объёмных конфигурациях используется сигнал расходомера, по которому определяется объём обработанной воды. После достижения порога цикл запускается немедленно либо откладывается до заданного времени. Во время сервисного цикла привод последовательно переводит клапан в технологические положения. Каждое положение соответствует отдельному гидравлическому маршруту внутри управляющего узла. Контроллер выдерживает заданную продолжительность этапа, затем формирует команду перехода к следующей позиции. После завершения последовательности клапан возвращается в рабочее состояние. Для устойчивой эксплуатации настройки должны соответствовать гидравлической схеме клапана, производительности дренажной линии, параметрам инжектора и характеристикам загрузки.
Основные параметры настройки
Инженерная конфигурация контроллера определяется режимом эксплуатации установки и должна соответствовать расчётным данным системы. Типовой набор параметров включает:
- текущее время и момент запуска отложенной регенерации,
- периодичность принудительного сервисного цикла,
- расчётную ёмкость системы или допустимый объём воды между регенерациями,
- длительность обратной промывки фильтрующего слоя,
- время подачи регенерационного раствора и медленной промывки,
- продолжительность быстрой промывки,
- параметры заполнения реагентного бака при наличии соответствующего этапа,
- резерв производительности либо запас ресурса до запуска регенерации.
Конструктивные особенности

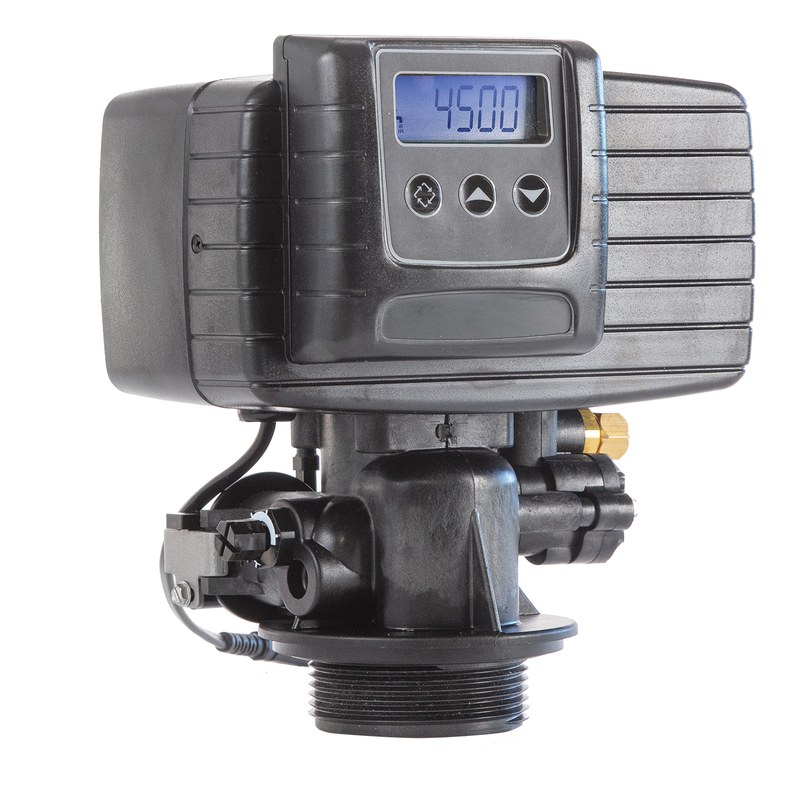

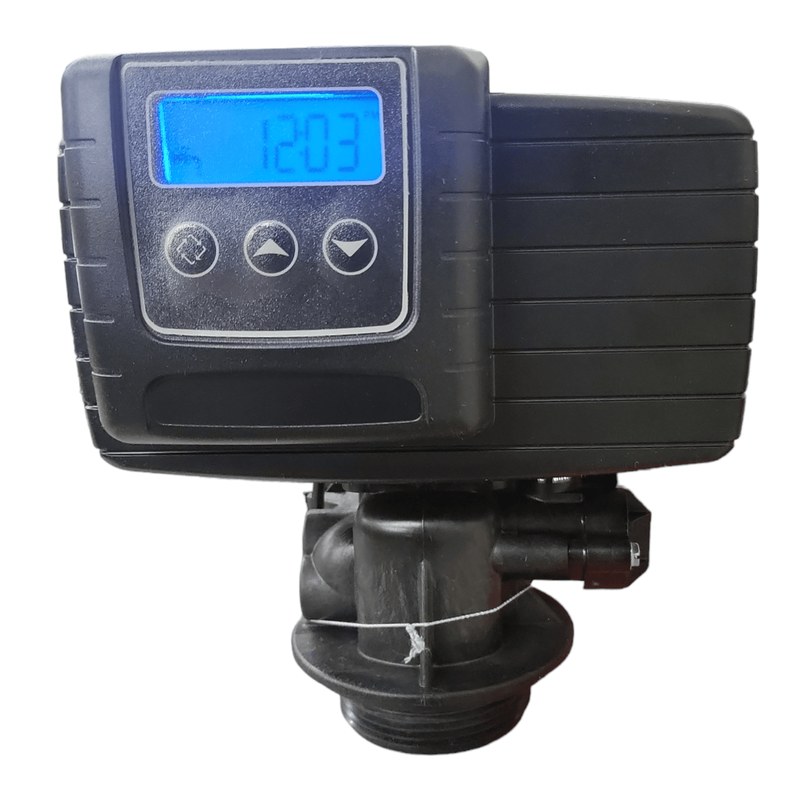

Контроллер интегрируется с клапаном Fleck или входит в моторизованный блок управления. Узел включает электронную плату, интерфейс программирования, цепи питания, индикацию и соединение с электроприводом. В объёмных системах используется вход расходомера. Электропривод перемещает кулачковый, поршневой либо иной механизм распределения потоков. Положение механизма контролируется штатной кинематикой и датчиками конкретной серии. Органы управления служат для ввода параметров, просмотра состояния и ручного запуска регенерации. На дисплее, если он предусмотрен, отображаются время, остаточный ресурс, этап цикла или служебные значения. Логика меню зависит от серии, поэтому настройки одного исполнения нельзя переносить на другое без проверки конфигурации клапана.
Требования к эксплуатации и интеграции
При вводе контроллера в эксплуатацию проверяют питание, соединение с приводом и расходомером, соответствие настроек технологической схеме. Ошибки программирования вызывают недостаточную промывку, перерасход воды и реагента либо неполное восстановление загрузки. Результат работы зависит от параметров клапана, загрузки, инжектора, давления и расхода воды. Для инженерной эксплуатации существенны следующие условия:
- стабильное электропитание в пределах требований конкретного исполнения,
- исправность привода и отсутствие механических заеданий клапанного механизма,
- корректный сигнал расходомера при объёмном управлении,
- соответствие времени отдельных стадий свойствам фильтрующей загрузки,
- достаточная пропускная способность дренажной линии,
- правильная настройка резервного ресурса и принудительного интервала,
- контроль параметров после обслуживания установки.
Диагностика и техническое состояние
При нарушении цикла проверяют питание, индикацию, положение клапана, привод и соединительные цепи. Если регенерация не запускается по расходу, контролируют расходомер и его подключение. Несоответствие длительности стадий требует проверки программных параметров. Механическое зависание клапана или неисправность привода может выглядеть как ошибка электроники. Диагностика должна разделять электрическую, программную и гидравлическую части системы.
Таким образом, контроллер Fleck является элементом автоматизации установок водоподготовки, обеспечивающим последовательное управление клапаном, запуск регенерации по заданному критерию и выдержку технологических стадий. Его эффективность определяется точностью настройки и соответствием параметров фактической гидравлической схеме. Для устойчивой работы важно согласовывать алгоритм контроллера с типом загрузки, производительностью установки, расходом воды и режимом регенерации. Компания «Олниса» осуществляет поставку контроллеров Fleck и другого промышленного оборудования для систем водоподготовки.
