Насос Grundfos 95906443 — производительность и надежность в эксплуатации

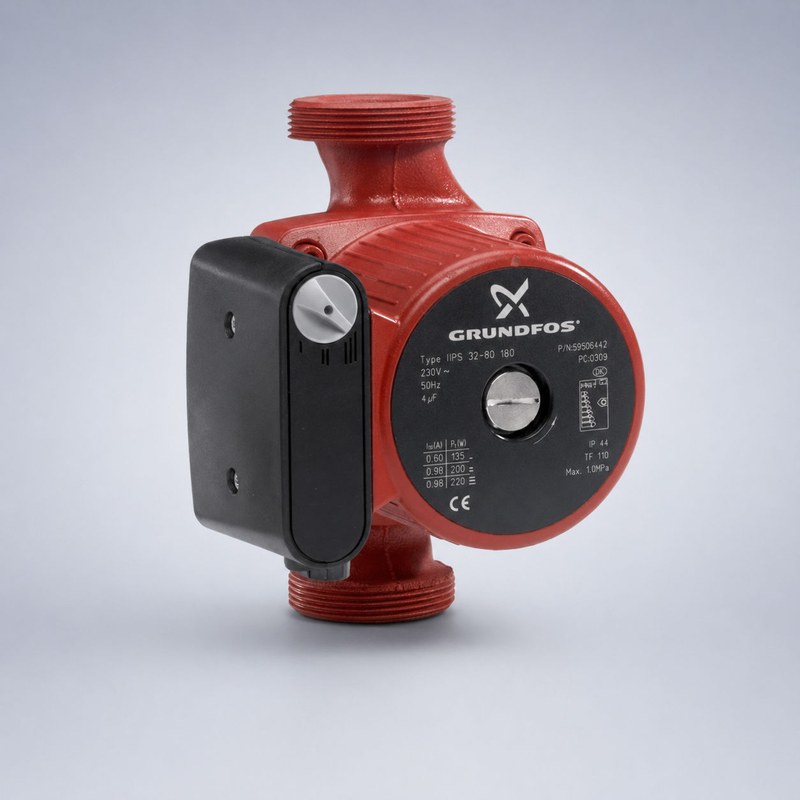

Grundfos 95906443 — циркуляционный насос UPS 32-80 180 с мокрым ротором, предназначенный для принудительного движения теплоносителя в замкнутых гидравлических контурах. Исполнение применяется в системах отопления и охлаждения при переменном сопротивлении сети. Насосная часть и однофазный электродвигатель объединены в агрегат с монтажной длиной 180 мм. Рабочая среда проходит через зону ротора и подшипников, обеспечивая охлаждение и смазку. Торцевое уплотнение вращающегося вала не требуется. Для согласования производительности с сопротивлением сети предусмотрены три фиксированные ступени частоты вращения.
Технические характеристики
Ключевые параметры Grundfos 95906443:
- типоразмер UPS 32-80 180,
- электропитание 1 × 230 В,
- класс присоединения PN 10,
- монтажная длина 180 мм,
- температура рабочей среды от -25 до +110 C,
- класс нагревостойкости изоляции F,
- масса нетто около 4,6 кг.
Обозначение 32-80 соответствует типоразмеру серии и напорному классу; верхняя область характеристики достигает порядка 8 м водяного столба. Фактические расход и напор определяются пересечением характеристики насоса с характеристикой сети, поэтому рабочая точка меняется при регулировании арматуры и изменении сопротивления контура.
Принцип работы
После подачи питания электродвигатель вращает ротор и рабочее колесо. Лопатки сообщают жидкости кинетическую энергию, после чего проточная часть преобразует ее в давление. На входе создается область пониженного давления, поток поступает к колесу и затем направляется в напорный патрубок. Первая ступень применяется при малом сопротивлении контура. Вторая формирует промежуточный режим. Третья обеспечивает наибольшую доступную напорную характеристику. Повышенная ступень увеличивает скорость потока, шум арматуры и потребляемую мощность, поэтому режим задают по рабочей точке.
Особенности конструкции
Основные конструктивные решения:
- керамические радиальные подшипники,
- осевой подшипник из графитового материала,
- гильза ротора из нержавеющей стали,
- опорные элементы из нержавеющей стали,
- трехступенчатый переключатель,
- клеммная коробка для однофазного подключения,
- мокрый ротор без сальникового уплотнения вала.
Смазка подшипников перекачиваемой жидкостью исключает отдельный масляный контур. Такая схема не допускает длительной сухой работы: без жидкости подшипниковый узел лишается охлаждения и смазки. До пуска контур должен быть заполнен, а воздух из насосной части и трубопроводов удален. Чугунный корпус рассчитан на закрытые технические контуры.
Монтаж и эксплуатация
Насос монтируют так, чтобы вал электродвигателя располагался горизонтально. Это обеспечивает корректную нагрузку на подшипники и удаление воздуха. Направление потока должно совпадать со стрелкой на корпусе. Соединения выполняют без перекоса и передачи на корпус значительных усилий от трубопровода. При эксплуатации необходимо соблюдать следующие условия:
- работа только с заполненной проточной частью,
- давление в системе не выше 10 бар,
- соблюдение допустимой температуры жидкости,
- защита корпуса от замерзания среды,
- ограничение поступления крупных механических примесей,
- доступность клеммной коробки и переключателя,
- подключение защитного проводника,
- удаление воздуха перед продолжительной работой.
При использовании водно-гликолевых составов учитывают повышенную вязкость. Это повышает гидравлические потери и может уменьшать расход. Давление на входе должно исключать кавитацию и вскипание теплоносителя. Расчет режима выполняют с учетом сопротивления всей сети.
Области применения
Grundfos 95906443 используют в контурах, соответствующих его температурным и гидравлическим ограничениям. Типичные задачи:
- циркуляция теплоносителя в радиаторных системах,
- работа в контурах отопления зданий,
- перемещение жидкости в системах охлаждения,
- циркуляция через теплообменное оборудование,
- работа в технологических водяных контурах,
- поддержание движения среды в замкнутых сетях.
Трехступенчатая регулировка рациональна там, где не требуется автоматическое поддержание перепада давления. Недостаточная ступень проявляется нехваткой расхода на удаленных ветвях, а избыточная — повышенной скоростью, шумом арматуры и лишним энергопотреблением. Переключение скорости изменяет характеристику насоса без перестройки трубопроводной схемы.
Таким образом, Grundfos 95906443 — трехскоростной циркуляционный насос UPS 32-80 180 для закрытых водяных контуров, рассчитанный на давление до 10 бар и температуру среды до +110 C. Мокрый ротор, керамические опоры, композитное рабочее колесо и нержавеющие элементы подшипникового узла обеспечивают надежную циркуляционную работу при правильном заполнении и монтаже. Три ступени позволяют согласовывать напор и расход с сопротивлением сети без сложной электронной регулировки.
