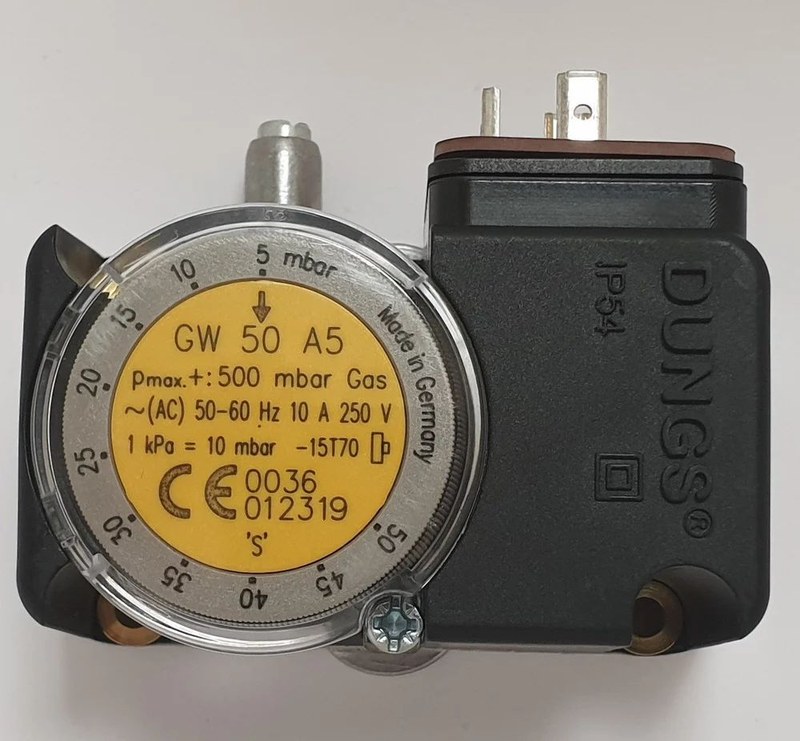

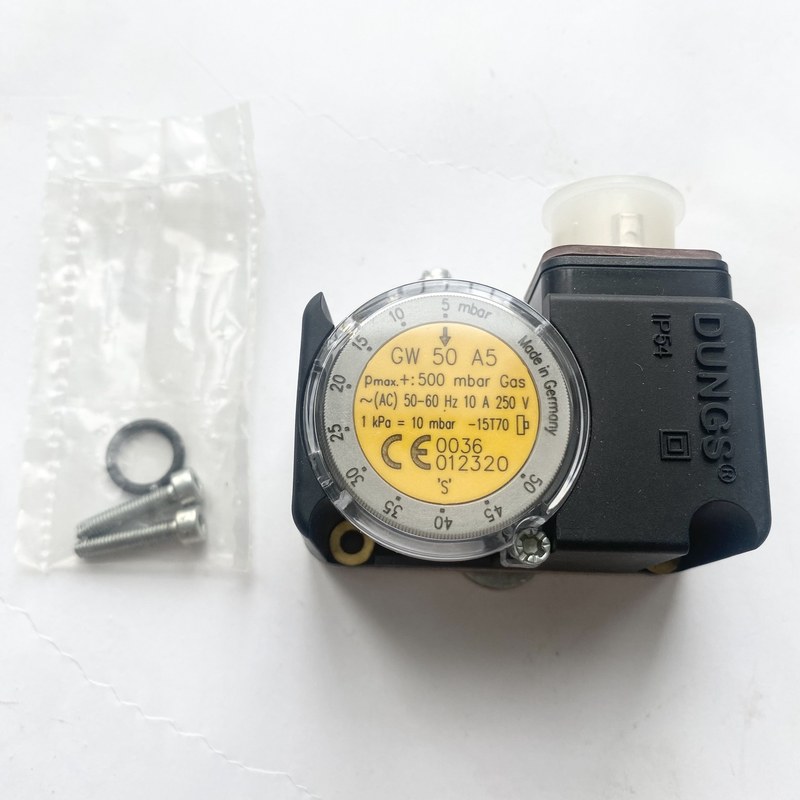

Реле давления DUNGS GW 50 A5 — надежный контроль давления в газовых системах

Реле давления Dungs GW 50 A5 применяется в газовых и воздушных трактах теплотехнического оборудования для контроля порога давления и передачи дискретного сигнала в цепи управления, блокировки или разрешения работы горелки. Прибор относится к электромеханическим устройствам и используется там, где требуется фиксировать снижение либо повышение давления относительно установленной уставки. GW 50 A5 работает в диапазоне уставок до 50 мбар. Давление среды воздействует на мембрану, а ее перемещение через механический узел вызывает переключение электрического контакта.

Принцип работы

Среда поступает в измерительную камеру и действует на эластичную мембрану. Возникающее усилие сравнивается с усилием настроечной пружины. Когда давление достигает установленного значения, механизм переводит контактную группу в другое состояние. При обратном изменении давления возврат происходит после прохождения механического дифференциала. Такая схема позволяет контролировать минимальное или максимальное давление. В первом случае переключение подтверждает достижение уровня, необходимого для продолжения технологического цикла. Во втором оно формирует сигнал при достижении верхнего порога. Ключевые рабочие характеристики:

• диапазон настройки — до 50 мбар,
• контролируемая величина — избыточное давление газа или воздуха,
• выход — дискретный электрический сигнал,
• чувствительный элемент — мембрана,
• настройка порога — механическая,
• характер работы — пороговое переключение,
• назначение — контроль давления в цепях автоматики.

Конструкция

Корпус Dungs GW 50 A5 объединяет пневматическую и электрическую части, разделенные мембранным узлом. Давление подводится через присоединительный канал к измерительной камере. Перемещение мембраны передается на механизм с пружиной и далее на переключающий контакт. Настроечный элемент изменяет предварительное натяжение пружины и задает давление срабатывания. Механический дифференциал между точкой срабатывания и возврата является нормальным свойством конструкции. Его учитывают при разработке алгоритма управления, особенно если рабочее давление изменяется в узком диапазоне. Реле не формирует непрерывное значение давления: его задача состоит в фиксации перехода через установленный порог. Основные конструктивные элементы:

• мембранный чувствительный узел,
• регулируемая пружина задания уставки,
• механизм передачи перемещения,
• переключающая контактная группа,
• канал подвода контролируемой среды,
• защитный корпус,
• клеммная часть для включения в электрическую цепь.

Электрическая функция

Контактная группа передает состояние реле в автоматику. Сигнал может служить разрешением запуска, подтверждением нормального давления или причиной защитной блокировки. При контроле минимального давления система разрешает дальнейшую последовательность работы после достижения заданного значения. При падении давления состояние контактов изменяется, и цепь управления получает сигнал на останов или запрет пуска. Типовые функции:

• контроль минимального давления газа,
• контроль давления воздуха после вентилятора,
• формирование разрешающего сигнала для розжига,
• блокировка при падении давления,
• контроль давления после регулятора,
• передача состояния в систему управления.

Монтаж и настройка

При установке необходимо обеспечить герметичное присоединение к контролируемой полости и свободную передачу давления к мембране. Импульсный канал не должен быть загрязнен или перекрыт, поскольку это вызывает задержку или неправильное срабатывание. На корпус не следует передавать механические усилия от трубопровода. После монтажа проверяют электрическое подключение, герметичность и фактическую точку переключения. Уставку задают в соответствии с расчетным порогом, затем давление изменяют контролируемым образом и фиксируют момент срабатывания и возврата. Для защитных цепей функциональная проверка обязательна, поскольку исправность контакта не подтверждает состояние мембранного механизма. Основные эксплуатационные требования:

• уставка должна соответствовать допустимому режиму оборудования,
• дифференциал переключения учитывается в алгоритме автоматики,
• пневматическое подключение должно оставаться герметичным,
• контактная цепь должна работать в допустимом электрическом режиме,
• импульсный канал должен быть чистым,
• работоспособность проверяется фактическим изменением давления.

Области применения

Dungs GW 50 A5 используется в системах, где требуется пороговый контроль малых давлений газа или воздуха. Наиболее характерна работа в составе газовых рамп и автоматизированных горелочных устройств. Реле может быть встроено в цепь безопасности или применяться как источник дискретного сигнала для контроллера. Основные области применения:

• промышленные газовые горелки,
• котельные установки,
• печи и сушильные агрегаты,
• газовые рампы,
• воздушные тракты горелок,
• теплогенерирующие установки,
• технологические системы с контролем давления газа или воздуха.

Таким образом, Dungs GW 50 A5 представляет собой электромеханическое реле для дискретного контроля газовых и воздушных сред при малых давлениях. Мембранный принцип, регулируемая уставка и контактный выход позволяют применять устройство в цепях разрешения, блокировки и сигнализации. Надежность работы зависит от правильной настройки порога, учета дифференциала, герметичного пневматического соединения и корректного электрического включения. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку реле Dungs GW 50 A5 для газовых, горелочных и теплотехнических систем. Поставка оборудования возможна для эксплуатационных, ремонтных и проектных задач промышленных предприятий.
