Плата управления DUNGS — стабильная работа газового оборудования и автоматики

Плата DUNGS представляет собой электронный узел, применяемый в составе автоматики газовых горелок, газовых рамп и теплотехнических установок. Она обрабатывает сигналы датчиков и исполнительных устройств, формирует управляющие команды и контролирует последовательность операций газового тракта.

Электрические характеристики

Электрические параметры определяются моделью устройства, в которое устанавливается плата. Учитывают напряжение питания, допустимые токи выходов, тип входных сигналов, способ подключения периферии, требования к заземлению и электромагнитной совместимости. Несоответствие параметров может вызвать отказ автоматики или повреждение компонентов. При оценке совместимости учитывают:

• номинальное напряжение питания,
• частоту сети для цепей переменного тока,
• тип и назначение входных контактов,
• допустимую нагрузку выходных цепей,
• полярность цепей постоянного тока,
• тип подключения датчиков и исполнительных механизмов,
• схему защитного заземления,
• условия электромагнитной совместимости.

Принцип работы

После подачи питания плата контролирует условия, предусмотренные алгоритмом прибора. Логика анализирует входы разрешения, сигналы давления газа и воздуха, положение приводов и другие параметры. При выполнении условий формируются команды для перехода к очередной стадии цикла. В системах управления горелкой важна взаимная блокировка операций. Газовый клапан открывается после предусмотренных проверок, а потеря защитного сигнала переводит систему в безопасное состояние. Плата действует как логический центр, сопоставляющий фактическое состояние оборудования с заданным алгоритмом.

Конструктивные особенности

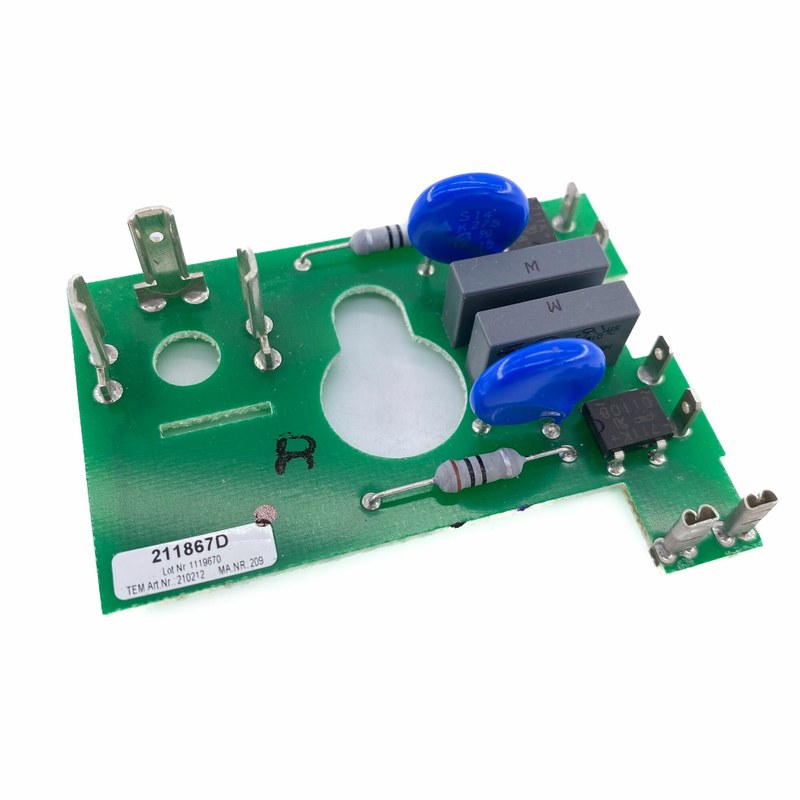

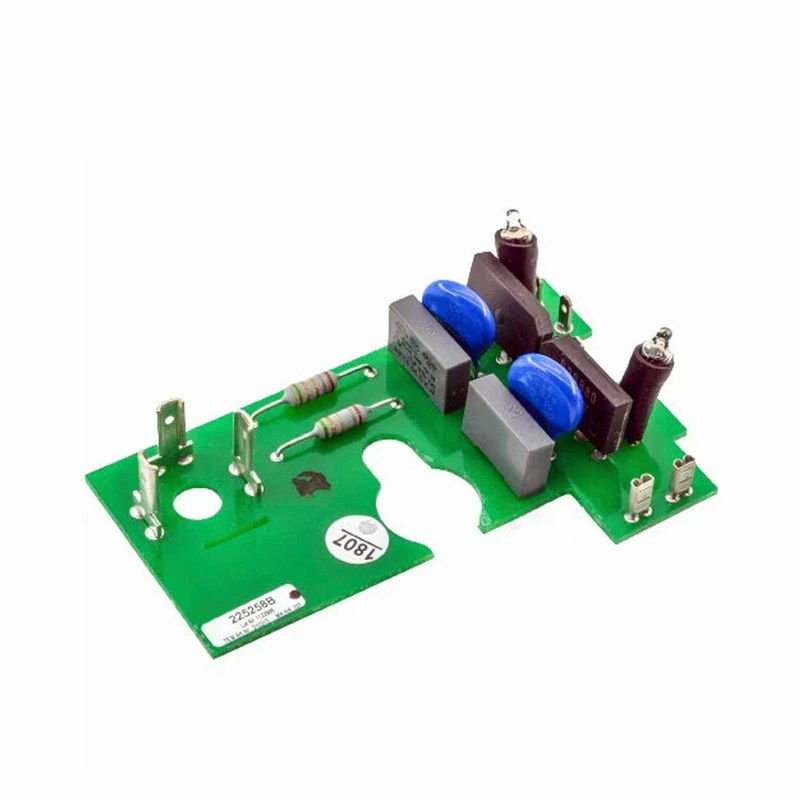

Плата выполнена на печатном основании с токопроводящими дорожками, контактными площадками, разъемами и электронными компонентами. В ее состав могут входить микроконтроллеры или логические микросхемы, реле, оптоэлектронные развязки, фильтры, защитные элементы, цепи стабилизации питания и интерфейсные узлы. Компоновка рассчитана на корпус конкретного прибора, поэтому геометрия и расположение соединителей критичны для совместимости. Конструктивно значимые параметры:

• форм-фактор и геометрия платы,
• расположение монтажных точек,
• тип и количество разъемов,
• назначение контактных групп,
• наличие релейных или полупроводниковых выходов,
• исполнение защитных и фильтрующих цепей,
• способ фиксации внутри корпуса,
• допустимый температурный режим.

Подключение и интеграция

Монтаж выполняется в составе соответствующего изделия при снятом питании. Необходимо учитывать маркировку клемм и разъемов: сходные соединители могут иметь различное назначение. После установки проверяют контакты, отсутствие механического напряжения, соответствие схеме и целостность защитных цепей. Модуль должен работать совместно с согласованными датчиками, клапанами, приводами и контрольными устройствами. Изменение схемы, установка перемычек вместо защитных контактов или подача постороннего напряжения на сигнальные входы нарушают исходную логику безопасности. При замене учитывают обозначение платы, исполнение прибора, аппаратную версию и конфигурацию периферии. Проверку начинают с внешних условий: питания, защитных цепей, разъемов и управляющих сигналов. Предполагаемый отказ платы может быть связан с обрывом проводки, нестабильным напряжением или дефектом исполнительного устройства. Для диагностики анализируют:

• наличие и стабильность питающего напряжения,
• состояние разъемных соединений,
• целостность внешней проводки,
• соответствие входных сигналов текущему режиму,
• реакцию выходов на разрешенные команды,
• состояние реле и исполнительных цепей,
• признаки локального перегрева компонентов,
• корректность работы после восстановления штатной схемы.

Области применения

Платы DUNGS применяются в автоматике, связанной с подачей и безопасным сжиганием газообразного топлива. Функция определяется устройством, в которое встроен модуль. Основные области применения:

• промышленные газовые горелки,
• котельные установки,
• теплогенераторы,
• технологические печи,
• газовые рампы,
• системы контроля герметичности клапанов,
• узлы регулирования подачи газа и воздуха,

• шкафы автоматики теплотехнических установок.

Таким образом, плата DUNGS является специализированным электронным узлом для обработки сигналов, выполнения логики управления и взаимодействия элементов газогорелочной автоматики. Ее работоспособность зависит от качества питания, подключения и совместимости с конкретным устройством. При замене учитывают полное обозначение оборудования и конфигурацию системы. Компания «Олниса» работает как поставщик промышленного оборудования и осуществляет поставку компонентов DUNGS для систем газовой автоматики. Поставка возможна для единичных позиций и партий оборудования в соответствии с условиями заказа.
