Скважинные насосы Grundfos — надежное водоснабжение и ключевые характеристики

Скважинные насосы Grundfos применяются в автономных и промышленных системах водоснабжения для подъёма воды из глубоких источников. Оборудование работает в перекачиваемой среде и рассчитано на создание значительного напора при ограниченном диаметре корпуса. Агрегат преобразует механическую энергию электродвигателя в энергию потока, необходимую для преодоления высоты подъёма и сопротивления сети.

Технические характеристики

Для разных серий Grundfos значения различаются, однако определяющими характеристиками являются:

• номинальная подача, определяющая объём воды за единицу времени,
• напор, характеризующий способность преодолевать высоту подъёма и сопротивление сети,
• наружный диаметр корпуса, связанный с размером обсадной колонны,
• мощность электродвигателя и номинальный ток,
• напряжение питания и число фаз,
• частота вращения рабочего вала,
• допустимая температура перекачиваемой воды,
• предельное содержание механических примесей,
• тип присоединения напорного трубопровода,
• допустимая глубина погружения,
• монтажная длина и масса агрегата,
• требования к охлаждению электродвигателя потоком воды.

Принцип работы

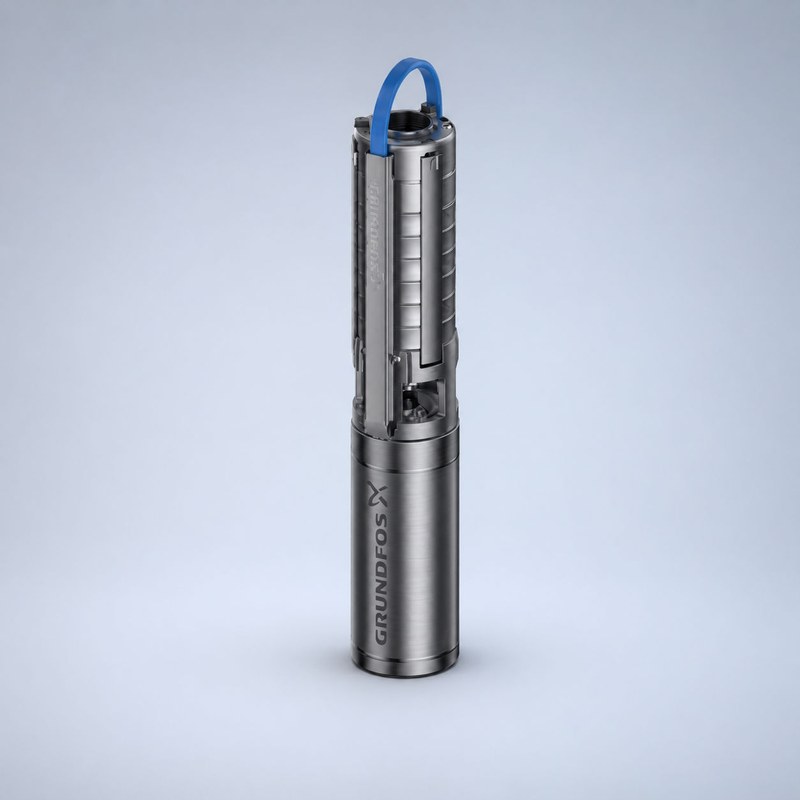

Скважинный насос Grundfos относится к многоступенчатым центробежным агрегатам. Вода последовательно проходит через рабочие колёса и направляющие аппараты. На каждой ступени увеличивается энергия потока. Рабочее колесо сообщает жидкости скорость, а направляющий аппарат преобразует часть кинетической энергии в статическое давление. Итоговый напор формируется суммированием давления отдельных ступеней. Электродвигатель через вал передаёт крутящий момент рабочим органам и охлаждается водой, проходящей вдоль корпуса. Работа без достаточного притока недопустима из-за роста тепловой нагрузки. Погружное исполнение требует герметичности электрической части и коррозионной стойкости материалов. Вал объединяет насосные ступени и воспринимает крутящий момент, а направляющие аппараты стабилизируют поток. Опорные подшипники поддерживают соосность вращающихся элементов. Обратный клапан ограничивает движение воды после остановки. Кабельный ввод должен сохранять герметичность при длительной работе под водой.

Гидравлический режим

Рабочая точка определяется пересечением характеристики насоса и трубопроводной системы. Требуемый напор складывается из статической составляющей, давления в точке водоразбора и потерь в трубах, арматуре, фильтрах и местных сопротивлениях. При расчёте учитывают динамический уровень воды, глубину установки и длину напорной линии. Работа вне расчётной зоны снижает эффективность. При малой подаче возрастают внутренние потери и тепловая нагрузка, а при чрезмерной подаче повышается потребляемая мощность. Рабочая точка должна находиться в области характеристики без превышения допустимых механических и электрических нагрузок. Ключевыми условиями устойчивой эксплуатации являются:

• стабильный приток воды к входной части насоса,
• достаточное погружение относительно динамического уровня,
• соблюдение допустимой концентрации песка и твёрдых частиц,
• обеспечение охлаждения двигателя движущейся водой,
• исключение длительной работы при закрытой напорной линии,
• ограничение числа пусков в соответствии с режимом двигателя,
• контроль тока и напряжения питания,
• защита кабеля от механического повреждения,
• герметичность соединений напорной колонны,
• исправность обратного клапана и запорной арматуры.

Электрическая часть и защита

Схема электроснабжения определяется мощностью двигателя, типом сети и способом управления. Однофазные и трёхфазные исполнения требуют соответствующей защитной аппаратуры. Она должна отключать двигатель при перегрузке, коротком замыкании, недопустимом напряжении, пропадании или перекосе фаз. Защита от сухого хода может работать по уровню воды, току или мощности. В автоматизированных системах применяются реле давления, частотные преобразователи и устройства плавного пуска. При расчёте кабельной линии учитывают ток, длину, сечение проводника и допустимое падение напряжения.

Насос размещают ниже динамического уровня воды, сохраняя расстояние до дна скважины и зоны осадка. Напорная колонна должна выдерживать массу оборудования и гидравлические нагрузки. Кабель закрепляют вдоль трубы без чрезмерного натяжения. Перед запуском проверяют электрические параметры, герметичность соединений и направление вращения трёхфазного двигателя. В эксплуатации контролируют давление, расход, ток, число пусков и уровень воды. Рост тока может указывать на перегрузку, а снижение подачи — на падение уровня, рост сопротивления сети, загрязнение проточной части либо износ ступеней. Сопоставление параметров позволяет выявлять отклонения до аварийного режима.

Области применения

Скважинные насосы Grundfos используют там, где требуется стабильный подъём воды с глубины и формирование рабочего давления. Основные области применения:

• автономное водоснабжение жилых и коммерческих объектов,
• водоснабжение производственных площадок,
• подача воды из артезианских и технических скважин,
• оросительные и поливочные системы,
• наполнение резервуаров и накопительных ёмкостей,
• подача воды в установки водоподготовки,
• повышение давления в распределительных сетях,
• технологические системы с заданными расходом и напором.

Таким образом, скважинный насос Grundfos представляет собой многоступенчатый погружной агрегат, характеристики которого определяются требуемой подачей, расчётным напором, глубиной установки, параметрами электросети и свойствами воды. Надёжность работы зависит от корректной рабочей точки, охлаждения двигателя, защиты от сухого хода, допустимого содержания примесей и соблюдения электрических ограничений. Насос и трубопроводную сеть рассматривают как единый гидравлический комплекс. Компания «Олниса» осуществляет поставку скважинных насосов Grundfos и другого промышленного оборудования для инженерных, коммунальных и производственных систем. Осуществляется поставка оборудования.
