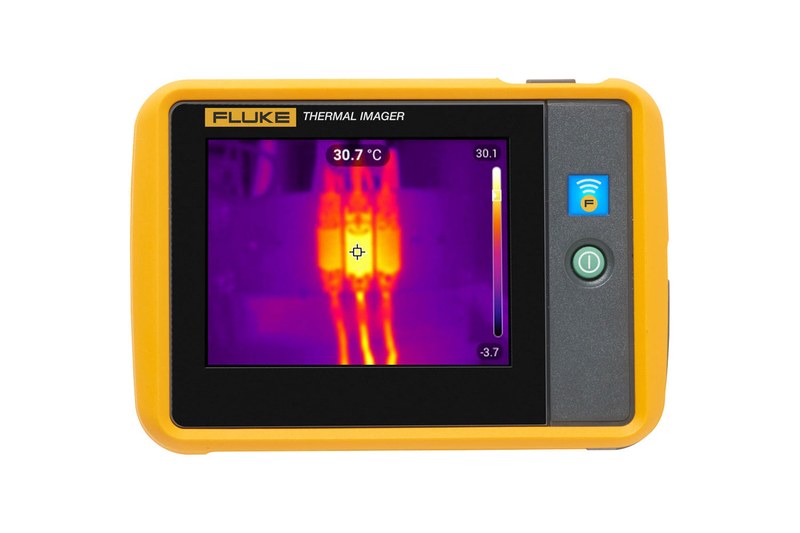

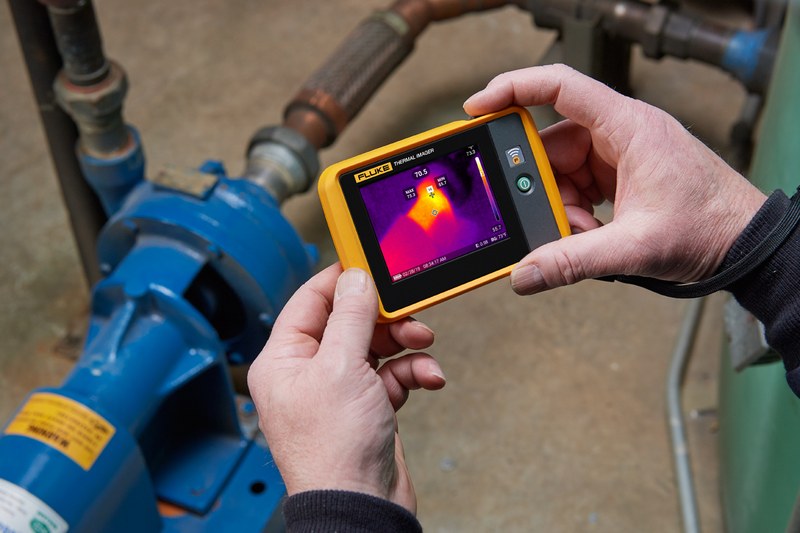

Тепловизор Fluke PTi120 — эффективное выявление перегрева и скрытых дефектов
Тепловизор Fluke PTi120 — компактный прибор для бесконтактного контроля температурного состояния электрического, механического и технологического оборудования. Он применяется для обнаружения локального перегрева, тепловых потерь, дефектов соединений, нарушений охлаждения и других отклонений, которые проявляются изменением температуры поверхности. Карманный формат удобен для маршрутных обследований, профилактического обслуживания и оперативной диагностики.
Технические характеристики
Основные параметры Fluke PTi120 ориентированы на регулярный технический контроль оборудования. Ключевые характеристики прибора:
- инфракрасное разрешение 120 × 90 пикселей, соответствующее 10 800 измерительным точкам,
- диапазон измеряемых температур от -20 до +150 C,
- фиксированная фокусировка для быстрого выполнения инспекций,
- сенсорный дисплей диагональю 3,5 дюйма,
- встроенная цифровая камера для фиксации видимого изображения,
- технология IR-Fusion для совмещения теплового и визуального кадров,
- сохранение термограмм во внутренней памяти,
- поддержка беспроводной передачи результатов через Fluke Connect,
- питание от встроенного аккумулятора,
- защищенное исполнение корпуса.
Принцип измерения
Инфракрасный приемник регистрирует тепловое излучение поверхности, после чего электронная система преобразует сигнал в температурные значения. Измерение выполняется без физического контакта, поэтому состояние работающего оборудования можно оценивать без вмешательства в технологический процесс при соблюдении требований безопасности. Результат формируется как двумерное температурное поле, где каждому элементу матрицы соответствует измеренная температура. Точность интерпретации зависит от свойств поверхности и условий наблюдения. Существенным параметром является коэффициент излучения: окрашенные, окисленные, полимерные и металлические поверхности по-разному испускают и отражают тепловое излучение. На результат также влияют угол наблюдения, расстояние, внешние источники тепла и отражения.
Конструкция и интерфейс
PTi120 выполнен в компактном корпусе, рассчитанном на переноску и работу одной рукой. Сенсорный дисплей используется для настройки, просмотра термограмм и анализа сохраненных изображений. Фиксированный фокус сокращает время подготовки: оператору не требуется вручную настраивать оптику перед каждым измерением. Такое решение эффективно при маршрутной диагностике большого количества однотипных элементов. Технология IR-Fusion объединяет тепловой и видимый кадры и позволяет изменять степень их смешения. Температурная аномалия отображается вместе с контурами оборудования, клемм, корпусов, трубопроводов или механизмов. Это облегчает привязку перегрева к конкретной детали и повышает информативность документации. Систематизация сохраненных изображений упрощает повторные инспекции одних и тех же объектов.
Области применения
Fluke PTi120 используется для профилактического обслуживания и поиска неисправностей. Основные задачи включают:
- контроль нагрева автоматических выключателей, контакторов, предохранителей и шин,
- обследование клемм и силовых соединений на повышенное переходное сопротивление,
- оценка состояния электродвигателей, редукторов и подшипников,
- контроль корпусов трансформаторов, источников питания и шкафов автоматики,
- поиск перегрева в системах вентиляции, отопления и трубопроводах,
- выявление тепловых потерь в элементах инженерной инфраструктуры,
- сравнение однотипных узлов при плановых обходах,
- фиксация изменения температуры после ремонта или изменения режима работы.
Диагностическая методика
Наиболее информативен сравнительный подход, при котором температура узла оценивается относительно аналогичных элементов, работающих при сходной нагрузке. Повышенная температура одной фазы, контактной группы или подшипника может указывать на увеличение сопротивления, недостаточное охлаждение, механическую перегрузку или ухудшение соединения. Повторные измерения позволяют проследить развитие отклонения и изменение теплового режима во времени. Для воспроизводимости контроля целесообразно фиксировать нагрузку оборудования, температуру окружающей среды, расстояние до объекта и настройки коэффициента излучения. Термограмма не является единственным основанием для определения причины дефекта. Ее сопоставляют с электрическими измерениями, механическими параметрами, условиями эксплуатации и требованиями документации.
Таким образом, Fluke PTi120 является компактным тепловизионным инструментом для оперативной оценки температурного состояния оборудования. Разрешение 120 × 90 пикселей, диапазон от -20 до +150 C, сенсорное управление, цифровая камера и IR-Fusion позволяют применять прибор при плановых обходах, поиске перегрева и документировании термических аномалий. Диагностическая ценность возрастает при систематическом сравнении результатов и соблюдении одинаковых условий измерения. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку тепловизоров Fluke PTi120 для предприятий, сервисных организаций и эксплуатационных подразделений.
