Клеммный соединитель Degson 15EDGK 3.5 для надежной коммутации

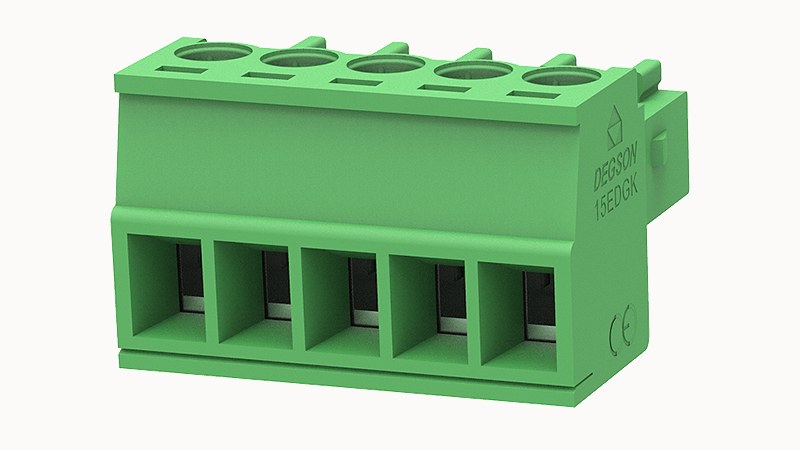

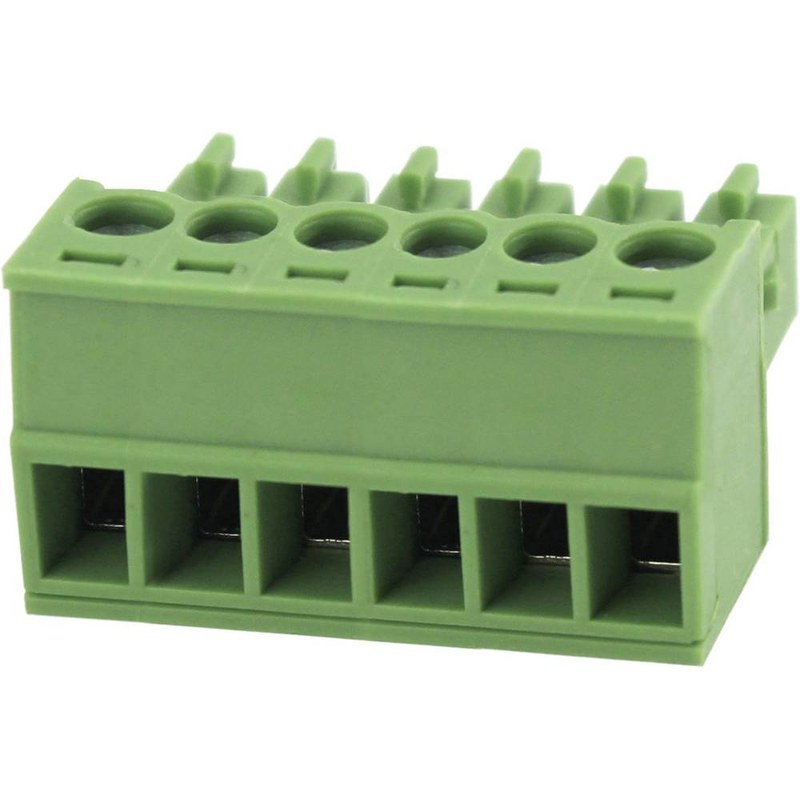

DEGSON 15EDGK-3.5 относится к разъёмным клеммным соединителям с шагом контактов 3,5 мм, предназначенным для подключения проводников к печатным платам и электронным модулям. Конструкция формирует обслуживаемый интерфейс между кабельной частью цепи и стационарным узлом оборудования. Серия 15EDGK использует винтовую фиксацию проводника и штекерное сопряжение с ответной частью.

Конструкция и принцип соединения

15EDGK-3.5 выполнен в электроизоляционном корпусе с последовательным расположением контактных ячеек. Каждая позиция содержит токоведущую вставку, винтовой прижим и окно для ввода проводника. При затяжке винта жила фиксируется в контактной зоне с усилием, достаточным для устойчивой передачи тока. Штекерная часть сопрягается с соответствующим платным разъёмом, поэтому кабельный модуль можно отсоединять целиком, не извлекая проводники из клемм. Корпус выполняет изоляционную, направляющую и механическую функции. Его геометрия удерживает токоведущие элементы в заданном положении и способствует правильному сопряжению с ответной частью. Винтовая схема подключения пригодна для медных одножильных и многопроволочных проводников при соблюдении допустимого диапазона сечений.

Ключевые характеристики

Ниже приведены основные параметры и конструктивные признаки DEGSON 15EDGK-3.5:

• тип изделия — разъёмный клеммный соединитель,
• межконтактный шаг — 3,5 мм,
• способ присоединения проводника — винтовой зажим,
• тип сопряжения — штекерный, с ответной частью на печатной плате,
• исполнение — многопозиционное, число контактов определяется модификацией,
• назначение — передача питания и электрических сигналов,
• корпус — электроизоляционный полимер,
• обслуживание — размыкание штекерной пары без демонтажа отдельных жил.

Электрический принцип работы

Ток передаётся по цепи «проводник — винтовой зажим — токоведущая вставка — штекерный контакт — ответная часть». Стабильность соединения определяется площадью контакта, усилием прижима, состоянием проводника и отсутствием загрязнений на металлических поверхностях. Винтовой механизм создаёт постоянное давление на жилу, снижая переходное сопротивление и препятствуя её смещению при штатных механических воздействиях. Рабочая электрическая нагрузка определяется не только параметрами клеммника, но также сечением кабеля, геометрией проводников печатной платы, температурой внутри корпуса и условиями отвода тепла.

Монтаж проводников

Перед подключением жила зачищается на длину, позволяющую разместить проводящую часть внутри зажима без выхода оголённого участка за границы корпуса. Для многопроволочного кабеля важно исключить распушение отдельных проволок. После ввода проводника винт затягивается равномерно, без деформации жилы и повреждения резьбового механизма. Кабель не должен передавать на разъём значительную растягивающую или изгибающую нагрузку; при необходимости применяются отдельные элементы механической фиксации. При монтаже необходимо соблюдать следующие требования:

• зачищенная часть жилы полностью размещается в контактной зоне,
• изоляция не должна попадать под токоведущий прижим,
• многопроволочный провод устанавливается без отделившихся проволок,
• винты затягиваются равномерно для всех используемых позиций,
• после затяжки проверяется механическая фиксация проводников,
• штекерная часть вводится в ответный разъём без перекоса,
• коммутационные операции выполняются при снятом напряжении, если иной режим не предусмотрен схемой.

Эксплуатационные особенности

Главное практическое свойство 15EDGK-3.5 — возможность разъединять кабельную и платную части без повторного монтажа проводов. При замене контроллера, платы или функционального модуля кабельный жгут остаётся закреплённым в штекере. Шаг 3,5 мм ориентирован на компактные электронные устройства и цепи с высокой плотностью контактов. При проектировании необходимо контролировать воздушные зазоры и пути утечки с учётом рабочего напряжения, категории перенапряжения и степени загрязнения. Выбор клеммника по одному межконтактному шагу не заменяет расчёт электрической прочности и теплового режима платы.

Области применения

DEGSON 15EDGK-3.5 используется там, где требуется компактное разъёмное подключение цепей. Типичные области применения:

• промышленные контроллеры и модули ввода-вывода,
• источники питания и преобразовательные устройства,
• системы управления вентиляцией и климатическим оборудованием,
• измерительные и лабораторные приборы,
• охранные и диспетчерские системы,
• панели локальной автоматики,
• интерфейсные и распределительные модули,
• электронная аппаратура со съёмными кабельными жгутами.

Таким образом, DEGSON 15EDGK-3.5 представляет собой компактный разъёмный клеммный интерфейс с шагом 3,5 мм и винтовым присоединением проводников. Конструкция сочетает плотную компоновку, разборное соединение кабельной части с печатной платой и возможность обслуживания без повторной заделки жил. Надёжность работы определяется соблюдением электрических нагрузок, правильной подготовкой проводников, корректной затяжкой винтов и механической разгрузкой кабеля. Компания «Олниса» осуществляет поставку DEGSON 15EDGK-3.5 и другой промышленной электротехнической продукции для систем автоматизации, управления и электронной аппаратуры.
