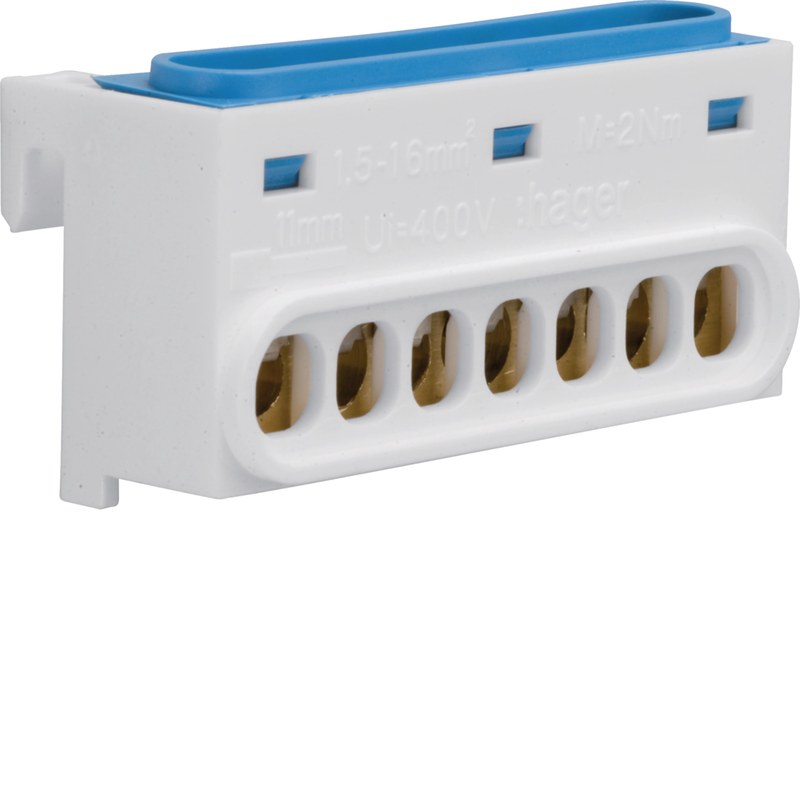

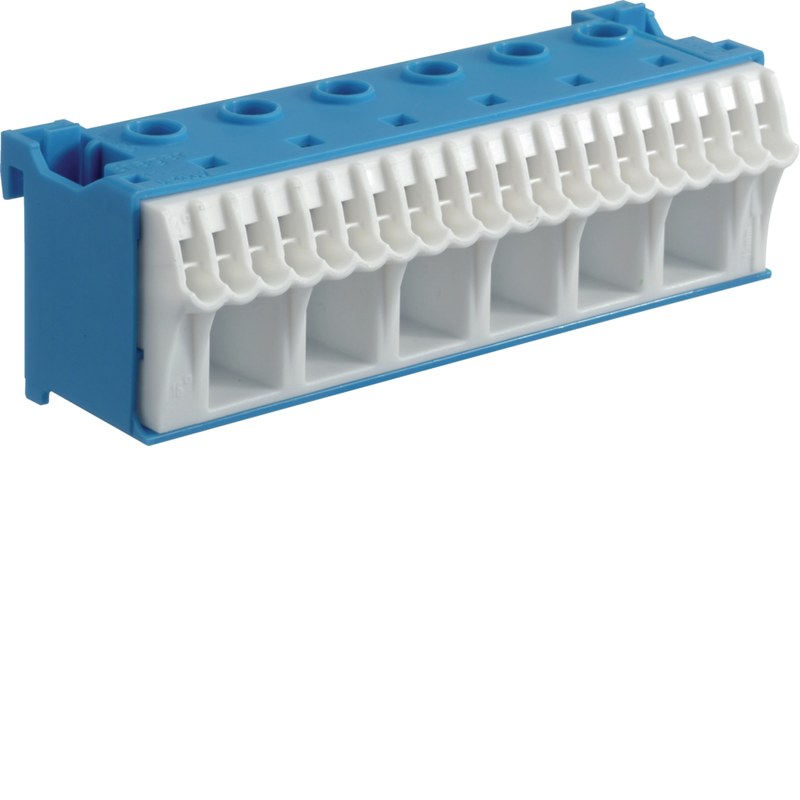

Клеммы Hager — надежные соединения для электрических распределительных систем

Клеммы Hager применяются в низковольтных распределительных устройствах для создания электрически и механически стабильных соединений проводников. Их устанавливают в модульных щитах, шкафах автоматики и распределительных панелях для подключения фазных, нейтральных и защитных цепей. Конструкция изделий ориентирована на сохранение контактного давления, снижение переходного сопротивления и компактное размещение точек подключения. Установленная клемма упорядочивает внутреннюю разводку и снижает риски локального перегрева.

Функции клемм

Клеммы Hager используют как соединительные и распределительные узлы. В зависимости от исполнения они позволяют объединять проводники общего потенциала, подключать нейтральные и защитные линии или формировать несколько ответвлений от одной токоведущей части. Для инженерного применения важны допустимый ток, диапазон сечений, число присоединений и совместимость с конструкцией щита. Основные функции клемм:

• соединение проводников в пределах допустимых сечений,
• распределение потенциала между отходящими линиями,
• организация нейтральных и защитных цепей,
• сокращение количества прямых соединений между аппаратами,
• формирование упорядоченной внутренней разводки,
• обеспечение доступной точки электрического присоединения.

Технические параметры

Рабочие свойства конкретной клеммы определяются геометрией токоведущей части, способом зажима и допустимой нагрузкой. При проектировании учитывают не только номинальный ток цепи, но также материал и конструкцию жилы, температуру внутри корпуса, плотность монтажа и способ оконцевания гибкого проводника. Сечение кабеля должно соответствовать требованиям электрической схемы и диапазону, допускаемому зажимом. К основным параметрам относятся:

• номинальный ток соединения,
• номинальное рабочее напряжение,
• допустимое сечение проводников,
• количество точек подключения,
• тип присоединяемой жилы,
• длина зачистки изоляции,
• момент затяжки для винтового зажима,
• допустимый температурный режим.

Токопроводящая часть клеммы образует контактный узел или общую распределительную шину. Изоляционный корпус позиционирует металлические элементы, разделяет соседние цепи и препятствует случайному прикосновению к токоведущим зонам. В винтовых исполнениях контакт формируется за счет прижимного элемента, который фиксирует жилу и обеспечивает требуемую площадь соприкосновения.

Принцип работы

Перед присоединением с конца проводника удаляют изоляцию на длину, соответствующую контактной зоне. Жилу вводят в отверстие до рабочего положения, после чего фиксируют предусмотренным механизмом. В винтовой конструкции прижимной элемент передает усилие на проводник и удерживает его у токоведущей детали. Ток проходит через участок непосредственного контакта, поэтому стабильность переходного сопротивления зависит от чистоты поверхности, площади соприкосновения и механической фиксации. При монтаже необходимо обеспечить:

• отсутствие изоляции внутри контактной зоны,
• минимальный выход оголенной жилы за пределы корпуса,
• полное введение проводника в зажим,
• сохранность проволок гибкой жилы,
• применение наконечника, если этого требует способ оконцевания,
• затяжку с усилием, установленным для конструкции,
• отсутствие перемещения проводника после фиксации.

Клеммные блоки размещают в точках, где требуется объединение нескольких проводников или формирование распределительного узла. Нейтральные и защитные цепи организуют раздельно в соответствии с электрической схемой. При использовании устройств дифференциальной защиты необходимо сохранять принадлежность нейтрального проводника конкретной защищаемой группе и исключать ошибочное объединение цепей.

Области применения

Клеммы Hager используют в системах распределения электроэнергии жилых, коммерческих и промышленных объектов. Их назначение определяется схемой щита, количеством линий и функцией подключаемых проводников. Типовые области применения:

• квартирные и этажные щиты,
• вводно-распределительные устройства,
• шкафы автоматики,
• щиты освещения,
• нейтральные рабочие цепи,
• цепи защитного заземления,
• вспомогательные цепи управления.

Применение специализированных клемм делает внутренний монтаж более структурированным и уменьшает количество случайных соединений. Раздельные точки подключения упрощают трассировку цепей, а жестко заданная геометрия контактного узла способствует сохранению стабильного соединения при длительной эксплуатации. Практические преимущества:

• компактное размещение соединений,
• упорядоченная разводка проводников,
• стабильная фиксация жил,
• доступность контактных точек,
• разделение цепей по назначению,
• снижение числа промежуточных соединений,
• совместимость с типовыми щитовыми решениями.

Таким образом, клеммы Hager являются функциональным элементом низковольтных распределительных систем, обеспечивающим организованное соединение проводников. При применении учитывают номинальный ток, рабочее напряжение, диапазон сечений, тип жилы и способ фиксации. Соблюдение требований к зачистке, вводу и затяжке проводника помогает поддерживать низкое переходное сопротивление и стабильный тепловой режим. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку клемм Hager для электротехнических систем.
