Сигнальный контакт DeKraft — удобное решение для дистанционной индикации

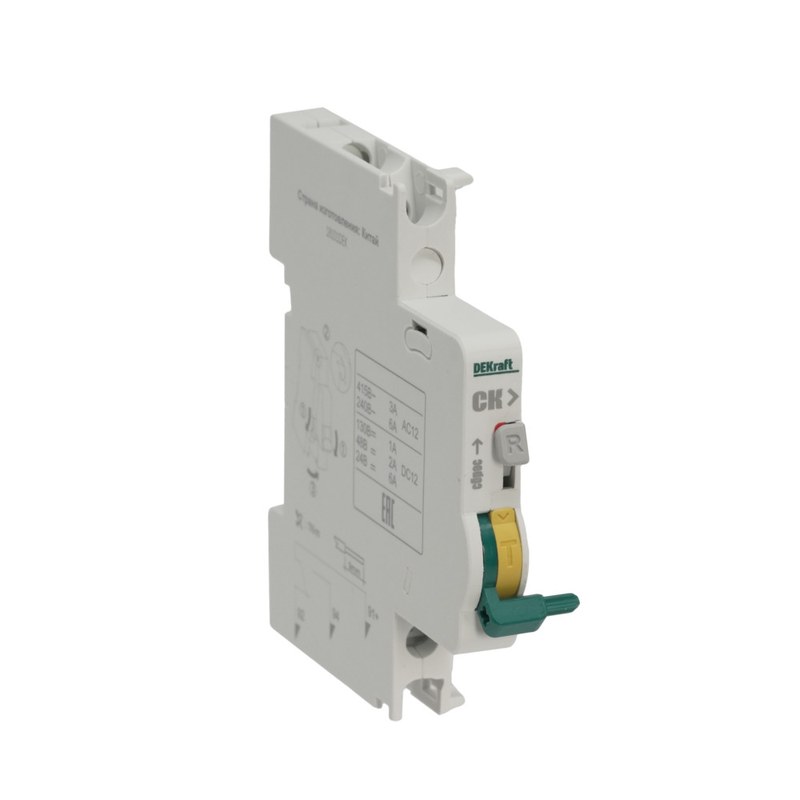

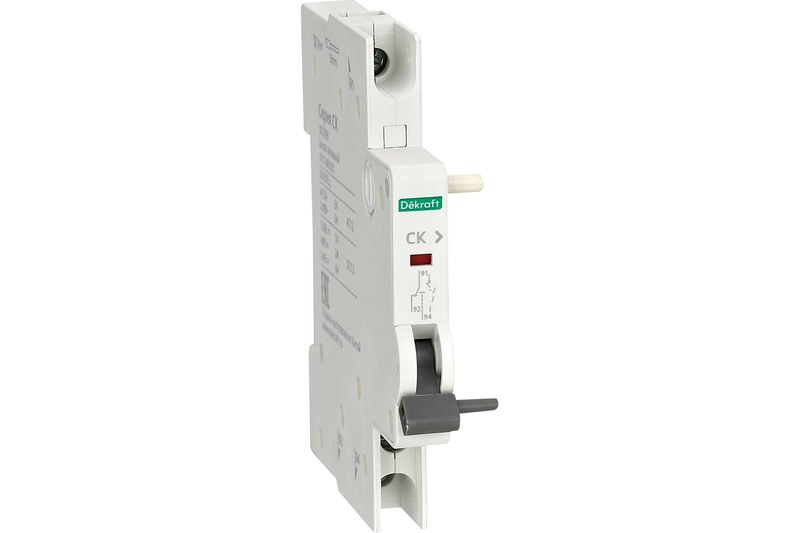

Сигнальный контакт DEKraft представляет собой вспомогательный коммутационный модуль, предназначенный для дистанционной передачи информации о состоянии низковольтного аппарата. Он применяется совместно с автоматическими выключателями и другой модульной аппаратурой для передачи сигнала о включении, отключении или изменении положения механизма в цепь автоматики либо диспетчеризации. В отличие от силового аппарата сигнальный контакт не отключает нагрузку, а коммутирует маломощную цепь управления. Механическая связь с основным устройством позволяет получать дискретный сигнал без отдельного датчика положения.

Принцип работы

Работа сигнального контакта основана на механическом сопряжении с приводом основного коммутационного аппарата. При изменении положения его механизма привод вспомогательного блока перемещает контактную группу. В результате один электрический путь замыкается, а другой размыкается в соответствии со схемой конкретного исполнения. Такой сигнал может поступать на промежуточное реле, световой индикатор, дискретный вход ПЛК или модуль диспетчеризации. Основные функции устройства:

• передача информации о положении коммутационного аппарата,
• формирование дискретного сигнала для цепей управления,
• включение в схемы аварийной и рабочей сигнализации,
• создание электрических блокировок между аппаратами,
• передача состояния на ПЛК или систему удаленного ввода-вывода.

Сигнальный контакт не формирует собственное управляющее напряжение. Через его выводы проходит сигнал внешней цепи, поэтому при проектировании учитывают ее напряжение, ток, характер нагрузки и допустимую коммутационную способность контактной группы.

Технические характеристики

Параметры сигнального контакта DEKraft определяются конкретным исполнением и серией совместимого аппарата. Важна механическая совместимость. К ключевым характеристикам относятся:

• тип контактной схемы с нормально открытым, нормально закрытым или переключающим контактом,
• допустимое рабочее напряжение цепи сигнализации,
• предельный ток коммутации при установленной категории нагрузки,
• совместимость с определенной серией модульной аппаратуры DEKraft,
• способ бокового механического присоединения,
• исполнение клемм для подключения проводников,
• электрическая изоляция токоведущих частей,
• ресурс контактного механизма при многократных переключениях.

Конструктивное исполнение

Модуль выполнен в компактном изолирующем корпусе, рассчитанном на установку рядом с основным аппаратом в распределительном щите. Внутри расположены контактная система, механический передаточный элемент, возвратные детали и клеммные узлы. Привод воспринимает перемещение коммутационного механизма и преобразует его в переключение электрических контактов. Прямая механическая связь обеспечивает соответствие между состоянием аппарата и положением вспомогательной группы. После соединения механические элементы должны перемещаться свободно, без перекоса и повышенного сопротивления. Неправильное сопряжение способно вызвать неполное переключение контактов, ошибочный сигнал или ограничение хода основного аппарата.

Монтаж и подключение

Монтаж производится при полностью снятом напряжении. Перед установкой проверяют соответствие сигнального контакта серии основного устройства и схему его выводов. После механической фиксации проводники подключают к клеммам согласно проектной логике цепи управления. Основные требования к монтажу:

• применение проводников подходящего сечения,
• надежная затяжка клеммных соединений,
• исключение механического натяжения проводов,
• разделение силовых и управляющих цепей согласно проекту,
• проверка назначения нормально открытых и нормально закрытых выводов,
• контроль переключения после нескольких циклов работы аппарата.

В цепях автоматики контакт обычно подключается к дискретному входу контроллера. При этом учитывают напряжение входной цепи, ток опроса, общий потенциал и параметры линии. Для протяженных соединений важны помехоустойчивость и рациональная прокладка кабеля относительно силовых трасс.

Области применения

Сигнальный контакт используется в распределительных и автоматизированных системах, где состояние коммутационного аппарата должно быть доступно оператору или системе управления без непосредственного визуального контроля. Типичные области применения:

• распределительные щиты промышленных объектов,
• шкафы управления технологическими установками,
• системы диспетчеризации инженерных сетей,
• цепи аварийной и предупредительной сигнализации,
• электрические межблокировки,
• контроль вводных и отходящих линий,
• системы автоматизации на базе ПЛК,
• панели индикации состояния оборудования.

Эксплуатация и диагностика

Надежность работы зависит от корректности монтажа и соблюдения допустимой электрической нагрузки. В процессе эксплуатации контролируют состояние клемм, отсутствие нагрева, устойчивость механического соединения и четкость переключения. При отсутствии сигнала сначала проверяют питание цепи контроля и целостность проводников. Затем при снятом напряжении измеряют состояние контактной группы. Исправный модуль должен устойчиво менять проводимость соответствующих выводов при изменении положения механизма. Если электрическое состояние не меняется при корректной работе основного аппарата, проверяют механическое сопряжение и вспомогательный блок.

Таким образом, сигнальный контакт DEKraft обеспечивает преобразование механического состояния низковольтного коммутационного аппарата в дискретный сигнал. Устройство применяется для дистанционного контроля, блокировок, сигнализации и передачи состояния в автоматизированные системы без вмешательства в силовую цепь. Корректная работа определяется совместимостью с основным аппаратом, правильным подключением, допустимой нагрузкой на контакты и точностью механического сопряжения. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку низковольтной аппаратуры DEKraft, включая сигнальные контакты и другие вспомогательные модули для распределительных и автоматизированных систем.
