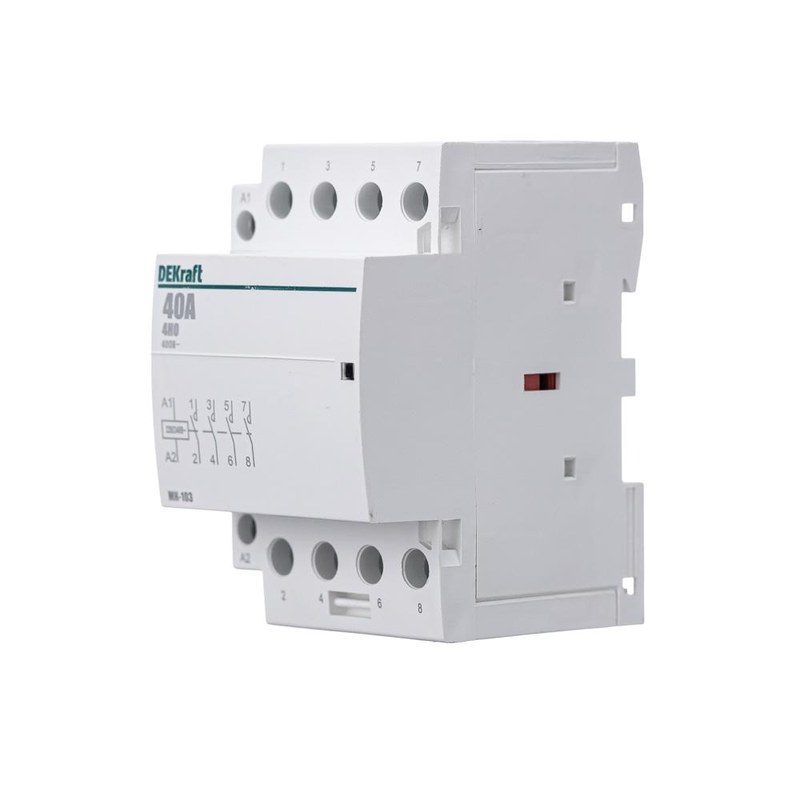

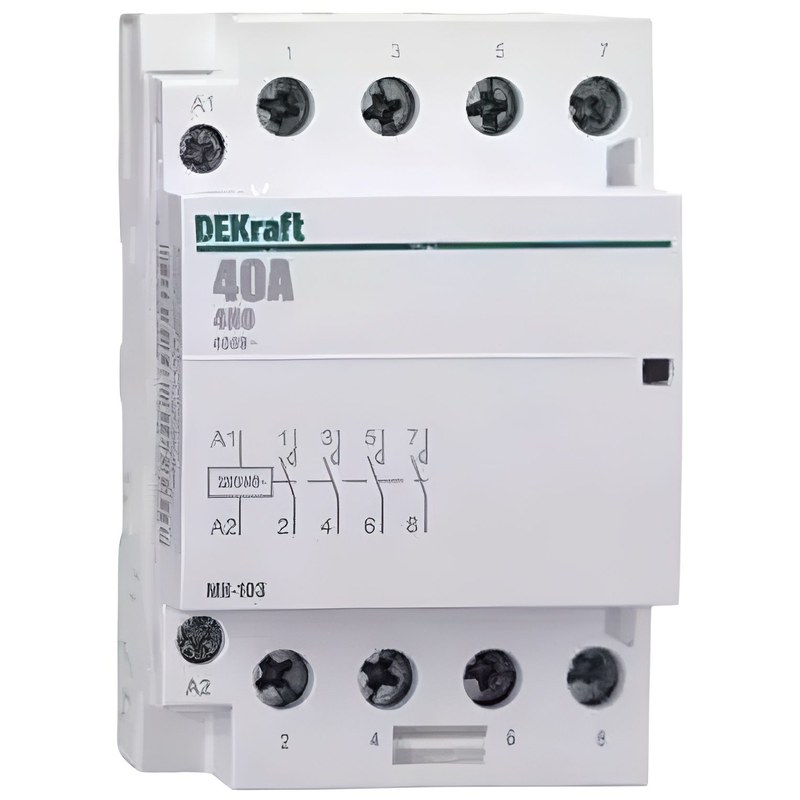

Модульный контактор DeKraft 230 В 40 А 4НО — надежное управление электрической нагрузкой

Модульный контактор DeKraft на 230 В, 40 А, 4НО предназначен для дистанционной коммутации электрических нагрузок в распределительных и автоматизированных системах. Устройство применяется для многократного включения и отключения четырех силовых линий при монтаже на DIN-рейку. Напряжение цепи управления 230 В позволяет подключать катушку к сетям переменного тока. Четыре нормально открытых контакта обеспечивают одновременное управление несколькими проводниками или нагрузками.

Технические характеристики

Ключевые параметры определяют электрическую совместимость аппарата с силовыми цепями и системой управления:

• номинальный ток силовых контактов 40 А,
• напряжение катушки управления 230 В переменного тока,
• контактная конфигурация 4НО,
• четыре нормально открытых силовых полюса,
• модульное исполнение,
• установка на DIN-рейку,
• электромагнитный принцип управления,
• раздельность цепи управления и силовой части,
• возможность многократных коммутационных циклов.

Рабочий ток 40 А оценивают с учетом характера нагрузки, температуры и теплоотвода. Коммутация резистивных потребителей отличается от работы с двигателями, трансформаторами и другими индуктивными нагрузками. Поэтому при проектировании учитывают ток в установившемся режиме, пусковые значения, частоту переключений и переходные процессы.

Принцип действия

Работа контактора основана на электромагнитном приводе. При подаче 230 В на катушку магнитный поток перемещает якорь и контактный механизм. Нормально открытые контакты замыкаются, после чего ток проходит через силовые цепи. После снятия напряжения возвратный механизм возвращает якорь в исходное положение, а контакты размыкаются. Последовательность функционирования включает:

• подачу напряжения на катушку,
• формирование магнитного поля,
• перемещение подвижной части магнитной системы,
• одновременное замыкание четырех контактов,
• прохождение тока через нагрузку,
• снятие управляющего напряжения,
• возврат контактов в разомкнутое положение.

Катушка может включаться от реле, таймера, программируемого контроллера либо другого устройства автоматики при соответствии его выходных параметров требованиям цепи управления контактора.

Конструктивное исполнение

Корпус выполнен в модульном формате для размещения в низковольтном распределительном устройстве. Компоновка обеспечивает фронтальный доступ к клеммам и фиксацию на DIN-рейке. Внутри находятся катушка, магнитопровод, якорь, возвратный механизм и четыре контактные пары. Управляющая цепь электрически отделена от силовых линий. К основным конструктивным признакам относятся:

• компактный модульный корпус,
• четырехполюсная контактная система,
• нормально открытое состояние силовых контактов,
• электромагнитный привод,
• клеммные зажимы для подключения проводников,
• фиксация на DIN-рейке,
• изоляционное разделение токоведущих участков,

• возвратный механизм размыкания контактов.

При проектировании щита необходимо обеспечивать достаточное сечение проводников, требуемый момент затяжки клемм и допустимый тепловой режим. Контактор не заменяет автоматический выключатель или предохранитель, поскольку его основная задача состоит в рабочей коммутации, а не в защите от короткого замыкания. Для линии требуется отдельный защитный аппарат, согласованный с расчетным током и параметрами нагрузки.

Области применения

Четыре нормально открытых полюса позволяют применять аппарат в схемах синхронного включения нескольких цепей. Контактор используется в распределительных устройствах, системах освещения, инженерной автоматике и установках с дистанционным управлением нагрузками. Основные варианты применения:

• коммутация групп освещения,
• управление электрическими нагревателями,
• включение вентиляционных установок,
• дистанционное управление силовыми линиями,
• работа совместно с реле времени,
• использование в системах диспетчеризации,
• управление несколькими цепями по общей команде,
• коммутация участков распределительной сети.

В автоматизированной системе контактор выполняет функцию исполнительного элемента. Управляющий аппарат формирует команду, а контактная группа переключает нагрузку с током, который может значительно превышать допустимый ток логического выхода контроллера или маломощного реле. Это обеспечивает разделение функций управления и коммутации.

Таким образом, модульный контактор DeKraft 230 В 40 А 4НО представляет собой электромагнитный аппарат для дистанционного управления четырьмя силовыми цепями. Катушка на 230 В, четырехполюсная схема и модульное исполнение позволяют применять его в распределительных щитах, системах освещения и автоматизации. Надежность работы зависит от правильного согласования аппарата с нагрузкой, соблюдения требований к защите цепи, монтажу и тепловому режиму. Компания «Олниса» осуществляет поставку модульных контакторов DeKraft и другого промышленного электрооборудования.
