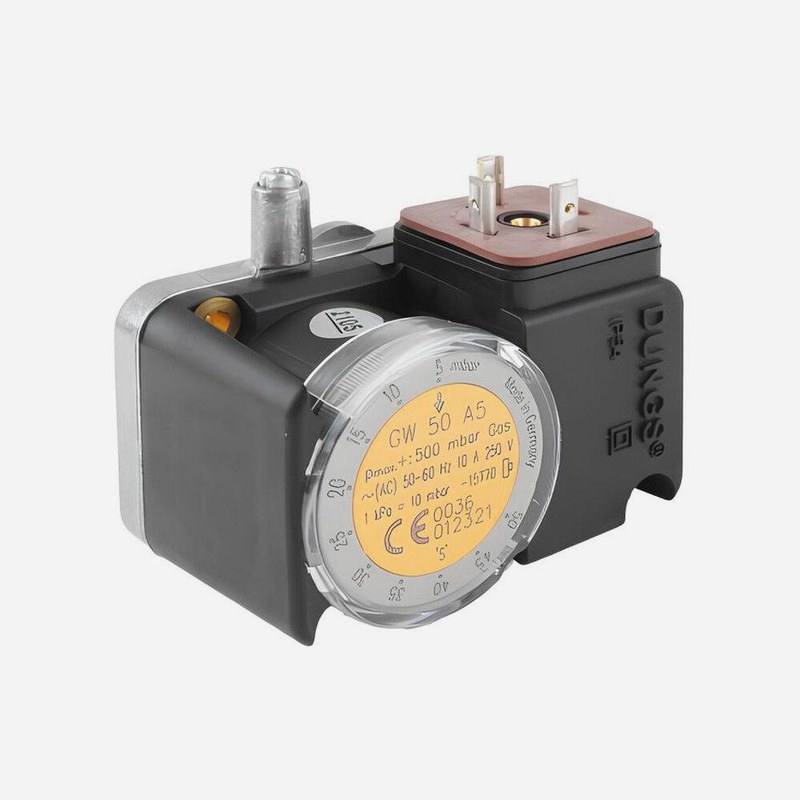

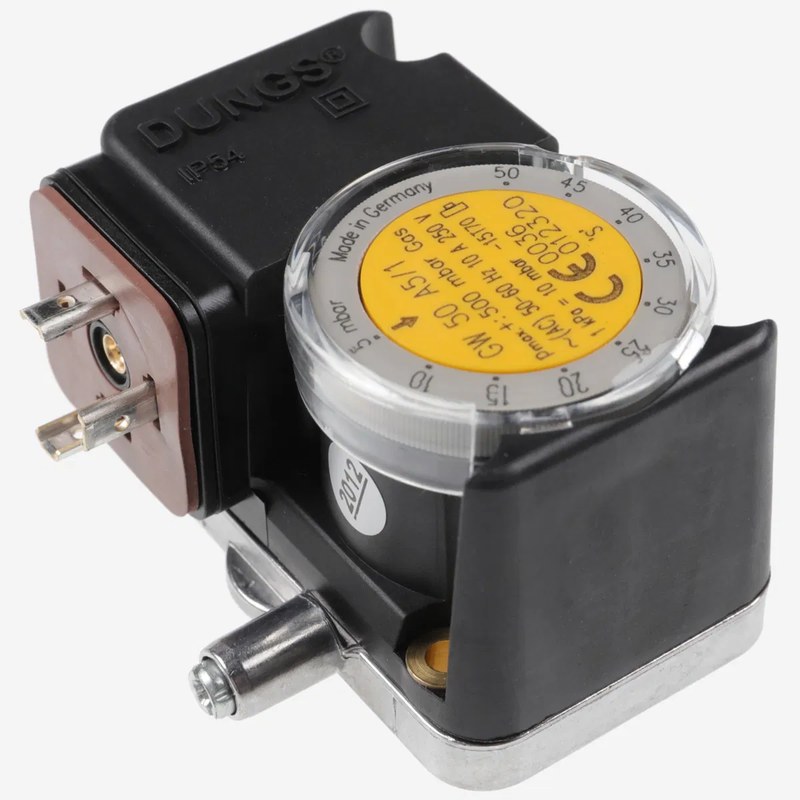

Реле давления Dungs GW 50 A5 — надежный контроль давления в газовых системах

Реле давления Dungs GW 50 A5 предназначено для контроля давления газообразных сред в системах газоснабжения, теплогенерации и промышленной автоматики. Устройство формирует дискретный электрический сигнал при достижении заданного порога. Конструкция ориентирована на работу с воздухом и газом в составе газовых рамп, горелочных устройств, котельных установок.

Технические характеристики

GW 50 A5 относится к механическим реле давления с переключающим электрическим контактом. Чувствительный узел воспринимает давление, подведенное к рабочему присоединению, и преобразует его изменение в механическое перемещение. При достижении установленного значения механизм меняет состояние контактной группы. Ключевые характеристики устройства:

• выходной сигнал — переключение электрической контактной группы,
• уставка задается регулировочным механизмом,
• подключение к линии контроля выполняется через резьбовой канал,
• исполнение рассчитано на интеграцию в газогорелочную автоматику.

Принцип работы

Основным воспринимающим элементом является эластичная мембрана. Давление среды создает усилие на ее рабочей площади, а противодействие формируется настроечной пружиной. Пока усилие от давления не достигает установленной величины, контактный механизм сохраняет исходное состояние. При переходе через порог мембрана смещается, воздействует на механическую передачу и вызывает переключение контактов. Возврат происходит после изменения давления в обратном направлении до точки отпускания. Рабочий цикл включает:

• подачу давления к измерительной камере,
• воздействие среды на чувствительную мембрану,
• перемещение исполнительного элемента при достижении порога,
• переключение контактной группы,
• возврат контактов после изменения давления до точки отпускания.

Механический принцип не требует отдельного питания для формирования измерительного усилия. Электрическая часть используется для коммутации сигнальной цепи.

Настройка и коммутация

Уставка GW 50 A5 задается в пределах рабочего диапазона регулировочным элементом со шкалой. При настройке учитывают допустимое давление процесса, эксплуатационные колебания, потери на арматуре и давление в точке подключения. Шкала применяется для предварительной установки, а фактическую точку срабатывания проверяют контрольным прибором после монтажа. Переключающий контакт позволяет реализовать разные логические схемы: подтверждение достаточного давления либо сигнализацию отклонения. Выбор цепи определяется алгоритмом установки. При проектировании учитывают электрическую нагрузку контактной группы и требуемое безопасное состояние системы при отказе.

Особенности конструкции

Корпус объединяет пневматическую часть, мембранный узел, механизм настройки и контактную группу. Регулировочный узел изменяет предварительное натяжение пружины и задает давление срабатывания. Основные конструктивные особенности:

• механическая передача без электронного преобразователя,
• регулируемая настроечная пружина,
• переключающая контактная группа,
• компактный корпус для газовой автоматики,
• резьбовое подключение к линии контроля,
• доступ к регулировке без разборки пневматической части.

Интеграция в систему безопасности

В газогорелочных установках реле включается в цепь межблокировок. Перед открытием газовых клапанов автоматика может проверять наличие требуемого давления воздуха или газа. Если параметр не соответствует заданной границе, разрешение на дальнейший этап пуска не формируется. GW 50 A5 применяется там, где требуется дискретное подтверждение состояния газовой линии. Устройство не заменяет манометр или преобразователь давления: его функция состоит в фиксации порогового события, а не в передаче текущего числового значения параметра. Типовые области применения:

• контроль минимального давления газа перед горелочным устройством,
• контроль давления воздуха в системах подготовки горючей смеси,
• формирование разрешающего сигнала в автоматике котлов,
• защита газовых рамп при отклонении давления,
• контроль технологических газовых линий,
• применение в блокировочных цепях промышленных нагревательных установок,
• интеграция в шкафы управления с дискретными входами.

Таким образом, Dungs GW 50 A5 представляет собой пороговое реле для дискретного контроля давления газообразных сред в системах горелочной и промышленной автоматики. Мембранный механизм, регулируемая уставка и переключающий контакт обеспечивают включение реле в разрешающие, блокировочные и аварийные цепи. Стабильность работы определяется корректной настройкой, герметичным присоединением и проверкой фактической точки срабатывания после установки. Компания «Олниса» осуществляет поставку Dungs GW 50 A5 и другого промышленного оборудования для комплектации инженерных и технологических систем.
