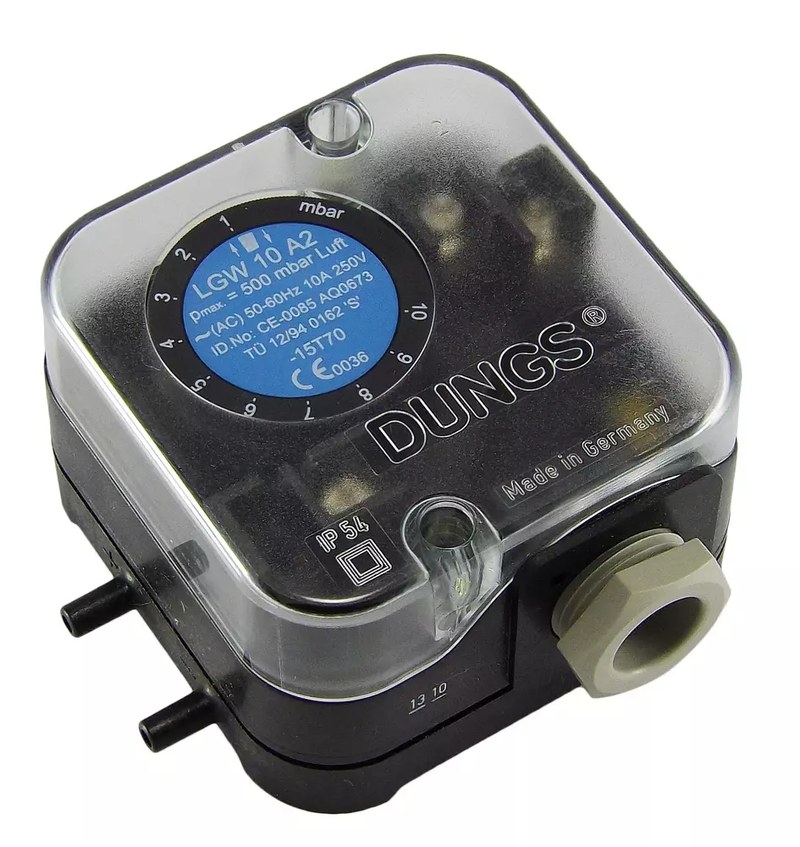

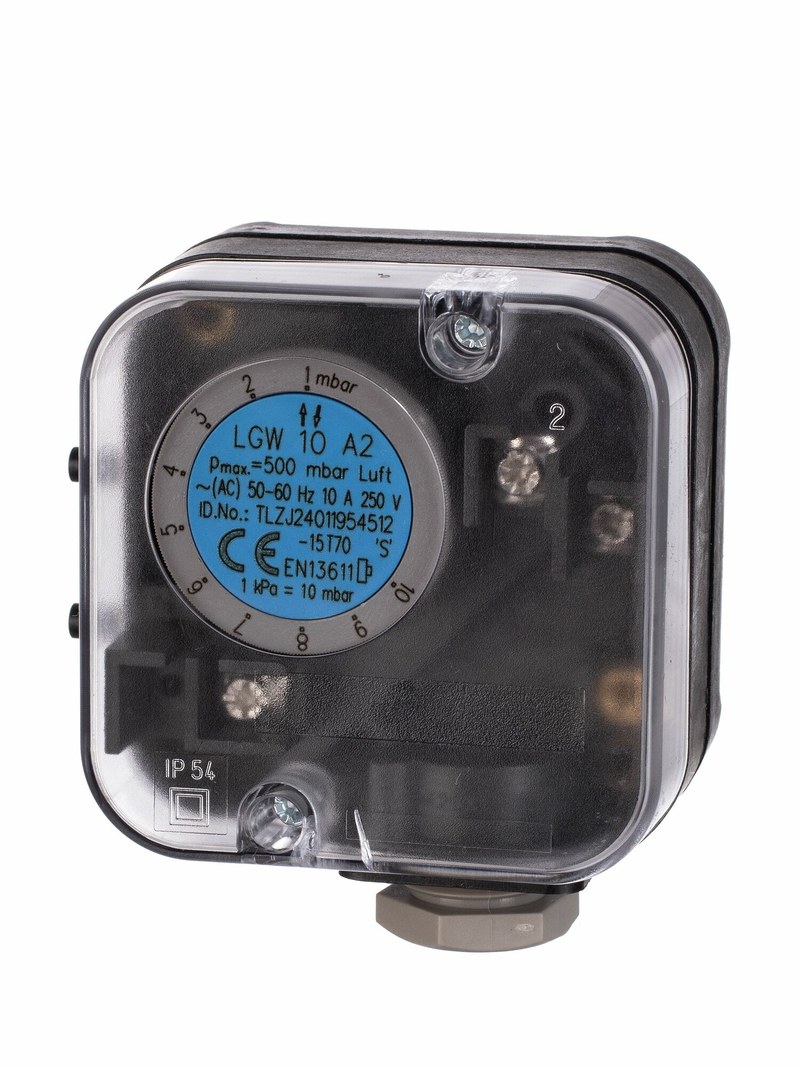

Дифференциальное реле давления DUNGS LGW 10 A2 272336 — контроль воздуха и дымовых газов

DUNGS LGW 10 A2 272336 представляет собой дифференциальное реле давления, предназначенное для контроля разности давлений воздуха, дымовых и других неагрессивных газообразных сред. Устройство применяется в горелочной автоматике, вентиляционных установках, системах контроля тяги и различных теплотехнических комплексах, где необходимо подтвердить наличие требуемого перепада давления перед разрешением дальнейшей работы оборудования.

Технические характеристики

Ниже рассмотрим основные параметры DUNGS LGW 10 A2 272336:

• производитель — DUNGS,
• категория оборудования — дифференциальное реле давления,
• серия — LGW A2,
• модель — LGW 10 A2,
• заказной номер — 272336,
• контролируемый параметр — дифференциальное давление,
• диапазон регулирования — 1–10 мбар,
• минимальная погрешность настройки — около ±0,2 мбар,
• допуск настройки — ±15%,
• разность переключения — не более 0,5 мбар,
• контролируемая среда — воздух,
• применение с дымовыми газами — предусмотрено,
• применение с отработавшими газами — предусмотрено,
• совместимость с другими неагрессивными газами — предусмотрена,
• тип подключения давления — штуцерное,
• диаметр штуцеров исполнения A2 — около 4 мм,
• тип электрического контакта — переключающий,
• контактная схема — SPDT,
• номинальная коммутационная способность — до 6 А при 230 В AC для активной нагрузки,
• допустимый ток индуктивной нагрузки — до 3 А,
• степень защиты — IP54,
• автоматический возврат — предусмотрен,
• настройка уставки — винтовая,
• рабочая температура — ориентировочно от −15 до +60 °C,
• монтаж — стационарный,
• назначение — контроль давления, разрежения или перепада давления,
• точный заказной номер исполнения — 272336.

DUNGS LGW 10 A2 построено на мембранном принципе. Внутри корпуса расположена чувствительная мембрана, на которую воздействуют давления, подведенные к двум измерительным штуцерам. При изменении разности давлений мембрана перемещается и передает усилие на механический переключающий узел. Такое исполнение позволяет использовать устройство не только как обычное реле избыточного давления. В зависимости от способа подключения штуцеров LGW 10 A2 может контролировать разрежение либо фактический перепад между двумя точками системы. Это особенно полезно при диагностике работы вентилятора, дымососа, воздушного тракта или фильтра. Точка срабатывания устанавливается вручную. Пользователь задает требуемое значение в пределах диапазона 1–10 мбар, после чего реле автоматически реагирует при достижении заданной границы. Для настройки не требуется специальный программатор или цифровой интерфейс. Переключающий механизм содержит общий, нормально замкнутый и нормально разомкнутый контакты. Это дает возможность включать DUNGS LGW 10 A2 в различные схемы автоматики. Один вариант подключения может использоваться для подтверждения наличия давления, другой — для формирования аварийного сигнала при его недостатке.

Области применения

Ключевыми направлениями применения DUNGS LGW 10 A2 272336 являются:

• контроль давления воздуха в газовых горелках,
• подтверждение работы вентилятора,
• системы контроля тяги,
• контроль разрежения в дымоходе,
• вентиляционные установки,
• котельное оборудование,
• газовые теплогенераторы,
• промышленные печи,
• сушильные установки,
• контроль воздушных трактов,
• системы дымоудаления,
• контроль перепада давления на фильтрах,
• автоматика теплотехнического оборудования,
• защитные цепи горелочных систем,
• контроль состояния вентиляторов и дымососов,
• системы с неагрессивными газообразными средами.

Компания «Олниса» помогает организовать закупку DUNGS LGW 10 A2 272336 для ремонта горелочной установки, замены существующего реле или комплектации новой системы автоматики. Клиентам доступны технические консультации по диапазону настройки, принципу подключения и характеристикам конкретного исполнения. Компания организует оперативную доставку оборудования по всей стране, включая удаленные регионы и промышленные площадки. Вместе с реле давления через «Олниса» можно заказать другие необходимые компоненты DUNGS в рамках одной поставки.

Преимущества

Основными преимуществами DUNGS LGW 10 A2 являются:

• надежность при регулярной эксплуатации,
• стабильная работа в системах автоматического контроля,
• простая и понятная настройка,
• удобство интеграции в существующую автоматику,
• компактная конструкция,
• практичность при техническом обслуживании,
• универсальность для различных схем контроля давления,
• возможность применения в разных теплотехнических системах,
• быстрая реакция на изменение рабочих условий,
• удобство диагностики оборудования,
• простой механический принцип действия,
• отсутствие сложного программирования,
• надежное переключение управляющих цепей,
• удобство при замене аналогичного оборудования,
• хорошая приспособленность к промышленной эксплуатации,
• долговечность при соблюдении условий монтажа,
• понятное обслуживание для эксплуатационного персонала.

Таким образом, DUNGS LGW 10 A2 272336 представляет собой компактное дифференциальное реле давления для контроля воздуха, дымовых и других совместимых газообразных сред. Диапазон настройки 1–10 мбар позволяет использовать модель в горелочных, вентиляционных и теплотехнических системах, где требуется подтверждать наличие определенного перепада давления.
