LAN-тестер Fluke Networks LinkIQ LIQ-100 5226604 — комплексная диагностика Ethernet-сетей и кабельных линий

Fluke Networks LinkIQ LIQ-100 5226604 представляет собой профессиональный LAN-тестер для проверки медных сетевых линий и диагностики действующей Ethernet-инфраструктуры. Прибор сочетает функции кабельного тестера и сетевого анализатора, поэтому позволяет определить не только правильность распиновки кабеля, но и фактические параметры подключенного коммутатора, доступность IP-сети и состояние PoE.

Технические характеристики

Ниже рассмотрим основные параметры Fluke Networks LinkIQ LIQ-100 5226604:

• производитель — Fluke Networks,
• категория оборудования — LAN-тестер и сетевой кабельный анализатор,
• серия — LinkIQ,
• модель — LIQ-100,
• артикул — 5226604,
• UPC — 754082152163,
• тип тестируемой среды — симметричная медная витая пара,
• основной интерфейс — RJ45,
• поддерживаемые линии — экранированные и неэкранированные,
• количество пар — 2 или 4,
• поддерживаемые стандарты — 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T,
• максимальная длина измеряемой линии — 305 м,
• выявление обрывов — предусмотрено,
• определение заявленной скорости порта — до 10 Гбит/с,
• поддержка PoE — IEEE 802.3af/at/bt,
• классы PoE — до Class 8,
• нагрузочное тестирование PoE — до 90 Вт,
• функция Port Blink — предусмотрена,
• тональный генератор — цифровой и аналоговый,
• поддержка IntelliTone — предусмотрена,
• количество удаленных идентификаторов — до 7,
• дисплей — цветной сенсорный,
• разрешение экрана — 800 × 480,
• интерфейс подключения к ПК — USB-C,
• хранение результатов — до 1000 тестов,
• совместимость с ПО — LinkWare PC,
• язык интерфейса — русский поддерживается,
• аккумулятор — Li-Ion 3,6 В 6400 мА·ч,
• типовое время автономной работы — около 8 часов,
• время зарядки — около 4,5 часа,
• масса — около 624 г,
• точный артикул исполнения — 5226604.

Особенности конструкции устройств

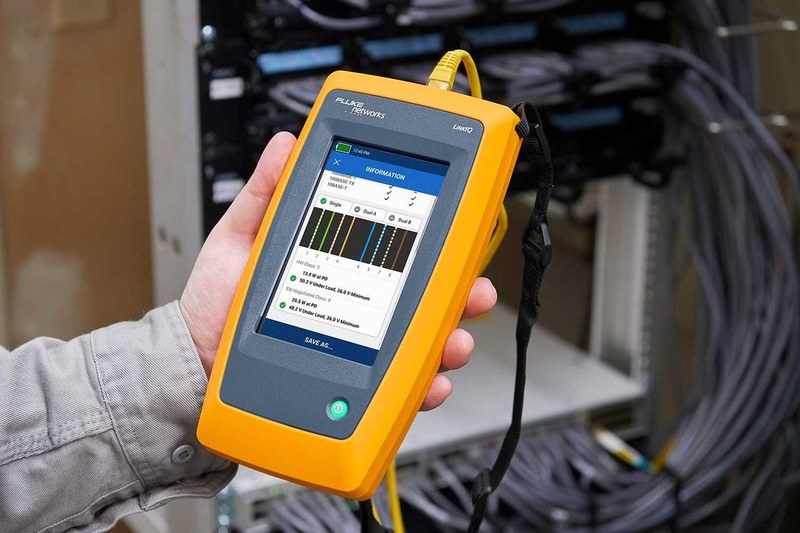

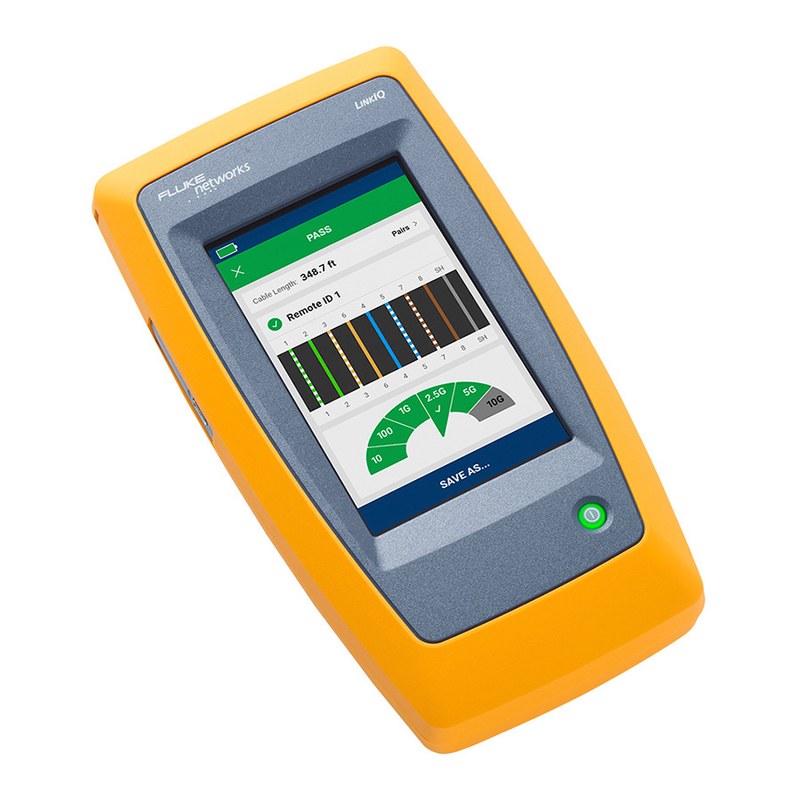

Fluke Networks LinkIQ разработан как универсальный прибор для специалистов, которые обслуживают структурированные кабельные системы и активную сетевую инфраструктуру. В отличие от простого LAN-тестера, отображающего только правильность распиновки, LIQ-100 способен оценивать пригодность линии для работы на определенной скорости Ethernet. Проверка кабеля основана на частотном анализе. Прибор оценивает характеристики соединения и сопоставляет их с требованиями стандартов Ethernet вплоть до 10GBASE-T. Это позволяет понять не только то, что кабель электрически соединен правильно, но и подходит ли он для требуемой скорости передачи данных. При тестировании линии LinkIQ строит карту соединений Wire Map. На экране отображается состояние отдельных проводников и пар, поэтому специалист может быстро обнаружить неправильную распайку коннектора, обрыв, короткое замыкание или разделенную пару. Отдельно определяется длина каждой пары. Максимальная измеряемая протяженность достигает 305 м, что заметно превышает стандартную длину типового горизонтального Ethernet-канала и делает прибор пригодным для диагностики протяженных кабельных участков.

Области применения

Ключевыми направлениями применения Fluke Networks LinkIQ LIQ-100 5226604 являются:

• диагностика локальных вычислительных сетей,
• проверка кабелей Ethernet,
• приемка структурированных кабельных систем,
• поиск повреждений витой пары,
• контроль правильности оконцевания RJ45,
• диагностика офисных LAN-сетей,
• обслуживание корпоративной инфраструктуры,
• проверка сетевых портов коммутаторов,
• анализ VLAN,
• поиск подключенного порта,
• проверка IP-связности,
• диагностика PoE,
• обслуживание IP-видеонаблюдения,
• проверка сетей Wi-Fi с проводным подключением точек доступа,
• диагностика VoIP-инфраструктуры,
• обслуживание серверных и телекоммуникационных шкафов,
• документирование результатов кабельных испытаний.

Компания «Олниса» помогает организовать закупку LAN-тестера Fluke Networks LinkIQ LIQ-100 5226604 для сетевых инженеров, монтажных организаций, сервисных служб и корпоративных ИТ-подразделений. Клиентам доступны технические консультации по возможностям прибора, комплектности и особенностям конкретного исполнения. Компания организует оперативную доставку оборудования по всей стране, включая удаленные объекты и промышленные площадки. Вместе с LAN-тестером можно заказать совместимые аксессуары и другое измерительное оборудование Fluke Networks.

Преимущества

Основными преимуществами Fluke Networks LinkIQ являются:

• надежность при регулярной профессиональной эксплуатации,
• удобство использования непосредственно на объекте,
• понятный и наглядный интерфейс,
• универсальность для разных задач сетевой диагностики,
• сокращение времени поиска неисправностей,
• возможность заменить несколько отдельных тестеров одним прибором,
• удобство работы при обследовании больших сетевых объектов,
• быстрое освоение основных функций специалистами,
• комфортная работа благодаря сенсорному управлению,
• возможность систематизировать результаты измерений,
• удобство подготовки отчетной документации,
• мобильность при выездных работах,
• достаточная автономность для продолжительного обслуживания объекта,
• простое подключение к компьютеру,
• удобство диагностики как пассивной, так и активной сетевой инфраструктуры,
• высокая информативность результатов проверки,
• практичность для монтажных и сервисных организаций,
• надежный инструмент для повседневной работы сетевого инженера.

Таким образом, Fluke Networks LinkIQ LIQ-100 5226604 предназначен для специалистов, которым требуется проверять не только физическое состояние витой пары, но и работу реальной Ethernet-сети. Один прибор позволяет оценить кабель, обнаружить место повреждения, определить параметры порта коммутатора, проверить IP-связность и диагностировать PoE.
