Контроллер Eliwell ST542 — автоматизация и стабильность температурных процессов

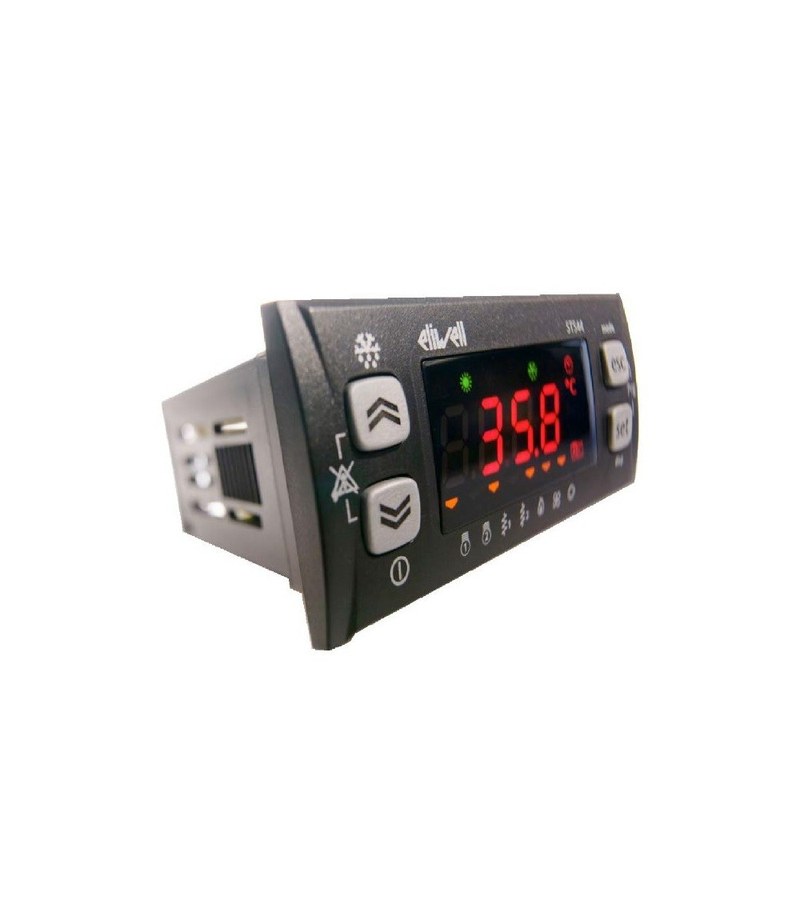

Eliwell ST542 представляет собой электронный контроллер температурных процессов в холодильных, климатических и технологических установках. Прибор принимает сигналы датчиков, сопоставляет их с заданными порогами и управляет исполнительными цепями. В одном устройстве объединены измерение, логическая обработка, коммутация и аварийная сигнализация. Контроллер предназначен для щитового монтажа в локальной автоматике. Параметры входов, выходов и питания зависят от исполнения, поэтому сверяют маркировку и схему клемм. Настройка ST542 должна учитывать тепловую инерцию объекта, допустимое отклонение температуры и режим нагрузки.

Функции и принцип регулирования

Контроллер опрашивает измерительные каналы, преобразует сигнал датчика в температуру и сравнивает результат с уставкой. Команда формируется с учётом дифференциала, задержек и защитных ограничений. Алгоритм препятствует частым включениям нагрузки при малых колебаниях температуры. Основные функции Eliwell ST542 включают:

• измерение температуры в контролируемых точках,
• поддержание уставки по двухпозиционному алгоритму,
• управление релейными выходами по заданной логике,
• формирование предупредительных и аварийных сигналов,
• введение задержек включения и повторного пуска,
• сохранение настроек в энергонезависимой памяти,
• отображение рабочих значений и кодов неисправностей.

Рабочая уставка определяет целевую температуру, а дифференциал — границу обратного переключения. Предельные значения ограничивают диапазон настройки. Узкий дифференциал увеличивает число коммутаций и износ оборудования, широкий снижает точность регулирования. Задержка повторного включения защищает компрессор от пуска до выравнивания давления. К ключевым настраиваемым параметрам относятся:

• температурная уставка,
• дифференциал включения и отключения,
• верхняя и нижняя границы задания,
• коррекция показаний измерительного канала,
• задержка активации выходов,
• пороги температурной аварии,
• реакция при повреждении датчика,
• уровень доступа к конфигурации.

Измерительные и выходные цепи

Датчик является источником данных для алгоритма. Его тип должен соответствовать настройке входа и исполнению контроллера. Несовместимый элемент вызывает ошибку, выход показаний за диапазон или регистрацию неисправности. Коррекцию вводят после сравнения с контрольным средством. Она компенсирует постоянное смещение, но не устраняет плохой тепловой контакт и динамическое запаздывание. При монтаже измерительных цепей соблюдают следующие требования:

• размещение датчика в репрезентативной точке объекта,
• раздельная прокладка сигнальных и силовых проводников,
• защита соединений от влаги и механического воздействия,
• соблюдение допустимых параметров соединительного кабеля,
• надёжная фиксация жил в клеммах,
• исключение воздействия испытательного напряжения на электронику.

Релейные выходы передают команды нагрузкам. Коммутационную способность оценивают по напряжению, току и характеру потребителя. Пусковой ток двигателя или катушки может превышать установившееся значение. Если нагрузка выходит за возможности реле, применяют контактор. Контроллер не заменяет автоматический выключатель, тепловую защиту и аппарат аварийного отключения.

Монтаж и ввод в эксплуатацию

До подачи питания проверяют его номинал, назначение клемм и отсутствие замыканий. Монтаж выполняют при отключённом напряжении. Контроллер и сигнальные линии размещают вдали от контакторов, преобразователей и других источников помех. Для катушек коммутационных аппаратов при необходимости предусматривают элементы подавления перенапряжений. Ввод Eliwell ST542 в работу предусматривает:

• проверку соответствия исполнения проектной схеме,
• контроль соединения датчиков и выходных цепей,
• подачу питания без разрешения силовых механизмов,
• сравнение показаний с контрольным термометром,
• настройку уставок, дифференциалов и задержек,
• имитацию граничных температурных состояний,
• проверку аварийной индикации и реакции выходов,
• пробный цикл под рабочей нагрузкой.

Испытание проводят во всём ожидаемом диапазоне, а не только при текущей температуре. Отдельно контролируют восстановление алгоритма после кратковременного исчезновения питания. Для компрессорной системы подтверждают соблюдение минимальной паузы перед повторным пуском. Настройки и результаты испытаний фиксируют в эксплуатационной документации.

Области применения

ST542 используют там, где требуется автономное температурное регулирование и согласованное переключение исполнительных функций. Прибор может работать как самостоятельный регулятор или локальный элемент шкафа управления. Проектное решение должно учитывать число сигналов, алгоритм объекта и электрические параметры нагрузок. Типовые области применения контроллера:

• холодильные машины и агрегаты,
• камеры хранения продукции,
• климатические и вентиляционные установки,
• тепловые технологические модули,
• испытательные стенды,
• локальные шкафы промышленной автоматики.

Таким образом, Eliwell ST542 обеспечивает измерение температуры, выполнение заданной логики, коммутацию цепей и диагностику отклонений. Надёжность системы зависит от совместимости датчиков, настройки дифференциала и задержек, согласования выходов с нагрузками, качества монтажа и проверки защитных режимов. Корректно сконфигурированный прибор поддерживает устойчивый процесс и уменьшает число нежелательных переключений. Компания «Олниса» осуществляет поставку Eliwell ST542 и другого промышленного оборудования для модернизации действующих систем, замены компонентов и комплектования новых объектов.
