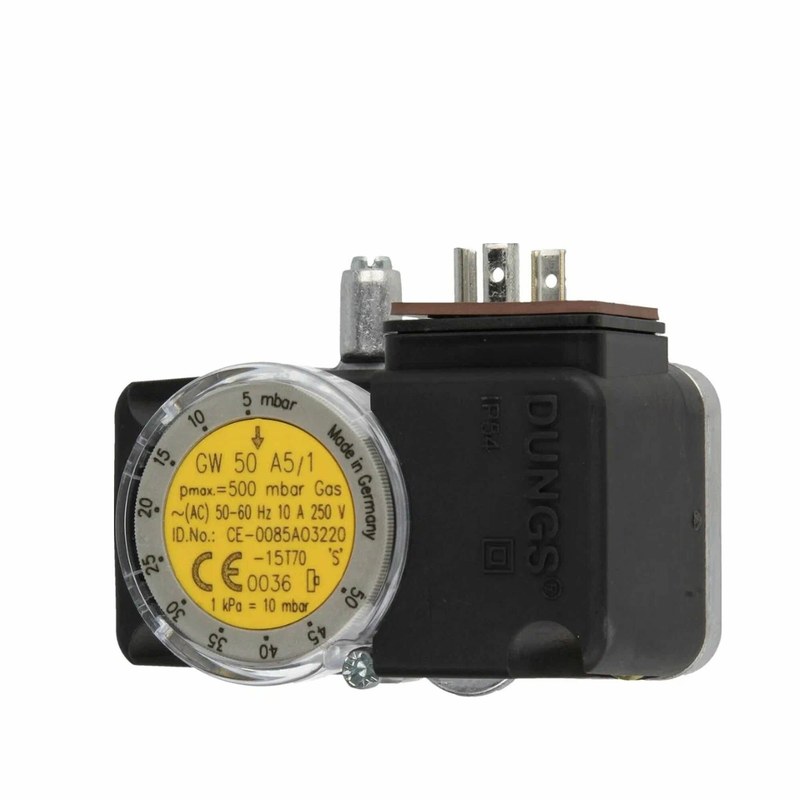

Реле давления DUNGS GW 50 A5/1 — точный контроль газа и воздуха в диапазоне 5–50 мбар

Dungs GW 50 A5/1 представляет собой компактное реле избыточного давления для контроля газообразных сред в горелочных установках и газовых рампах. Реле преобразует достижение заданного порога в дискретное переключение цепи. Сигнал применяется для разрешения пуска, блокировки, останова или подтверждения давления. Устройство работает с топливными газами и воздухом при соблюдении ограничений по давлению, температуре и совместимости материалов. Измерительный узел не требует питания. Уставка задается на корпусе, состояние контактов обрабатывается внешней автоматикой.

Технические параметры

GW 50 A5/1 контролирует избыточное давление относительно атмосферы. Среда поступает к мембране через присоединительный канал. При достижении уставки мембрана перемещает механизм и перекидной микропереключатель. После снижения давления контакты возвращаются в исходное состояние с учетом дифференциала. Диапазон настройки составляет 5–50 мбар и соответствует малым давлениям газовых трактов. Максимально допустимое рабочее давление равно 500 мбар, но не является доступной уставкой. Шкала обеспечивает предварительную настройку; фактический порог проверяют манометром. К ключевым характеристикам относятся:

• контролируемая величина — избыточное давление газа или воздуха,
• диапазон уставки — от 5 до 50 мбар,
• максимально допустимое рабочее давление — 500 мбар,
• измерительный принцип — мембранный с пружинным противодействием,
• выходной элемент — однополюсный перекидной контакт,
• способ настройки — механический регулятор с градуированной шкалой,
• питание чувствительного механизма — не требуется,
• назначение сигнала — разрешение, блокировка или индикация.

Уставку определяют с учетом номинального давления, пульсаций, потерь на арматуре и динамики розжига. Близость порога к нормальным колебаниям вызывает лишние переключения, а чрезмерный запас снижает эффективность защиты. Дифференциал учитывают в алгоритме повторного пуска.

Принцип работы

Давление создает на мембране усилие, которому противодействует настроечная пружина. Вращение регулятора изменяет ее предварительное сжатие и требуемый порог. При прохождении уставки механизм мгновенно переводит общий контакт между нормально замкнутой и нормально разомкнутой цепями, исключая промежуточное состояние. Рабочий цикл включает следующие процессы:

• подачу среды в измерительную полость,
• деформацию мембраны под действием давления,
• сравнение усилия с сопротивлением настроечной пружины,
• передачу перемещения на механизм переключения,
• изменение состояния контактов при достижении уставки,
• возврат контактов после снижения давления.

Выбор пары клемм позволяет формировать сигнал наличия или недостатка давления. Схема должна учитывать требуемую логику безопасности. Контакты используют в пределах допустимой нагрузки, а аппарат с большим пусковым током подключают через промежуточное реле.

Конструктивные особенности

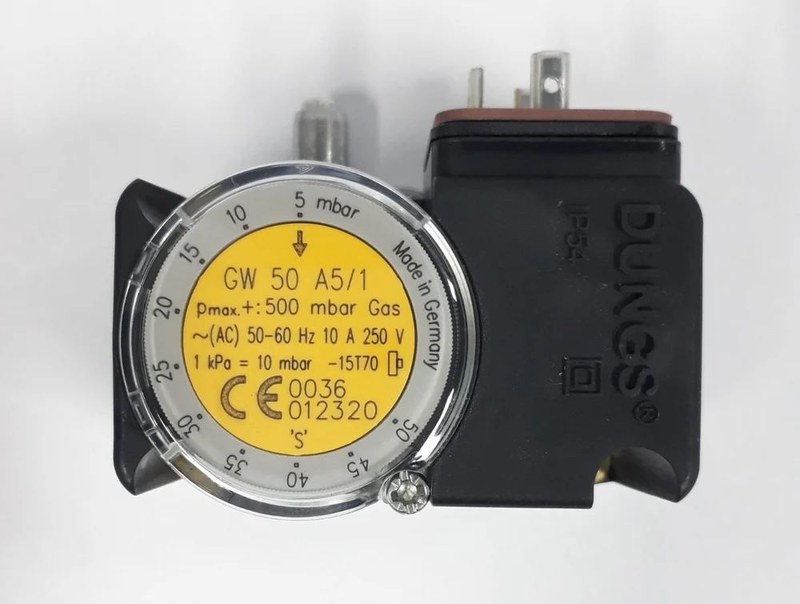

Прибор включает корпус, мембранную камеру, мембрану, регулировочную пружину, передаточный механизм и микропереключатель. Газовая полость отделена от электрической. Съемная крышка открывает доступ к шкале и клеммам, а после монтажа защищает соединения и настройку. Конструкция обеспечивает:

• визуальное считывание установленного порога,
• компактное размещение на газовой рампе,
• раздельное подключение газового и электрического каналов,
• быстрое переключение при прохождении пороговой зоны,
• проверку фактической уставки без разборки механизма,
• защиту внутренних элементов установленной крышкой.

Мембрана и уплотнения должны быть совместимы со средой. Загрязнение канала, конденсат, перегрев или деформация корпуса нарушают передачу давления. При размещении учитывают температуру, вибрацию, стекание влаги и доступность для проверки.

Монтаж, настройка и проверка

До установки газовый участок отключают и освобождают от давления. Присоединение выполняют без чрезмерного момента на корпусе; уплотнитель не должен перекрывать канал. После монтажа проверяют герметичность и подключение общего, нормально замкнутого и нормально разомкнутого выводов. При вводе в эксплуатацию проверяют:

• соответствие диапазона реле расчетному порогу,
• допустимость среды и температуры,
• чистоту присоединительного канала,
• правильность положения корпуса,
• герметичность газового соединения,
• соответствие нагрузки возможностям контактов,
• фиксацию кабеля без натяжения,
• точки срабатывания и возврата.

Функциональное испытание выполняют плавным изменением давления, наблюдая за манометром и контактами. Проверку проводят при повышении и снижении параметра для определения дифференциала. Результаты сопоставляют с алгоритмом автоматики. После регулирования крышку устанавливают на место. При обслуживании оценивают герметичность, корпус, клеммы и повторяемость коммутации. Положение шкалы не подтверждает исправность без функционального теста. Отсутствие переключения, нестабильность контактов, смещение порога и утечка указывают на дефект. Реле не заменяет запорный орган или манометр непрерывного действия.

Области применения

Типовые варианты использования GW 50 A5/1:

• контроль минимального давления перед газовой горелкой,
• подтверждение давления после регулятора или клапанного блока,
• разрешение перехода автоматики к этапу розжига,
• останов оборудования при выходе параметра за установленный порог,
• контроль воздуха в системе подготовки газовоздушной смеси,
• сигнализация состояния участка газовой рампы,
• межблочная связь в котельной и теплотехнической автоматике.

Таким образом, Dungs GW 50 A5/1 предназначен для порогового контроля малых избыточных давлений. Диапазон 5–50 мбар, мембранный механизм, регулируемая пружина и перекидной контакт позволяют применять его в защитных и разрешающих цепях. Надежность определяется обоснованной уставкой, герметичным монтажом и проверкой точек переключения. Компания «Олниса» осуществляет поставку Dungs GW 50 A5/1 и другого промышленного оборудования для газовых, теплотехнических и автоматизированных установок. Доступна поставка единичных изделий и партий.
