Клапан ESBE 3F 50 11100600 — точное управление теплоносителем

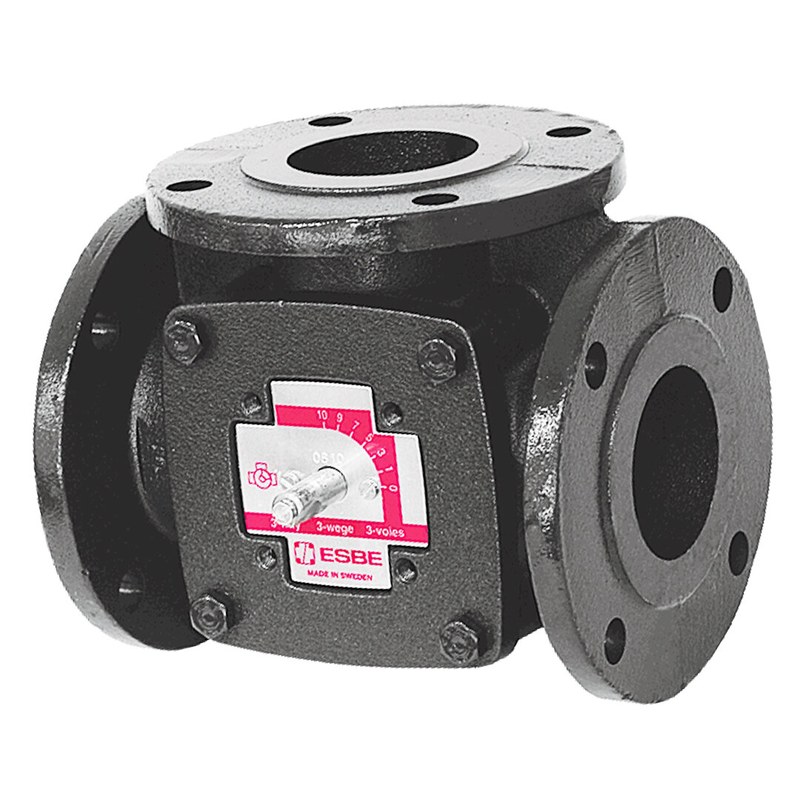

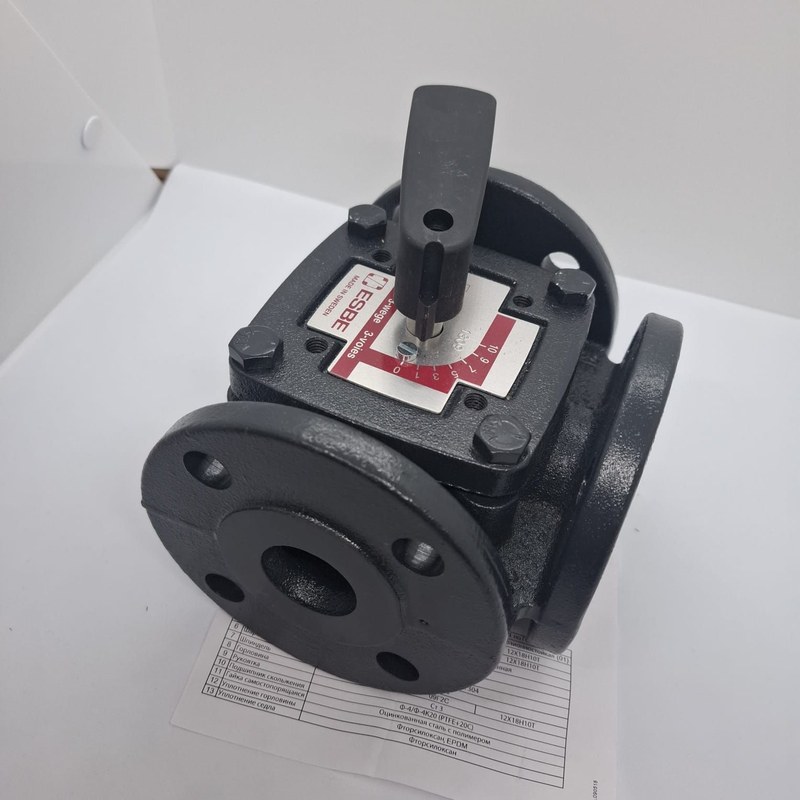

ESBE 11100600 — трехходовой поворотный клапан серии 3F, исполнение 3F 50, для регулирования потоков теплоносителя в системах отопления и охлаждения. Устройство работает как смесительный или распределительный элемент, изменяя соотношение расходов между ветвями либо перенаправляя поток. Фланцевое присоединение DN50 рассчитано на трубопроводные системы, где важны стабильные гидравлические характеристики и автоматизированное управление.
Технические характеристики
К основным параметрам ESBE 11100600 относятся:
- серия и исполнение — ESBE 3F 50,
- тип — трехходовой поворотный клапан,
- номинальный диаметр — DN50,
- пропускная способность Kvs — 60 м3/ч,
- класс давления — PN6,
- максимальный перепад давления — 50 кПа,
- диапазон регулирования Kv/Kv min — 100,
- присоединение — фланцевое, EN 1092-2,
- температура рабочей среды — от -10 до +110 C,
- доля гликоля в водном растворе — до 50 %,
- доля этанола в водном растворе — до 28 %,
- масса — 9,1 кг,
- размеры A/B/C/D/E/F — 98/195/50/92/110/140 мм,
- крепежные отверстия — 4, диаметром 15 мм.
Принцип работы
В режиме смешения два входящих потока объединяются в общий выходной поток. Поворот элемента изменяет гидравлическое сопротивление каналов и задает пропорцию смешения. Такой режим используется для поддержания температуры подачи, например при подмешивании охлажденного обратного теплоносителя в горячий поток. В распределительной схеме один входящий поток разделяется между двумя направлениями. Положение регулирующего элемента задает расход через каждую ветвь и позволяет перераспределять теплоноситель между контурами. Необходимо соблюдать допустимый перепад давления: его превышение повышает нагрузку на механизм и ухудшает точность регулирования.
Корпус ESBE 11100600 изготовлен из чугуна EN-JL 1030, обеспечивающего жесткость фланцевого узла. Регулирующий элемент исполнения DN50 выполнен из латуни CW614N с применением нержавеющей стали, втулка — из стойкой к вымыванию цинка латуни CW602N, уплотнительные кольца — из EPDM. Такое сочетание материалов рассчитано на длительную работу с водой и допустимыми водными растворами гликоля или этанола. Поворотный механизм передает движение от рукоятки или электропривода к регулирующему элементу. Положение штока связано с проходным окном, поэтому направление открытия каналов определяется по положению привода. Конструкция обеспечивает плавное изменение сечения без резкого переключения потока. Для DN50 применяется литая крышка корпуса.
Эксплуатационные параметры
Рабочей средой служит подготовленная вода, а также водные растворы гликоля или этанола в допустимой концентрации. Диапазон от -10 до +110 C соответствует типовым режимам отопления и охлаждения. Допустимая утечка относительно потока составляет не более 1,5 % при смешении и не более 1,0 % при распределении. К эксплуатационно значимым особенностям относятся:
- работа в смесительной и распределительной схеме,
- совместимость с приводным управлением,
- плавное изменение расхода через соединяемые каналы,
- фланцевое присоединение к трубопроводу DN50,
- работа с водой и допустимыми незамерзающими смесями,
- применение износостойких материалов регулирующего механизма,
- возможность эксплуатации при температуре до +110 C,
- ремонтопригодность внутреннего узла.
Монтаж и гидравлическая интеграция
Перед установкой определяют рабочую схему и направления потоков. Положение каналов должно соответствовать смешению или распределению. Трубопровод очищают от окалины, сварочных частиц и загрязнений, способных повредить уплотнения. Фланцы должны быть соосны, крепеж затягивают равномерно, исключая передачу изгибающих усилий на корпус. При автоматизации согласуют направление поворота привода с рабочим диапазоном клапана. В расчете учитывают Kvs, расход, располагаемый перепад и требуемый авторитет регулирующего органа. Завышенная пропускная способность сужает рабочий участок хода, а чрезмерное сопротивление увеличивает потери давления и ограничивает расход.
Области применения
ESBE 11100600 используется там, где требуется управляемое смешение либо перераспределение теплоносителя:
- регулирование температуры подачи в отопительных контурах,
- подмес обратного потока к горячему теплоносителю,
- распределение расхода между двумя ветвями,
- управление потоками в котельных и тепловых пунктах,
- работа в системах кондиционирования и водяного охлаждения,
- регулирование циркуляции через теплообменники,
- интеграция в автоматизированные гидравлические контуры,
- работа с водно-гликолевыми теплоносителями.
Таким образом, ESBE 11100600 — трехходовой фланцевый клапан 3F 50 DN50, Kvs 60 м3/ч, PN6 для смешения и распределения потоков. Чугунный корпус, металлический регулирующий механизм и уплотнения EPDM рассчитаны на отопительные, охлаждающие и технологические водяные системы. При корректном гидравлическом расчете клапан обеспечивает предсказуемое регулирование расхода и температуры. Компания «Олниса» поставляет ESBE 11100600 и другое промышленное оборудование для инженерных и технологических систем. Поставка выполняется единично и партиями для комплектования объектов.
