Тестирование витой пары с Fluke — точная диагностика кабеля и соединений

Оборудование Fluke для витой пары применяется при монтаже, приемке и обслуживании медных линий передачи данных в локальных сетях, IP-телефонии, видеонаблюдении и промышленной связи. Приборы этого класса позволяют контролировать целостность проводников, правильность распайки, длину кабеля, расстояние до повреждения, наличие Ethernet-соединения и параметры PoE. В зависимости от задачи используются тестеры схемы соединений, квалификационные приборы и кабельные анализаторы для подтверждения соответствия линии установленной категории.

Контролируемые параметры

Витая пара представляет собой симметричный кабель, в котором проводники объединены в пары с определенным шагом скрутки. Работоспособность линии зависит от электрической целостности жил, сохранения геометрии пар, качества оконцевания и характеристик передачи сигнала. Типовой прибор Fluke для витой пары контролирует:

• схему соединения жил между разъемами,
• обрыв отдельных проводников или пары,
• короткое замыкание между жилами,
• перепутанные, реверсированные и разделенные пары,
• длину кабельного сегмента,
• расстояние до точки повреждения,
• наличие активного Ethernet-соединения,
• скорость и режим сетевого порта,
• наличие и параметры питания PoE.

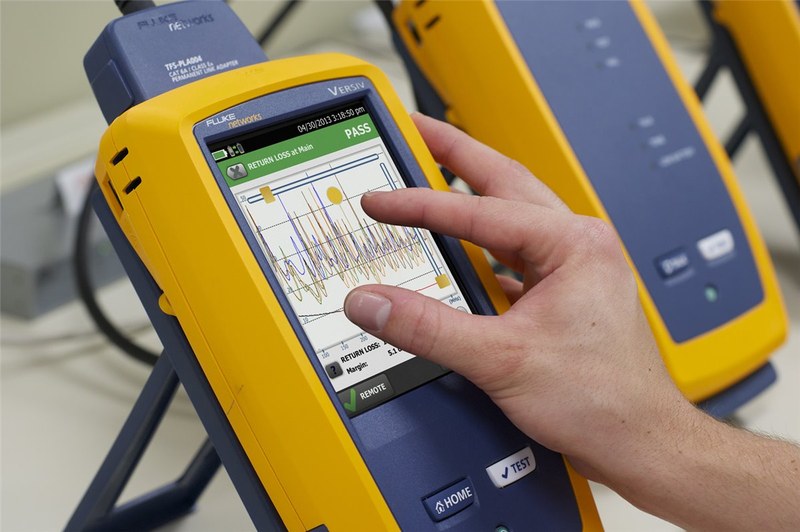

Для квалификационных и сертификационных измерений перечень дополняется контролем затухания, переходных помех, возвратных потерь, задержки распространения и других параметров, определяющих пригодность канала для заданной скорости передачи.

Принцип измерения и локализация дефектов

Проверка распайки выполняется путем контроля электрических цепей между локальным и удаленным окончаниями линии. Прибор формирует тестовые сигналы, отслеживает их прохождение по каждой жиле и строит карту соединений. Так выявляются ошибки обжима коннекторов RJ45, расключения патч-панелей и информационных розеток. Для измерения длины и дистанции до дефекта применяется рефлектометрический принцип. В линию подается импульс, а измерительная система анализирует отражение на участке с измененным волновым сопротивлением. По времени возврата сигнала определяется расстояние до неоднородности. Точность зависит от коэффициента распространения конкретного кабеля, поэтому корректная настройка NVP повышает достоверность результата. Метод удобен при скрытой прокладке, когда доступ к большей части трассы отсутствует.

Диагностика Ethernet и PoE

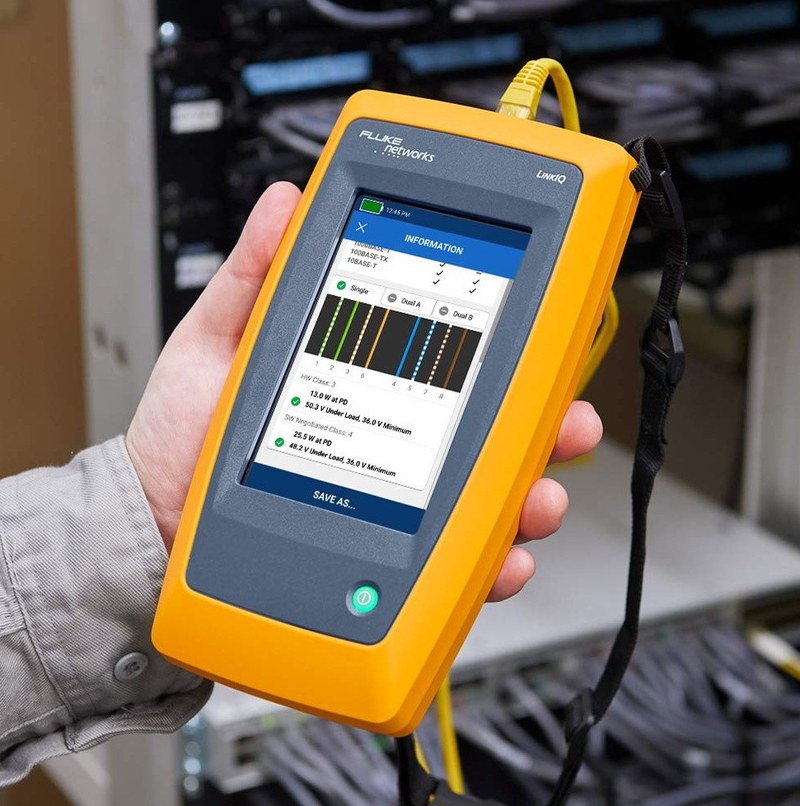

Тестеры Fluke Networks рассчитаны на эксплуатацию на объектах связи и в распределительных узлах. Типовая конструкция включает защищенный корпус, дисплей, интерфейс RJ45, органы управления, встроенные алгоритмы анализа и, у части моделей, память результатов. Для проверки удаленного конца применяются ответные модули или идентификаторы. Некоторые приборы поддерживают генерацию цифрового либо аналогового тона для трассировки кабеля совместимым щупом. Современные приборы Fluke могут проверять не только пассивный кабель, но и подключение к активной сети. При соединении с коммутатором тестер определяет наличие линка и поддерживаемые режимы передачи. Инженер может установить, связан ли отказ с повреждением кабеля, параметрами порта или активным оборудованием. Проверка PoE необходима для точек доступа, IP-камер, телефонов и контроллеров, получающих питание по Ethernet. В зависимости от модели доступны:

• обнаружение PoE на линии,
• идентификация используемых пар,
• определение класса питания,
• оценка напряжения,
• проверка источника под нагрузкой.

Нагрузочное тестирование информативнее простого измерения напряжения без потребителя, поскольку часть неисправностей проявляется только при токе нагрузки. Причиной могут быть повышенное сопротивление контактов, повреждение проводников, дефект разъема или ограничение мощности источника.

Практический порядок проверки

Контроль линии начинают с осмотра разъемов и выбора типа кабеля, затем выполняют тест схемы соединений. При обнаружении обрыва или короткого замыкания измеряют расстояние до дефекта и проверяют соответствующий участок трассы, патч-панель, розетку либо коннектор. Если электрическая целостность подтверждена, но соединение не устанавливается на требуемой скорости, выполняют квалификацию или сертификационные измерения. Рабочая последовательность может включать:

• идентификацию кабеля или порта,
• проверку схемы жил,
• измерение длины,
• локализацию повреждения,
• контроль линка и скорости,
• проверку PoE,
• сохранение результата.

Таким образом, приборы Fluke для витой пары предназначены для контроля медной кабельной инфраструктуры при монтаже, приемке и эксплуатации. В зависимости от класса устройства они обеспечивают проверку распайки, измерение длины, поиск повреждений, анализ Ethernet-соединения, диагностику PoE, квалификацию пропускной способности или сертификацию линии по нормируемым параметрам. Применение соответствующего уровня тестирования позволяет получить измеряемое подтверждение состояния канала и точно определить участок возникновения неисправности. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку измерительных приборов Fluke для контроля и диагностики линий на витой паре.
