Кабельный анализатор Fluke MicroScanner PoE — надежная проверка Ethernet-соединений
Fluke Networks MicroScanner PoE представляет собой прибор для проверки медных линий кабельных систем и доступного питания через Ethernet. Устройство объединяет контроль разводки, определение длины, локализацию повреждений, идентификацию порта и нагрузочное тестирование PoE. Оно применяется при монтаже и обслуживании сетей для точек доступа, IP-камер, телефонов, контроллеров и иных потребителей. Инженер получает сведения о физическом состоянии канала и классе мощности, реально поддерживаемом источником и линией.
Контролируемые параметры
MicroScanner PoE предназначен для диагностики витой пары с разъемами RJ45. Измерительный цикл охватывает целостность проводников и параметры соединения с активным сетевым оборудованием. Результаты выводятся на экран, поэтому линия проверяется непосредственно у розетки, коммутационной панели или конечного устройства. Контролируемые параметры включают:
- схема соединения жил и правильность распределения пар,
- обрывы, короткие замыкания, перепутанные и разделенные пары,
- общая длина кабельного сегмента,
- расстояние от прибора до выявленного дефекта,
- наличие активного Ethernet-подключения,
- заявляемая портом скорость передачи данных,
- наличие PoE и способ подачи питания,
- доступный класс мощности источника.
Проверка схемы разводки
При подключении прибор посылает сигналы по отдельным проводникам и сопоставляет контакты на ближнем и дальнем концах. Удаленный идентификатор позволяет построить полную карту соединений. Алгоритм различает правильную разводку, обрыв жилы, замыкание, реверс, перекрестное соединение и разделенную пару. При последнем дефекте непрерывность может сохраняться, но перекрестные помехи и несогласованность ухудшают передачу высокочастотного сигнала. Графическая карта контактов сокращает время интерпретации и заменяет последовательную прозвонку мультиметром. Расстояние определяется рефлектометрическим методом по интервалу между отправкой импульса и приемом отражения от конца линии или неоднородности. При пересчете времени в метры учитывается коэффициент распространения сигнала, зависящий от кабеля. Измерение по парам показывает, расположен ли обрыв возле коннектора, в основном сегменте или рядом с панелью. Результат оценивают с учетом погрешности, запаса кабеля, патч-кордов и установленного NVP. Метод не заменяет сертификацию категории, но дает прикладные данные для поиска дефектов.
Диагностика Power over Ethernet

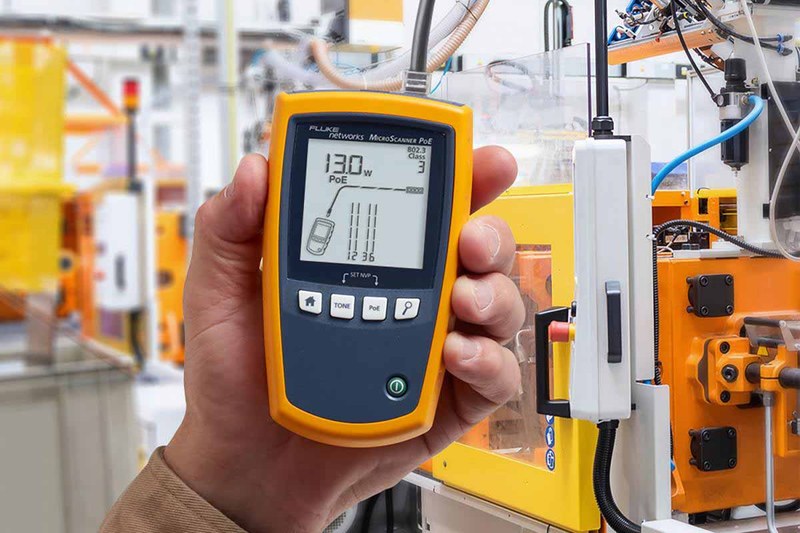

MicroScanner PoE проверяет источник питания под нагрузкой. Измерение холостого напряжения не подтверждает способность порта выдать требуемую мощность после согласования с потребителем. Прибор выполняет обнаружение и классификацию, нагружает канал и показывает поддерживаемый класс. Контроль охватывает режимы IEEE 802.3af, 802.3at и 802.3bt, включая четырехпарную передачу повышенной мощности. В ходе теста оцениваются:
- обнаружение совместимого источника PSE,
- подача энергии по сигнальным либо свободным парам,
- поддержка двухпарной или четырехпарной схемы,
- класс доступной мощности от 0 до 8,
- соответствие результата требованиям подключаемой нагрузки.
Нагрузочная проверка выявляет линии, где напряжение присутствует, но сопротивление контактов, длина, плохое оконцевание или ограничение порта препятствуют устойчивому питанию. Отображаемый класс относится к точке измерения; мощность на входе потребителя зависит от потерь в кабеле и режима коммутатора. Результат сопоставляют с паспортным классом питаемого устройства, а не только с номиналом PSE.
Конструкция и организация измерений

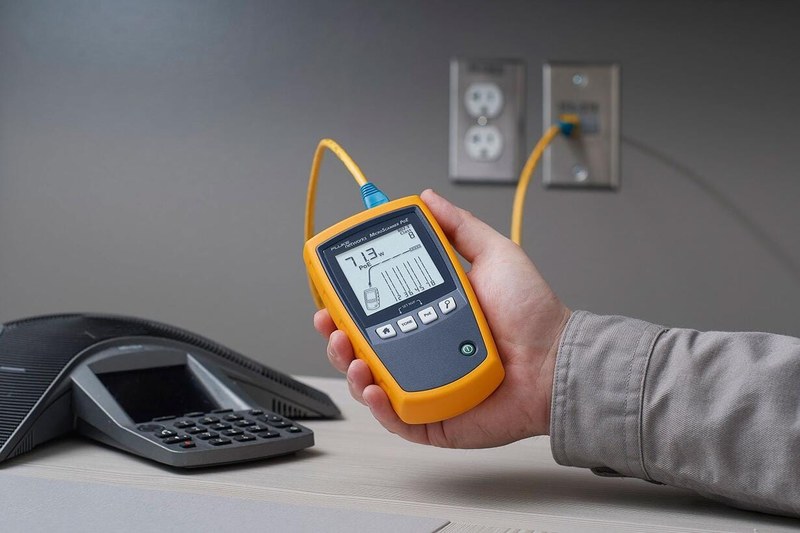

Прибор выполнен в переносном корпусе с дисплеем, клавишами и разъемом тестируемой линии. Основные результаты объединены на экране, а переход между режимами не требует сложной настройки. Съемный удаленный модуль устанавливается на противоположном конце канала. Разъемы и измерительные шнуры необходимо защищать от загрязнения, ударной нагрузки и недопустимого напряжения. Последовательность проверки включает:
- визуальный осмотр кабеля и разъемов,
- отключение несовместимых источников сигнала,
- соединение основного блока с тестируемым портом,
- установку удаленного идентификатора для карты разводки,
- выбор требуемого режима измерения,
- фиксацию длины, типа дефекта и параметров PoE,
- повторный контроль после устранения неисправности.
Таким образом, Fluke Networks MicroScanner PoE объединяет верификацию медной линии с диагностикой Ethernet и Power over Ethernet. Прибор определяет ошибки разводки, измеряет длину, указывает расстояние до повреждения, помогает трассировать кабель и подтверждает класс PoE под нагрузкой. Это повышает обоснованность решений при вводе и ремонте каналов, в которых данные и питание передаются по одной линии. Компания «Олниса» осуществляет поставку Fluke Networks MicroScanner PoE и другого промышленного оборудования на территории России.
