Дифавтомат Hager — надежная защита электрических цепей от перегрузки и утечки тока
Дифференциальный автомат Hager представляет собой модульное защитное устройство, объединяющее функции автоматического выключателя и устройства защитного отключения. Он контролирует перегрузку, короткое замыкание и дифференциальный ток, возникающий при повреждении изоляции или утечке на землю. Совмещение функций сокращает число аппаратов в щите и обеспечивает комплексную защиту линии. Дифавтоматы Hager применяются в низковольтных сетях жилых, коммерческих и промышленных объектов.
Принцип работы
В нормальном режиме ток, протекающий по фазному проводнику, возвращается по нейтральному, поэтому магнитные потоки в дифференциальном трансформаторе взаимно компенсируются. При появлении утечки возникает небаланс токов. Вторичная обмотка трансформатора формирует сигнал, передаваемый на расцепляющий механизм. Контакты размыкаются и отключают защищаемую цепь. Защита от перегрузки реализуется тепловым расцепителем, а отключение при коротком замыкании обеспечивает электромагнитный расцепитель. Ключевые функции устройства включают:
- защиту проводников от длительной токовой перегрузки,
- отключение линии при токах короткого замыкания,
- контроль дифференциального тока утечки,
- разрыв цепи при превышении установленного порога,
- совмещение нескольких защитных функций в одном аппарате.
Технические характеристики
Параметры дифавтомата Hager определяются конкретной серией и исполнением. При проектировании учитываются номинальный ток, характеристика электромагнитного расцепления, отключающая способность, номинальный дифференциальный ток, тип чувствительности к форме тока утечки, количество полюсов и рабочее напряжение. Для конечных линий применяют исполнения для розеточных, осветительных и силовых цепей. К основным параметрам относятся:
- номинальный ток, соответствующий допустимой длительной нагрузке линии,
- времятоковая характеристика, определяющая реакцию на пусковые токи и аварийное превышение нагрузки,
- номинальный дифференциальный ток, задающий порог отключения при утечке,
- номинальное рабочее напряжение, соответствующее параметрам сети,
- отключающая способность, характеризующая допустимый ток короткого замыкания,
- тип дифференциальной защиты, определяющий чувствительность к форме тока утечки,
- число защищаемых и коммутируемых полюсов,
- модульное исполнение для установки на DIN-рейку.
Конструкция компонента

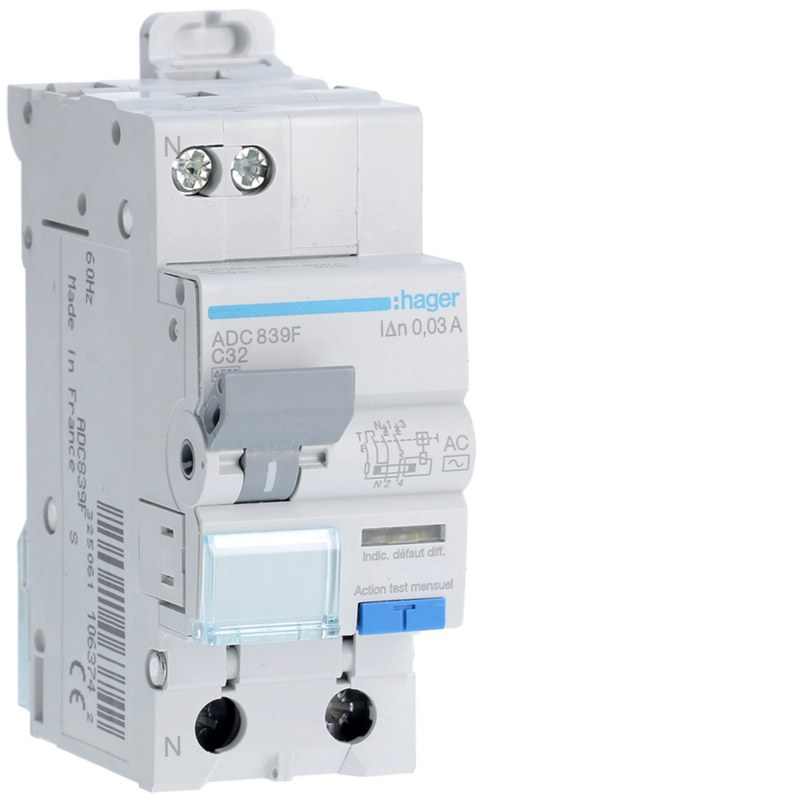

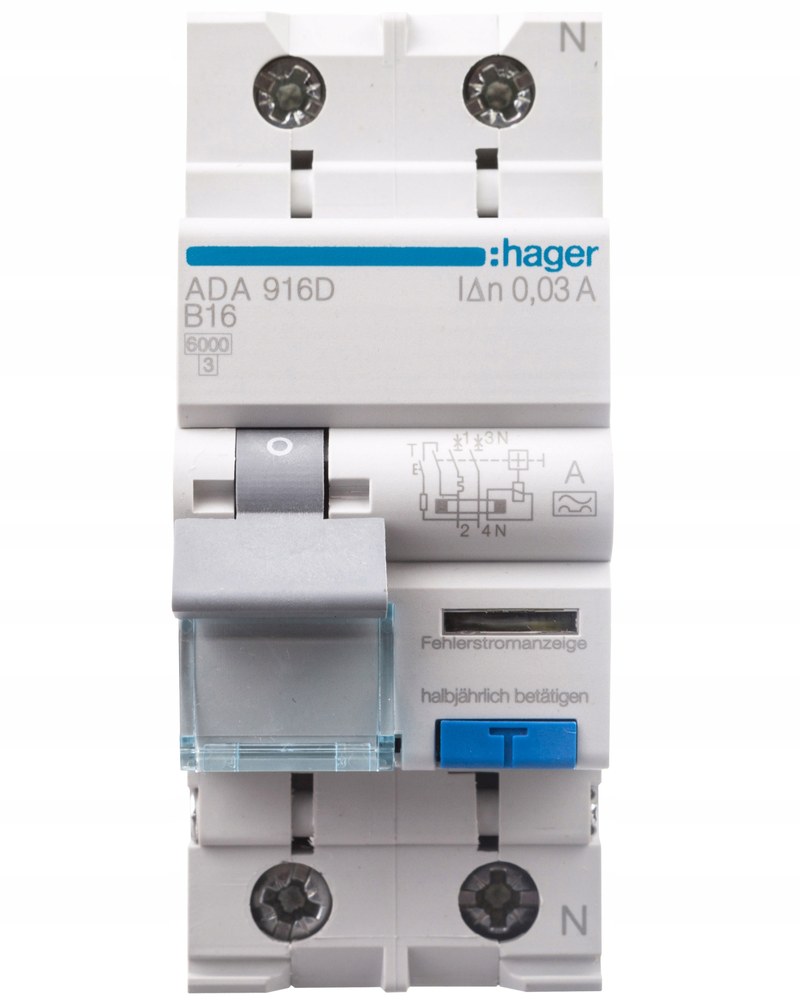

Корпус аппарата имеет модульный формат для монтажа в щитах. Внутри расположены контактная система, тепловой и электромагнитный расцепители, дифференциальный трансформатор, узел контроля утечки, дугогасительная камера и механизм свободного расцепления. Рукоятка служит для ручного управления, но аварийное отключение выполняется независимо. Конструктивные особенности включают:
- компактное объединение защиты от сверхтока и тока утечки,
- механизм независимого расцепления контактов,
- дугогасительную систему для ограничения электрической дуги,
- клеммные узлы для подключения проводников,
- индикацию положения коммутационного механизма,
- кнопку тестирования дифференциальной защиты,
- монтаж на DIN-рейку в составе распределительного устройства.
Области применения
Дифавтоматы Hager применяются там, где требуется объединить токовую и дифференциальную защиту. Они рациональны при ограниченном пространстве щита и необходимости раздельно защищать отдельные потребители. Исполнение выбирают с учетом характера нагрузки, схемы заземления, расчетных токов и условий эксплуатации. Типовые области применения:
- розеточные группы жилых и общественных зданий,
- линии питания бытового и офисного оборудования,
- цепи освещения с отдельной дифференциальной защитой,
- электрические водонагреватели и стационарные потребители,
- вентиляционные и насосные установки небольшой мощности,
- распределительные щиты коммерческих помещений,
- локальные цепи автоматизации и вспомогательного оборудования,
- групповые линии с повышенными требованиями к защите от токов утечки.
Таким образом, дифавтомат Hager является комплексным аппаратом защиты низковольтной линии, совмещающим функции автоматического выключателя и устройства дифференциального отключения. Корректная работа зависит от выбора электрических параметров, схемы подключения и периодической проверки. Применение такого аппарата позволяет компактно организовать защиту отдельных цепей от перегрузки, короткого замыкания и токов утечки. Компания «Олниса» выступает как поставщик промышленного оборудования и осуществляет поставку дифференциальных автоматов Hager для распределительных систем.
