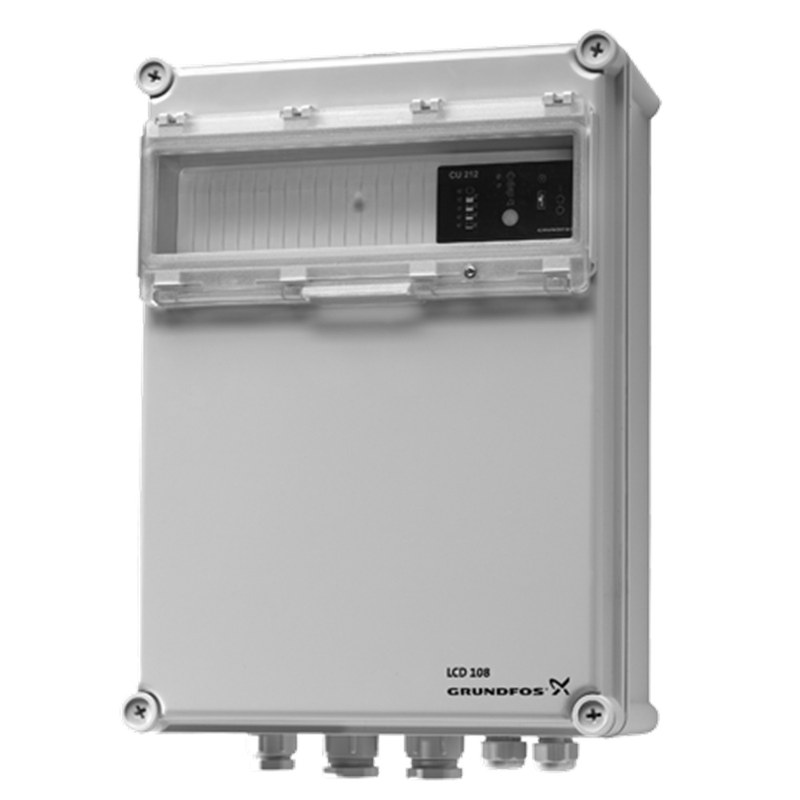

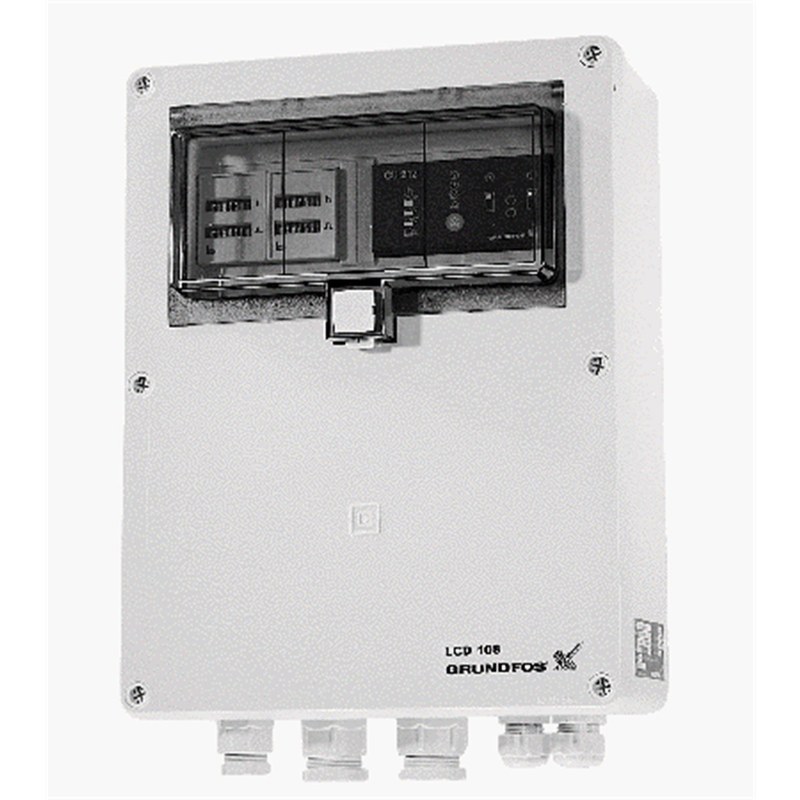

Контроллер Grundfos LCD 108 96435583 для управления двумя насосами
Автоматизация насосных установок требует точного контроля уровня жидкости, защиты электродвигателей и правильного распределения нагрузки между рабочими агрегатами. В системах водоотведения особенно важно обеспечить своевременное включение насосов при повышении уровня и исключить аварийные ситуации при переполнении резервуара. Grundfos LCD 108.400.3.5A 96435583 представляет собой шкаф управления, предназначенный для работы с двумя насосами на основе сигналов от поплавковых выключателей. Контроллер относится к серии LCD 108 и разработан для управления насосными системами, где требуется автоматический запуск, остановка и чередование работы двух агрегатов. Устройство может использоваться как в стандартной схеме с одним рабочим насосом и резервным, так и в конфигурациях, предусматривающих одновременную работу двух насосов при повышенном притоке жидкости.
Технические характеристики
Параметры выбранного исполнения определяют возможности контроллера при работе с насосными установками различного назначения. Основные характеристики модели представлены ниже:
- производитель — Grundfos,
- серия — LCD 108,
- модель — LCD 108.400.3.5A,
- артикул — 96435583,
- тип оборудования — шкаф управления насосами,
- назначение — управление двумя насосами,
- принцип управления — по сигналам поплавковых выключателей,
- количество управляемых насосов — 2,
- тип пуска — прямой пуск DOL,
- номинальное напряжение питания — 3 × 400 В,
- частота сети — 50/60 Гц,
- диапазон допустимого напряжения — от −15 % до +10 % от номинального,
- диапазон рабочего тока насоса — 12–23 А,
- класс защиты корпуса — IP55,
- рабочая температура — от −30 до +50 °C,
- температура хранения — от −30 до +60 °C,
- степень защиты от внешнего воздействия — IP55,
- выходы аварийной сигнализации — предусмотрены,
- максимальное напряжение аварийного выхода — 400 В AC,
- максимальный ток аварийного выхода — 2 А,
- минимальный ток коммутации — 10 мА,
- режим управления — автоматический и ручной,
- контроль высокого уровня — поддерживается,
- защита двигателя от перегрузки — встроенная,
- функция чередования насосов — предусмотрена,
- контроль работы двух агрегатов — предусмотрен,
- электрическая изоляция — соответствует требованиям промышленного оборудования,
- монтаж — настенный шкаф.
Особенности конструкции устройств
Конструкция Grundfos LCD 108 96435583 выполнена в виде готового шкафа управления, внутри которого размещены коммутационные элементы, защитные устройства и система обработки входных сигналов. Такое исполнение позволяет использовать контроллер как самостоятельный узел автоматизации насосной установки. Основной принцип работы основан на анализе сигналов от поплавковых выключателей. При повышении уровня жидкости первый датчик формирует команду на запуск насоса. Если приток продолжает увеличиваться и требуется дополнительная производительность, контроллер может включить второй насос. При снижении уровня система выполняет отключение оборудования согласно заданной логике. Одной из важных функций LCD 108 является автоматическое чередование насосов. Контроллер распределяет время работы между двумя агрегатами, благодаря чему нагрузка не концентрируется постоянно на одном двигателе. Это позволяет использовать оба насоса более равномерно и повышает эксплуатационную надежность системы. В устройстве предусмотрены функции защиты электродвигателей. Контроллер отслеживает рабочие параметры насосов и взаимодействует с защитными элементами, предотвращая повреждение оборудования при перегрузках или нештатных режимах.
Области применения
Функциональные возможности контроллера позволяют использовать его в системах, где требуется автоматическое управление двумя насосами. Основными направлениями применения являются:
- насосные станции водоотведения,
- канализационные системы,
- дренажные установки,
- резервуары сбора сточных вод,
- промышленные системы удаления жидкости,
- коммунальные объекты,
- технологические емкости,
- системы перекачивания загрязненной воды,
- локальные очистные сооружения,
- инженерные насосные узлы.
Компания «Олниса» поставляет промышленное оборудование, включая Grundfos LCD 108.400.3.5A 96435583. Заказчикам доступны технические консультации по характеристикам контроллеров, совместимости с насосными установками и особенностям выбранного исполнения. Оперативная доставка оборудования осуществляется по России, что позволяет приобретать решения Grundfos для промышленных предприятий, инженерных объектов и систем водоотведения.
Преимущества
Практические достоинства LCD 108 связаны с автоматизацией насосной установки и повышением удобства эксплуатации. Ключевыми преимуществами являются:
- управление двумя насосами в одной системе,
- автоматическое распределение нагрузки между агрегатами,
- поддержка поплавкового управления,
- наличие аварийных сигналов,
- защита насосных двигателей,
- готовое шкафное исполнение,
- возможность работы в автоматическом режиме,
- контроль уровня жидкости,
- пригодность для систем водоотведения,
- удобная интеграция в инженерные комплексы.
Таким образом, Grundfos LCD 108.400.3.5A 96435583 представляет собой специализированный контроллер для управления двумя насосами в системах перекачивания жидкости. Устройство получает сигналы от поплавковых датчиков, управляет запуском и остановкой оборудования, а также обеспечивает равномерное распределение времени работы между насосами. Благодаря встроенным функциям защиты, автоматизации и контролю уровня модель подходит для использования в дренажных, канализационных и промышленных насосных установках.
