Контроллер Eliwell ID 985 для точного управления температурой

Eliwell ID 985 — электронный контроллер для управления холодильными установками и поддержания заданного температурного режима. Устройство объединяет измерение температуры, коммутацию исполнительных цепей, управление оттайкой и вентиляторами, а также обработку аварийных состояний. Аппарат применяется как центральный элемент локальной автоматики холодильных камер, витрин и охлаждающих агрегатов. Контроллер сравнивает сигналы датчиков с заданными параметрами и переключает релейные выходы по установленному алгоритму.

Температурное регулирование

Основной контур работает путем сравнения измеренной температуры с уставкой. Для исключения частого переключения компрессора применяется дифференциал, формирующий рабочую зону между включением и отключением выхода. Дополнительные настройки задают задержку пуска, минимальный интервал между включениями и режим поведения при ошибке датчика. К параметрам регулирования относятся:

• рабочая температурная уставка,
• дифференциал переключения,
• верхний и нижний пределы изменения уставки,
• задержка компрессорного выхода,
• минимальный интервал между пусками,
• режим при неисправности датчика,
• коррекция показаний измерительного канала.

Управление оттайкой

Иней на испарителе ухудшает теплопередачу и увеличивает сопротивление воздушному потоку. ID 985 обеспечивает циклическую оттайку по временным настройкам и температурному условию. Завершение выполняется после достижения установленной температуры испарителя либо по истечении максимально разрешенного времени. После оттайки система возвращается к нормальному режиму с учетом заданных задержек. Основные параметры оттайки:

• интервал между циклами,
• максимальная продолжительность процесса,
• температура завершения оттайки,
• условия запуска после подачи питания,
• задержка исполнительных выходов,
• режим отображения температуры,
• параметры восстановления после цикла.

Работа вентиляторов согласуется с состоянием компрессора, оттайки и температурой испарителя. Контроллер позволяет задавать условия включения и блокировки вентиляции, чтобы ограничить подачу теплого воздуха после размораживания. В зависимости от параметрирования вентиляторы могут работать совместно с компрессором, непрерывно. Дискретный вход используется для внешней команды или контроля состояния оборудования. Его функция определяется программной конфигурацией и может связываться с дверным контактом, аварийным сигналом или изменением режима.

Конструкция и интерфейс

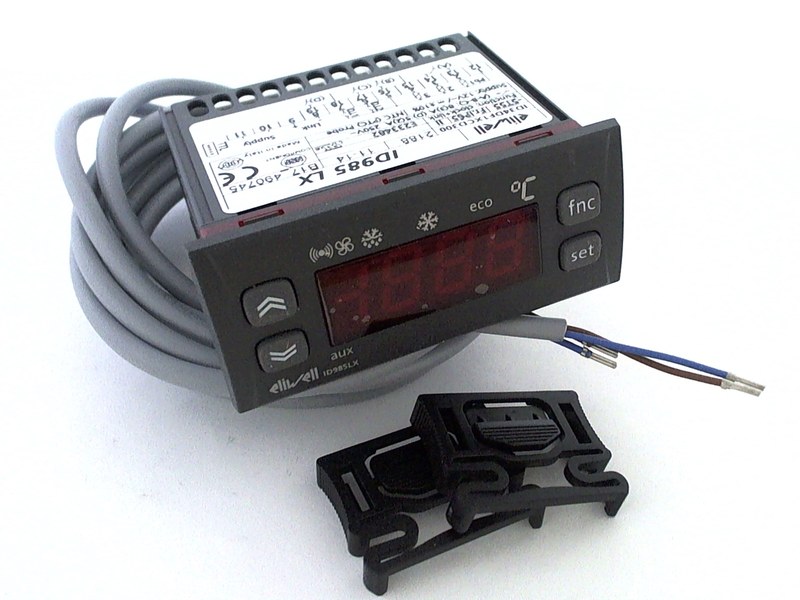

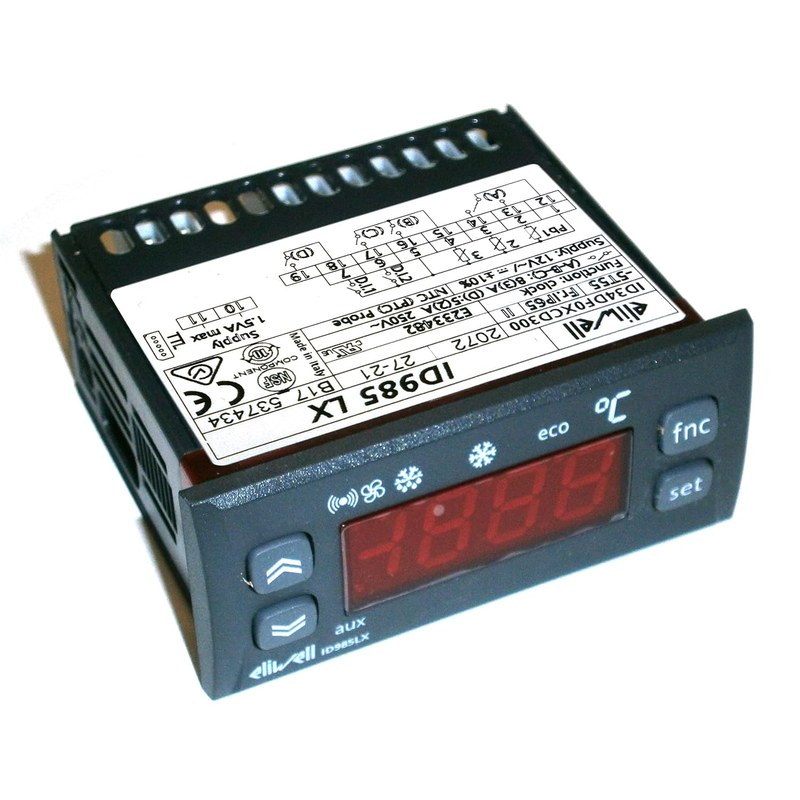

Eliwell ID 985 выполнен в компактном панельном корпусе для монтажа в дверцу шкафа управления или фронтальную панель оборудования. На лицевой стороне расположены цифровой индикатор и клавиши. Электрические соединения выполняются через клеммы в задней части корпуса. Релейные цепи подключают с учетом коммутационной способности конкретного исполнения. Для двигателей, нагревателей и контакторов учитывают пусковые токи и индуктивную составляющую. Сигнальные цепи датчиков рекомендуется прокладывать отдельно от силовых проводников для снижения электромагнитных помех.

Монтаж и настройка

Перед вводом в работу проверяют питание, тип датчиков, назначение выходов и соответствие соединений электрической схеме агрегата. Затем задают температурную уставку, защитные задержки, алгоритм оттайки, режим вентиляторов и аварийные пределы. Настройки согласуют с тепловой инерцией объекта и характеристиками испарителя. При наладке контролируют:

• соответствие датчиков выбранной конфигурации,
• реакцию компрессорного выхода на изменение температуры,
• корректность запуска и завершения оттайки,
• работу вентиляторов после размораживания,
• срабатывание дискретного входа,
• отображение аварийных кодов,
• устойчивость регулирования без частых пусков компрессора.

Эксплуатационные требования

Точность регулирования зависит от размещения датчиков. Датчик камеры должен отражать температуру контролируемого объема без непосредственного воздействия холодной струи или нагретых конструкций. Датчик испарителя устанавливают в точке, позволяющей достоверно определять состояние теплообменника при размораживании. Ошибочное расположение измерительного элемента способно вызвать преждевременное завершение оттайки, увеличение ее продолжительности или нестабильное поддержание температуры. Периодическая проверка включает контроль клеммных соединений, изоляции, показаний датчиков, фактического переключения реле и отсутствия следов перегрева. При изменении режима корректируют дифференциал, периодичность оттайки и задержки вентиляции.

Таким образом, Eliwell ID 985 представляет собой цифровой контроллер для комплексного управления холодильным оборудованием. Его функциональная схема объединяет температурное регулирование, координацию компрессора, оттайки и вентиляции, обработку дискретных сигналов и аварийных состояний. Программируемые пороги и задержки позволяют согласовать алгоритм с динамикой конкретной установки. При корректном подключении датчиков, настройке режимов и соблюдении допустимой нагрузки релейных выходов устройство обеспечивает последовательное выполнение холодильных циклов и стабильное поддержание заданных условий. Компания «Олниса» осуществляет поставку Eliwell ID 985 и другого промышленного оборудования.
