Газовый блок DUNGS MB DLE 412: конструкция, возможности и применение

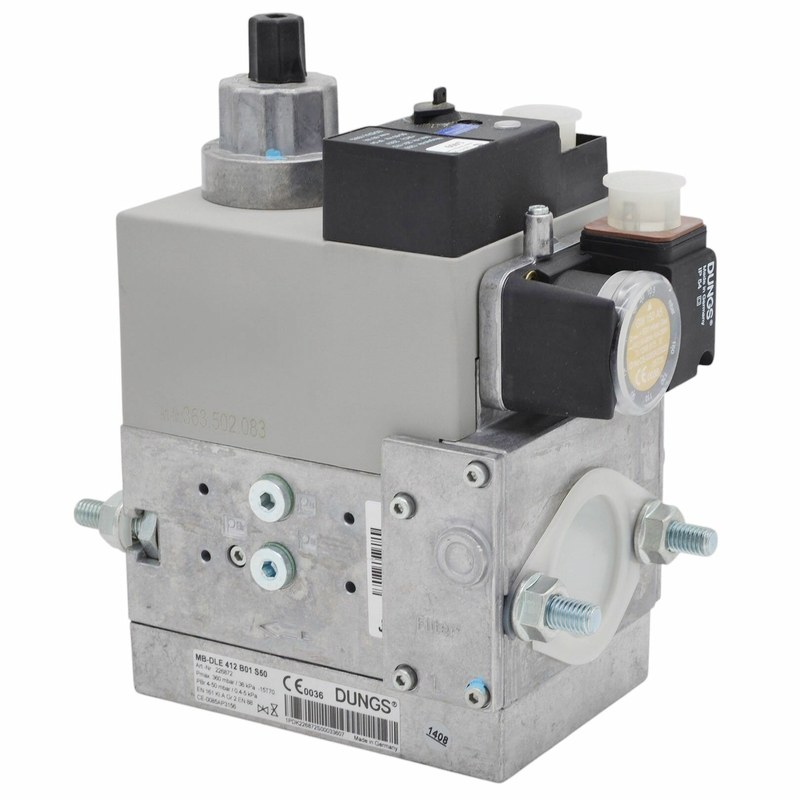

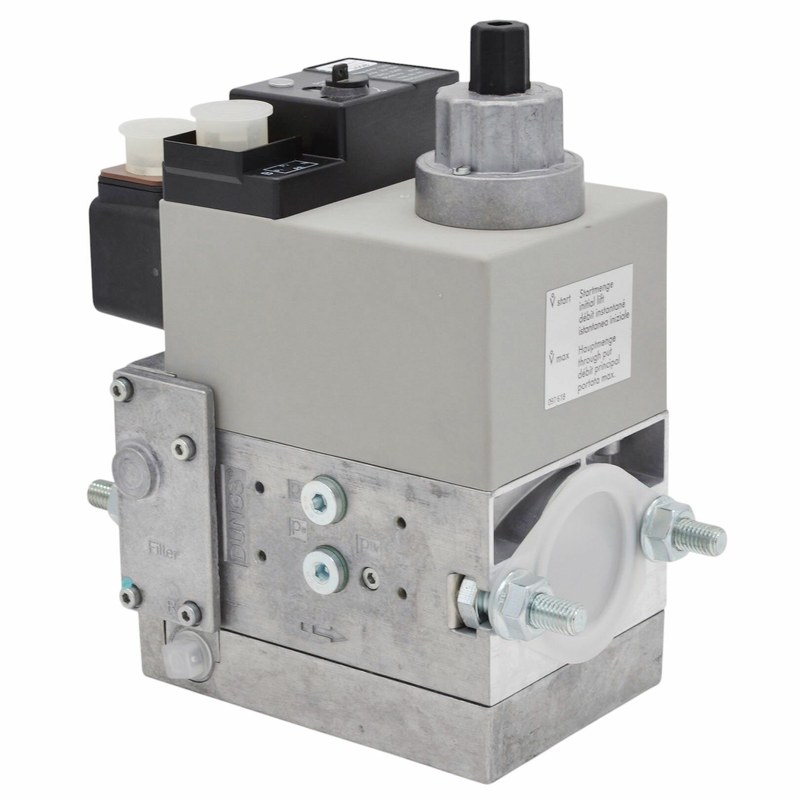

DUNGS MB-DLE 412 представляет собой компактный газовый мультиблок для автоматизированной газовой линии горелочного оборудования. В одном корпусе объединены фильтрация, регулирование давления, контроль входного давления и двойное электромагнитное отсечение потока. Такая компоновка уменьшает число отдельных элементов и резьбовых соединений газовой рампы. Устройство применяется там, где требуется управляемая подача газа к горелке с автоматическим закрытием тракта при остановке установки, исчезновении напряжения или аварийном сигнале. Конструкция ориентирована на работу в составе промышленной и теплотехнической автоматики.

Технические характеристики и параметры

MB-DLE 412 относится к комбинированной газовой арматуре DUNGS серии MultiBloc. Исполнение рассчитано на газообразные среды, предусмотренные для соответствующей модификации. Присоединительные размеры, диапазон регулирования, напряжение катушек и допустимое входное давление зависят от исполнения. При проектировании учитываются:

• типоразмер MB-DLE 412,
• двухклапанная схема отсечения,
• встроенный регулятор давления,
• встроенный фильтр,
• реле контроля давления газа,
• электромагнитный привод клапанов,
• настройка выходного давления в рабочем диапазоне,
• контрольные точки для измерения давления,
• допустимое монтажное положение,
• соответствие электрических параметров цепям управления.

Функциональная схема и принцип работы

Газ поступает во входную полость мультиблока, проходит фильтр и направляется к регулятору давления. Регулирующий узел снижает входное давление до значения, требуемого горелкой, и поддерживает его при изменении расхода в пределах рабочего диапазона. Далее поток проходит через два последовательно расположенных автоматических клапана. Электромагнитные приводы открывают их только при наличии управляющего питания; после снятия напряжения возвратные элементы закрывают проход. Основные процессы включают:

• фильтрацию газа перед регулирующими и запорными элементами,
• редуцирование и стабилизацию выходного давления,
• контроль минимально допустимого давления,
• электрическое открытие газового тракта по команде автоматики,
• автоматическое закрытие двух клапанов при снятии питания,
• обеспечение штатного запуска и останова горелки.

Взаимодействие с автоматикой

Перед пуском горелки система управления должна получить допустимые сигналы от защитных цепей и контроля давления. После выполнения пусковой логики питание поступает на электромагнитные приводы, клапаны открывают тракт, а регулятор формирует требуемое давление. При работе расход определяется нагрузкой горелки и пропускной способностью линии. При аварийном останове, потере электропитания или разрыве разрешающей цепи клапаны закрываются. При наладке контролируются:

• напряжение питания исполнительных катушек,
• правильность подключения реле давления,
• давление перед мультиблоком,
• давление после регулятора,
• отсутствие утечек на соединениях,
• герметичность закрытых клапанов,
• устойчивость давления при изменении нагрузки.

Монтаж и ввод в эксплуатацию

Мультиблок устанавливают по направлению потока, указанному на корпусе. Перед монтажом трубопровод очищают от окалины, стружки и загрязнений. Механические нагрузки от труб не должны передаваться на корпус. Резьбовые соединения герметизируют материалами, совместимыми с газовой средой, исключая попадание уплотнителя внутрь канала. Электрические подключения выполняют при снятом напряжении с соблюдением схемы привода и автоматики. После монтажа выполняют:

• контроль герметичности соединений,
• проверку входного и выходного давления,
• настройку регулятора,
• проверку срабатывания реле давления,
• контроль открытия клапанов,
• проверку закрытия при снятии управляющего сигнала,
• оценку стабильности работы на разных нагрузках.

Таким образом, DUNGS MB-DLE 412 представляет собой интегрированный узел газовой арматуры, объединяющий фильтрацию, регулирование давления, контроль минимального давления и двойное автоматическое отсечение газа. Такая компоновка позволяет компактно построить газовую рампу, сократить число внешних соединений и обеспечить согласованную работу регулирующих и запорных элементов. Корректная эксплуатация требует соблюдения направления потока, допустимых параметров давления, электрических характеристик приводов и регламентной проверки герметичности. Компания «Олниса» осуществляет поставку промышленного оборудования DUNGS, включая газовые мультиблоки MB-DLE 412 для автоматизированных систем сжигания газообразного топлива и автоматизированных газовых линий.
