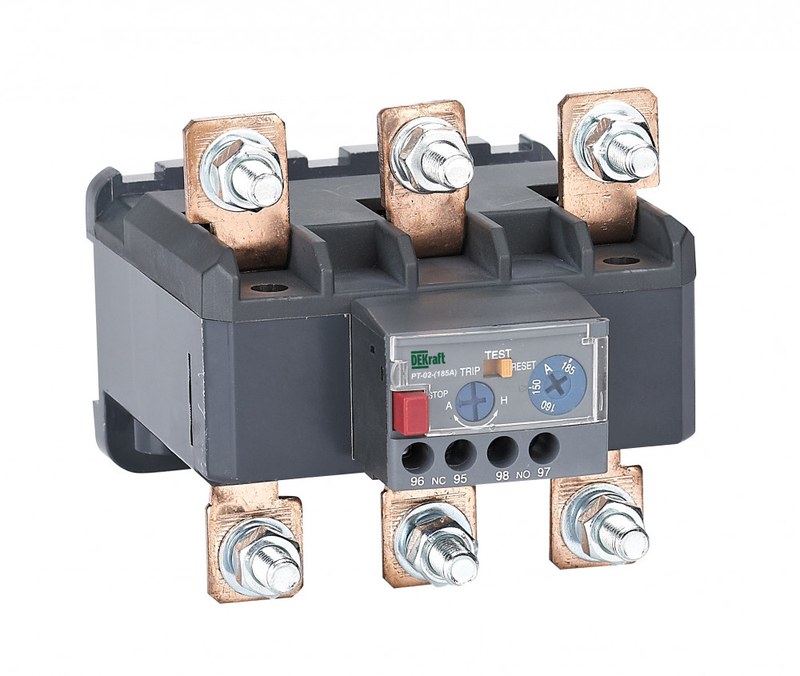

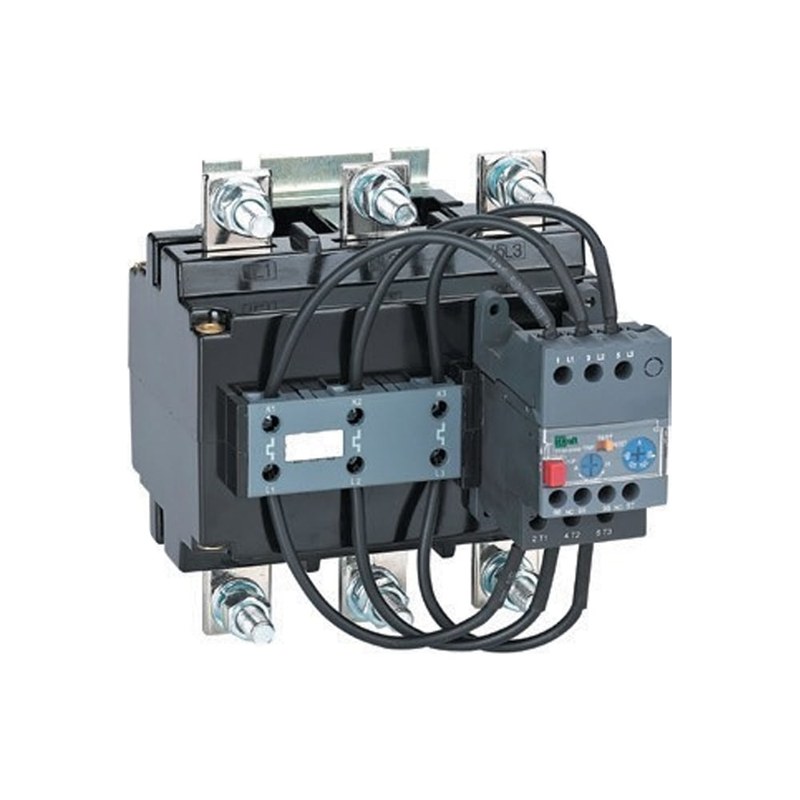

DEKraft РТ-02 23505DEK — тепловое реле перегрузки 105–135 А для контакторов КМ-102

DEKraft РТ-02 23505DEK предназначено для защиты трехфазных электродвигателей и цепей переменного тока от продолжительной токовой перегрузки и аварийных режимов, способных вызвать перегрев обмоток. Реле применяется совместно с контактором и отключает цепь управления при возникновении условий, опасных для двигателя. Выбранное исполнение рассчитано на регулировку тока срабатывания в пределах 105–135 А и используется с контакторами DEKraft КМ-102 группы 115–185 А. Серия РТ-02 также обеспечивает реакцию на асимметрию фаз, затянутый пуск и заклинивание ротора.

Технические характеристики

Основные параметры DEKraft РТ-02 23505DEK, определяющие условия применения устройства:

• производитель — DEKraft,
• серия — РТ-02,
• референс — 23505DEK,
• тип устройства — тепловое реле перегрузки,
• число полюсов — 3,
• диапазон токовой уставки — 105–135 А,
• совместимая серия контакторов — КМ-102,
• диапазон контакторов по току — 115–185 А,
• класс расцепления — 10,
• режим повторного включения — ручной или автоматический,
• защита от перегрузки — предусмотрена,
• реакция на асимметрию фаз — предусмотрена,
• защита при затянутом пуске — предусмотрена,
• реакция на заклинивание ротора — предусмотрена,
• назначение — защита электродвигателей и цепей переменного тока.

Особенности конструкции устройств

Работа РТ-02 основана на тепловом принципе контроля нагрузки. Ток двигателя проходит через три силовых полюса реле и нагревает чувствительные элементы пропорционально величине и продолжительности перегрузки. Если ток превышает установленное значение достаточно долго, механизм воздействует на вспомогательную цепь управления контактором. После срабатывания катушка контактора обесточивается, силовые контакты размыкаются, и двигатель отключается от сети. Таким образом, реле не выполняет функцию силового выключателя самостоятельно, а работает совместно с контактором, воздействуя на его цепь управления. Диапазон 105–135 А позволяет установить порог в соответствии с фактическим номинальным током двигателя. Уставку следует выбирать по паспортным данным конкретного электропривода, а не только по мощности агрегата, поскольку рабочий ток зависит от напряжения, коэффициента мощности, КПД и режима эксплуатации. Класс расцепления 10 характеризует временную зависимость защитного механизма. Реле допускает нормальный кратковременный пусковой ток двигателя, однако при чрезмерно продолжительном пуске или устойчивой перегрузке размыкает цепь управления. Такая логика позволяет отделять допустимый пусковой режим от длительного теплового воздействия, опасного для обмоток. Трехполюсная конструкция обеспечивает контроль нагрузки во всех фазах. Если одна фаза оказывается существенно нагружена иначе, чем остальные, тепловое состояние чувствительных элементов становится несимметричным. Производитель прямо указывает асимметрию фаз среди режимов, от которых серия РТ-02 предназначена защищать двигатель. Отдельно предусмотрены два варианта восстановления работы после срабатывания.

Области применения

DEKraft РТ-02 23505DEK используется в системах управления мощными трехфазными электродвигателями. Основные направления применения:

• насосные станции,
• вентиляционные установки,
• компрессоры,
• конвейерные линии,
• станочное оборудование,
• промышленные электроприводы,
• системы водоснабжения,
• технологические насосы,
• дробильное оборудование,
• вентиляторы большой мощности,
• шкафы управления двигателями,
• силовые сборки на базе контакторов КМ-102,
• автоматизированные производственные установки.

Компания «Олниса» осуществляет поставку тепловых реле DEKraft, контакторов и другой пускорегулирующей аппаратуры для промышленных электроприводов. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать обозначение DEKraft РТ-02 105–135 А и референс 23505DEK. Серия включает большое количество исполнений с различными диапазонами токовой уставки, поэтому совпадение только названия РТ-02 недостаточно для корректного заказа.

Преимущества

Практические достоинства DEKraft РТ-02 связаны с защитой электродвигателя от режимов, которые не всегда приводят к мгновенному срабатыванию автоматического выключателя:

• контроль продолжительной токовой перегрузки,
• защита двигателя при затянувшемся пуске,
• реакция на опасную асимметрию фаз,
• отключение при блокировке вращения ротора,
• регулировка уставки под конкретный электродвигатель,
• совместная работа с силовым контактором,
• возможность ручного восстановления после аварии,
• возможность автоматического повторного включения,
• трехфазный контроль нагрузки,
• удобная интеграция в шкафы управления,
• пригодность для мощных промышленных приводов,
• возможность замены защитного элемента без замены всей контакторной группы.

Таким образом, DEKraft РТ-02 23505DEK представляет собой трехполюсное тепловое реле перегрузки с регулируемым диапазоном 105–135 А. Оно рассчитано на совместную работу с контакторами КМ-102 группы 115–185 А и предназначено для защиты электродвигателей от перегрузки, асимметрии фаз, затянутого пуска и заклинивания ротора. Класс расцепления 10 позволяет учитывать характерный пусковой режим двигателя, а наличие ручного и автоматического возврата дает возможность адаптировать защиту к логике конкретной системы управления.
