DEKraft КУ-01 24038 — катушка управления 230 В для контакторов КМ-102 265–330 А

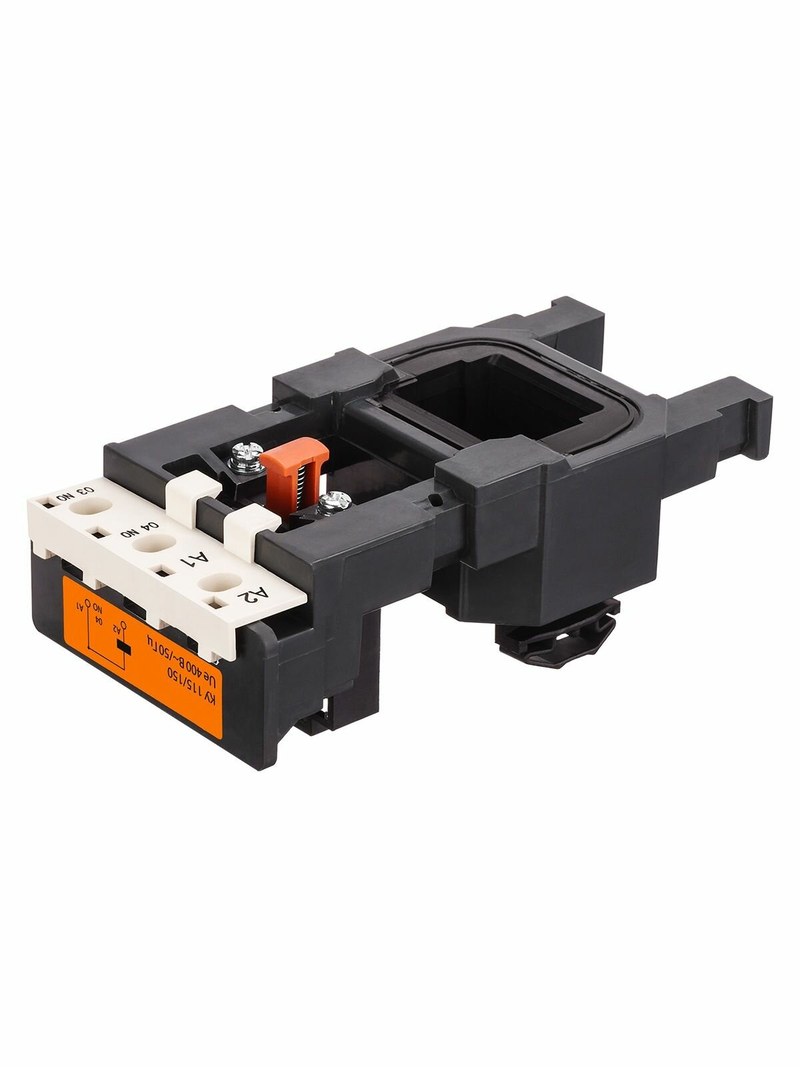

Катушка управления является электромагнитным узлом контактора, от которого непосредственно зависит включение силовых контактов по внешней команде. DEKraft КУ-01 КУ01-265-330А-230В применяется в мощных контакторах КМ-102 и рассчитана на цепь управления переменного тока 230 В. Выбранное исполнение относится к группе для контакторов номиналом 265 и 330 А. Его можно использовать при сервисной замене вышедшей из строя катушки либо при изменении напряжения цепи управления совместимого контактора без необходимости заменять весь коммутационный аппарат. Именно такое назначение серии КУ-01 указывает каталог DEKraft.
Технические характеристики
Основные параметры DEKraft КУ-01 24038, важные при подборе и установке, включают:
- производитель — DEKraft,
- серия — КУ-01,
- исполнение — КУ01-265-330А-230В,
- каталожный номер — 24038,
- тип устройства — сменная катушка управления контактора,

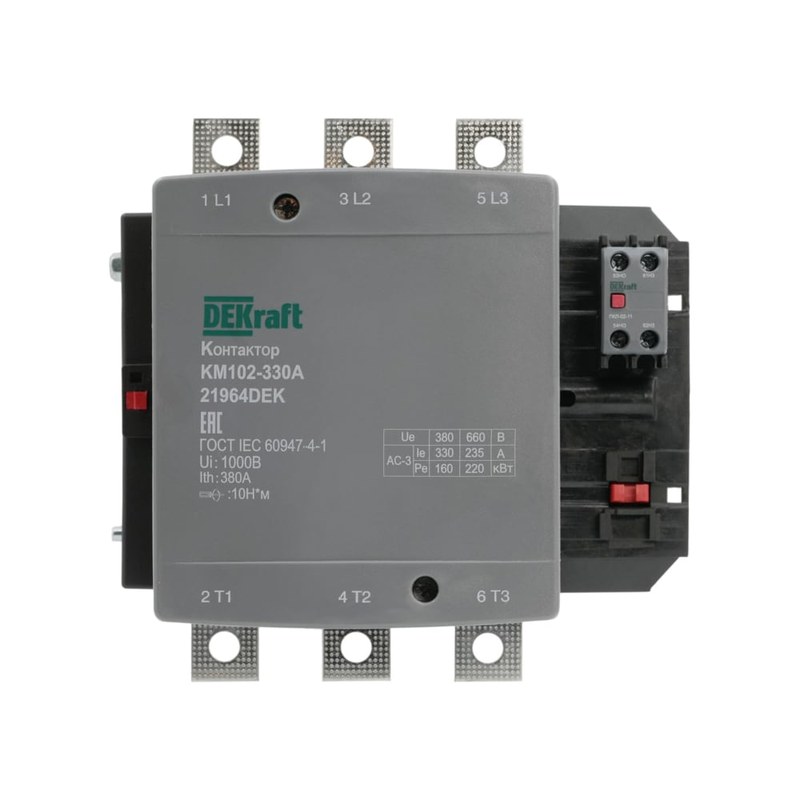

- совместимая серия контакторов — КМ-102,
- совместимый типоразмер — 265–330 А,
- номинальное напряжение управления — 230 В AC,
- рабочий диапазон напряжения срабатывания — 0,85–1,10 Uc,
- диапазон напряжения отпускания — 0,20–0,75 Uc,
- потребление при срабатывании для типоразмера 265–330 А — около 1198 ВА,
- потребление в режиме удержания — около 83 ВА,
- рабочая температура серии — от −40 до +50 °C,
- степень защиты — IP20,
- назначение — замена штатной катушки или изменение напряжения цепи управления,
- монтаж — внутрь совместимого контактора КМ-102.
Особенности конструкции устройств
КУ-01 представляет собой электромагнитную катушку с изолированной обмоткой. После подачи управляющего напряжения через обмотку проходит переменный ток, вследствие чего внутри магнитной системы формируется поле. Оно воздействует на подвижный якорь контактора и приводит силовой механизм в рабочее положение. После притяжения якоря основные контакты КМ-102 переключаются и силовая нагрузка получает питание. Когда напряжение на катушке снимается либо снижается ниже уровня удержания, магнитное усилие становится недостаточным, возвратная система переводит механизм обратно, а силовые контакты возвращаются в исходное состояние. Для рассматриваемого исполнения номиналом является напряжение 230 В AC. Контактор рассчитан на устойчивое срабатывание при напряжении от 85 до 110 % Uc, тогда как отпускание происходит в диапазоне 20–75 % номинального управляющего напряжения. Эти пределы важны при проектировании схемы автоматики, поскольку значительная просадка напряжения способна вызвать нестабильное удержание магнитной системы. Особенность крупного типоразмера 265–330 А состоит в заметной разнице между энергией, необходимой для первоначального притяжения якоря, и мощностью последующего удержания. В момент включения магнитная система должна быстро преодолеть механическое сопротивление и воздушный зазор, поэтому пусковое потребление существенно выше установившегося. После замыкания магнитопровода необходимая энергия уменьшается.
Области применения
DEKraft КУ-01 24038 используется в силовых схемах управления оборудованием на базе контакторов КМ-102. Основные направления применения:
- шкафы управления электродвигателями,
- насосные станции,
- вентиляционные установки,
- компрессорное оборудование,
- промышленные приводные системы,
- распределительные шкафы,
- системы автоматического ввода оборудования,
- управление мощными трехфазными нагрузками,
- ремонт контакторов КМ-102,
- замена поврежденной управляющей обмотки,
- переоснащение цепи управления на 230 В,
- сервисное обслуживание промышленной коммутационной аппаратуры.
Компания «Олниса» осуществляет поставку контакторов DEKraft, катушек управления и других компонентов пускорегулирующей аппаратуры. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации позиции рекомендуется использовать полное обозначение КУ01-265-330А-230В и каталожный номер 24038. Это позволяет отделить ее от исполнений той же группы на 110 и 400 В, которые имеют другие номера заказа.
Преимущества
Практическая ценность DEKraft КУ-01 связана с возможностью обслуживать силовой контактор без полной замены коммутационного аппарата:
- восстановление контактора после повреждения управляющей обмотки,
- возможность сохранить исправную силовую часть КМ-102,
- адаптация контактора к цепи управления на 230 В,
- раздельная замена электромагнитного узла,
- точная привязка к крупным типоразмерам контакторов,
- удобство формирования сервисного запаса,
- сокращение объема ремонтных работ,
- пригодность для мощных электроприводных систем,
- сохранение штатной механики контактора,
- простая идентификация по отдельному каталожному номеру.
Таким образом, DEKraft КУ-01 КУ01-265-330А-230В 24038 представляет собой сменную управляющую катушку для контакторов КМ-102 номиналом 265–330 А. Она формирует электромагнитное усилие, необходимое для включения силового механизма, и рассчитана на управляющее напряжение 230 В переменного тока. Возможность заменить катушку отдельно от всего контактора упрощает ремонт и позволяет изменить электрические параметры управляющей цепи при сохранении исправной силовой части. При подборе необходимо одновременно учитывать типоразмер КМ-102 и номинал напряжения катушки.
