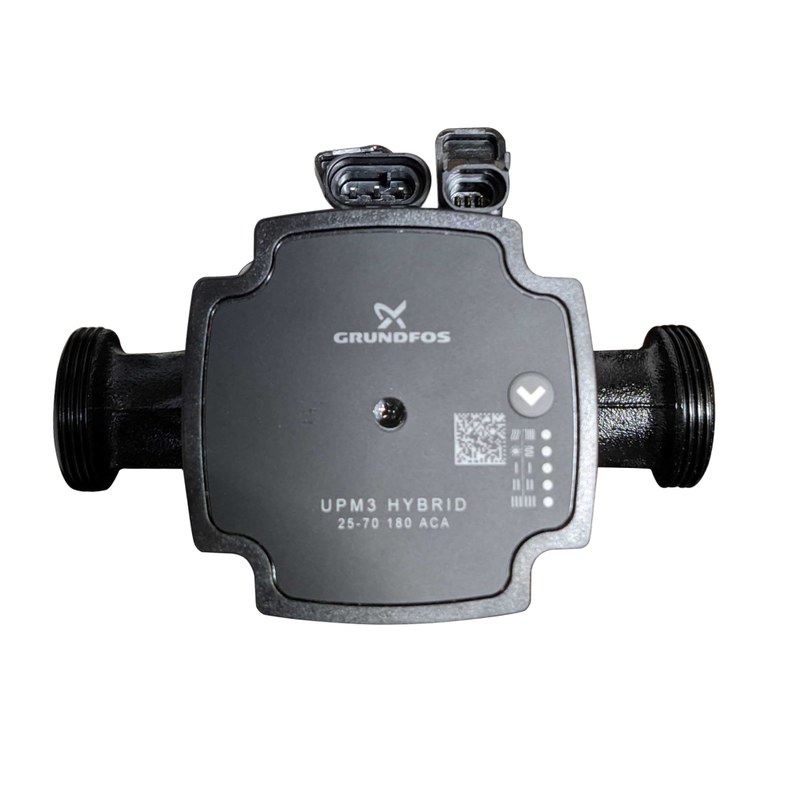

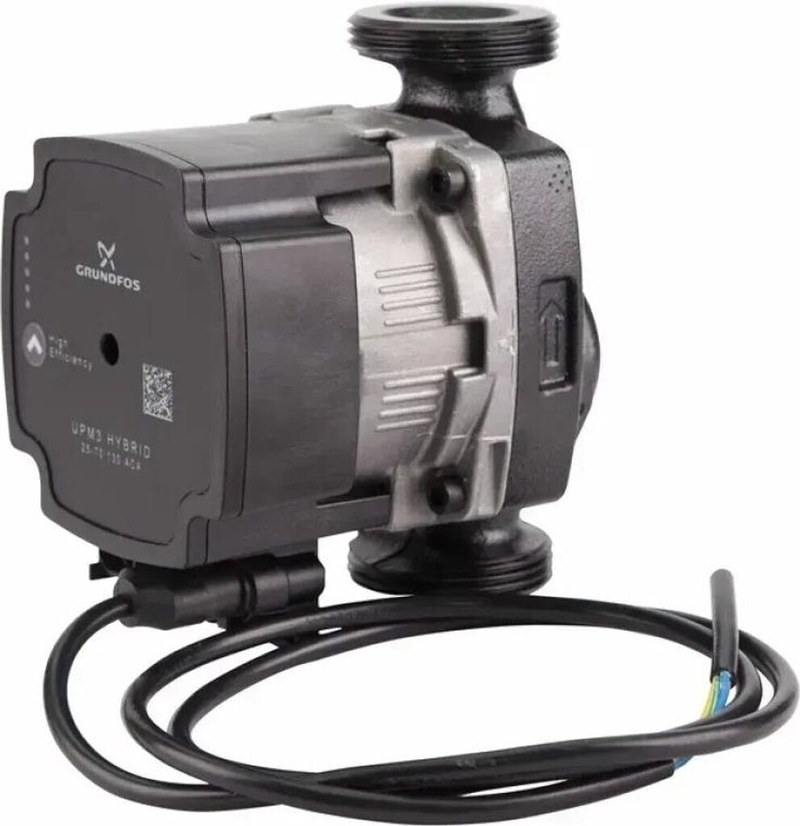

Grundfos UPM3 HYBRID 25-70 180 — энергоэффективный циркуляционный насос с напором до 7 м

Grundfos UPM3 HYBRID 25-70 180 предназначен для принудительной циркуляции теплоносителя в отопительных и других закрытых гидравлических контурах. Насос относится к высокоэффективным моделям с электронно-коммутируемым двигателем и способен самостоятельно изменять рабочую характеристику либо получать внешнюю команду от автоматики оборудования. Исполнение 25-70 180 рассчитано на максимальный напор до 7 м и имеет монтажную длину 180 мм. Главная особенность версии HYBRID заключается в сочетании внутренних алгоритмов регулирования и внешнего PWM-управления. Благодаря этому один насос можно использовать как автономно, так и в составе котла, теплового насоса или другого оборудования, где производительность задается главным контроллером.

Технические характеристики

Основные параметры Grundfos UPM3 HYBRID 25-70 180 определяют гидравлические возможности и способы управления насосом:

• производитель — Grundfos,
• серия — UPM3,
• исполнение — HYBRID,
• модель — UPM3 HYBRID 25-70 180,
• тип оборудования — высокоэффективный циркуляционный насос с мокрым ротором,
• максимальный номинальный напор — 7 м,
• монтажная длина — 180 мм,
• присоединение — G 1½",
• питание — 1 × 230 В,
• частота сети — 50 Гц,
• минимальная потребляемая мощность — около 2 Вт,
• максимальная потребляемая мощность — около 52 Вт,
• минимальный ток — около 0,04 А,
• масса — около 2 кг.

Особенности конструкции устройств

UPM3 HYBRID построен по схеме циркуляционного насоса с мокрым ротором. В такой конструкции ротор двигателя находится в рабочей среде, а теплоноситель одновременно участвует в охлаждении и смазке внутренних вращающихся элементов. Отдельный вентилятор двигателя и классическое торцевое уплотнение между гидравлической и моторной частями не требуются. В приводе применяется электронно-коммутируемый двигатель с постоянными магнитами. Электроника изменяет скорость вращения ротора вместо традиционного ступенчатого переключения обмоток. Благодаря этому производительность можно плавно подстраивать под текущую потребность гидравлической системы. Обозначение 70 соответствует максимальному напору 7 м. Для версии HYBRID предусмотрено несколько внутренних рабочих характеристик. Пользователь или управляющая система может выбрать постоянную скорость, регулирование по пропорциональному давлению либо режим поддержания постоянного перепада. При уменьшении расхода насос способен снижать создаваемый напор и одновременно сокращать энергопотребление.

Области применения

Grundfos UPM3 HYBRID 25-70 180 используется в системах, где расход теплоносителя должен автоматически изменяться в зависимости от нагрузки. Основные направления применения:

• радиаторные системы отопления,
• контуры теплых полов,
• газовые котлы,
• электрические котлы,
• тепловые насосы,
• гидравлические модули HVAC,
• смесительные узлы,
• буферные емкости,
• системы с погодозависимым регулированием,
• контуры с термостатическими клапанами,
• котельные модули,
• системы с внешним PWM-контроллером,
• циркуляционные контуры с переменным гидравлическим сопротивлением.

Компания «Олниса» осуществляет поставку циркуляционных насосов Grundfos для отопительных и инженерных систем. Клиентам доступны технические консультации по представленным исполнениям и оперативная доставка по всей стране. Для точной идентификации рекомендуется указывать полное обозначение Grundfos UPM3 HYBRID 25-70 180, поскольку серия включает версии с монтажной длиной 130 и 180 мм, присоединениями разных диаметров и различными алгоритмами управления.

Преимущества

Практические достоинства Grundfos UPM3 HYBRID связаны с возможностью адаптировать циркуляцию к реальной нагрузке системы:

• плавное изменение производительности вместо постоянной работы на максимальной скорости,
• снижение энергопотребления при малом расходе теплоносителя,
• возможность автономного регулирования без внешнего контроллера,
• поддержка управления от автоматики котла через PWM,
• гибкая работа в контурах с переменным гидравлическим сопротивлением,
• отсутствие отдельного вентилятора охлаждения двигателя,
• небольшое количество обслуживаемых механических элементов,
• автоматическая защита электродвигателя,
• компактная интеграция в отопительное оборудование,
• совместимость с распространенной монтажной длиной,
• пригодность для современных регулируемых отопительных систем,
• возможность использовать несколько алгоритмов управления на одной аппаратной платформе.

Таким образом, Grundfos UPM3 HYBRID 25-70 180 представляет собой высокоэффективный циркуляционный насос с максимальным напором до 7 м и электронным управлением скоростью. В отличие от простого трехскоростного агрегата его производительность может изменяться автоматически в зависимости от выбранной характеристики либо внешней команды. Сочетание внутренних режимов, PWM-управления, компактной конструкции с мокрым ротором и монтажной длины 180 мм делает эту версию удобной для котельной техники, тепловых насосов и современных отопительных контуров. Максимальная потребляемая мощность около 52 Вт сочетается с возможностью существенно снижать ее при работе на частичной нагрузке.
