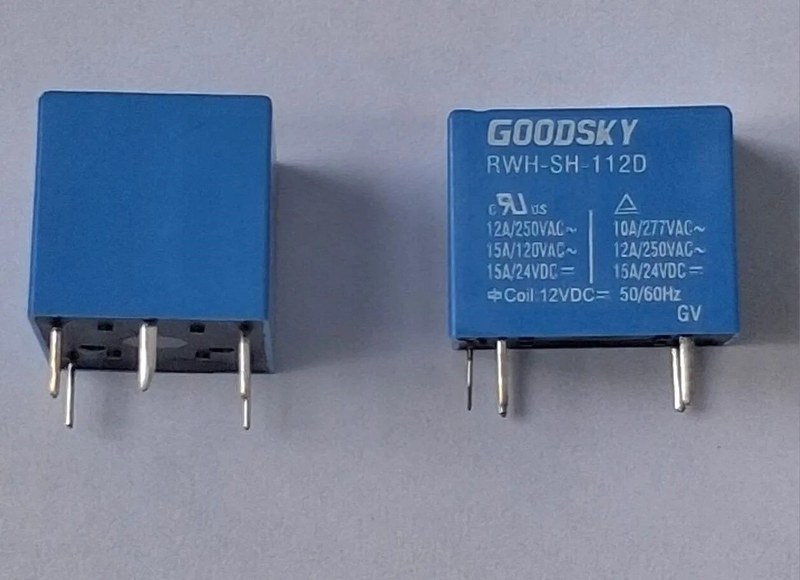

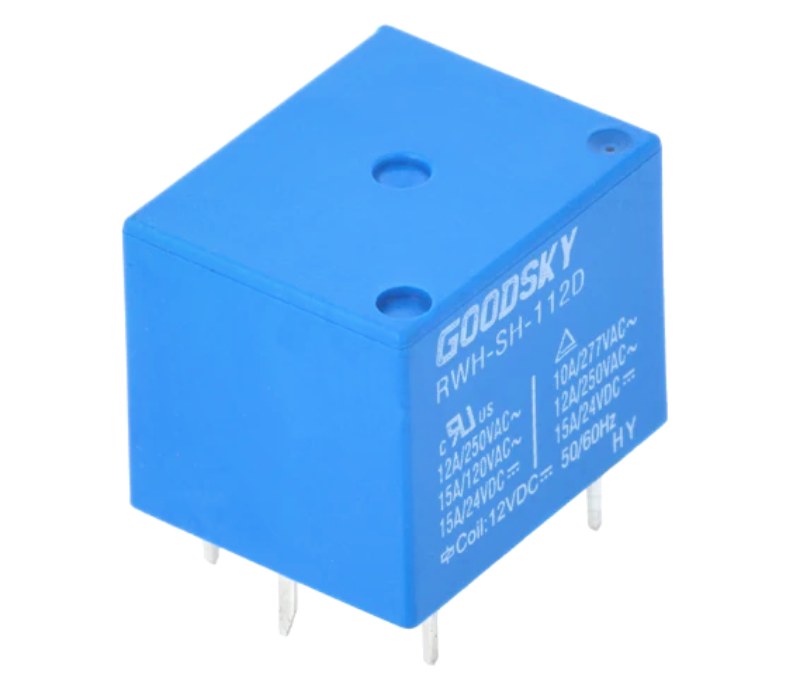

Goodsky RWH-SH-112D — миниатюрное электромагнитное реле 12 В для плат управления

Goodsky RWH-SH-112D предназначено для электрического переключения нагрузки по управляющему сигналу небольшой мощности. Катушка реле работает от постоянного напряжения 12 В, а контактная группа SPDT позволяет переключать общий вывод между нормально замкнутой и нормально разомкнутой цепями. Такая схема удобна в автоматике, бытовой технике, управляющих модулях и электронных устройствах, где силовую нагрузку необходимо гальванически отделить от низковольтного управляющего сигнала. Исполнение относится к миниатюрной серии RWH и монтируется непосредственно на печатную плату. Несмотря на компактные размеры корпуса, контактная система рассчитана на ток до 15 А.

Технические характеристики

Основные параметры Goodsky RWH-SH-112D определяют электрические возможности катушки и контактной системы:

• производитель — Goodsky,
• серия — RWH,
• модель — RWH-SH-112D,
• тип устройства — электромагнитное реле,
• исполнение — миниатюрное,
• конфигурация контактов — SPDT,
• число переключающих групп — 1,
• номинальное напряжение катушки — 12 В DC,
• рабочий ток катушки — около 30 мА,
• сопротивление катушки — 400 Ом,
• монтаж — на печатную плату,
• число выводов — 5,
• размер корпуса — примерно 19 × 15,4 × 15 мм.

Особенности конструкции устройств

Принцип работы RWH-SH-112D основан на электромагнитном приводе. После подачи постоянного напряжения на катушку через нее проходит ток, создающий магнитное поле. Оно перемещает якорь, механически связанный с контактной системой, и переводит общий контакт из одного положения в другое. После снятия управляющего напряжения возвратный механизм возвращает контакты в исходное состояние. Конфигурация SPDT дает один общий вывод, нормально замкнутый и нормально разомкнутый контакт. Благодаря этому реле может не только включать или отключать нагрузку, но и переключать ее между двумя независимыми цепями. Такая схема используется при изменении режима устройства, резервировании линий, управлении исполнительными механизмами и переключении питания. Катушка рассчитана на номинальные 12 В DC. Ее сопротивление около 400 Ом определяет сравнительно небольшое потребление управляющей цепи — примерно 360 мВт. Поэтому катушку можно включать через транзисторный ключ, драйвер или другой электронный выход, рассчитанный на соответствующий ток. Контактная группа выполнена из сплава AgSnO₂. Материал применяется в коммутационных устройствах благодаря стойкости к электрической дуге и пригодности для работы с относительно высокими токами. При выборе нагрузки необходимо учитывать ее характер: паспортные значения для резистивной нагрузки нельзя напрямую переносить на двигатели, трансформаторы, лампы или емкостные входы, где стартовый ток может существенно превышать установившийся.

Области применения

Goodsky RWH-SH-112D используется в электронных и электромеханических устройствах, где низковольтный управляющий сигнал должен переключать более мощную нагрузку. Основные направления применения:

• платы промышленной автоматики,
• системы управления электропитанием,
• контроллеры бытовой техники,
• климатическое оборудование,
• модули управления насосами,
• системы вентиляции,
• контроллеры нагревательных элементов,
• источники питания,
• электронные таймеры,
• охранные и сигнализационные устройства,
• управление освещением,
• интерфейсные релейные платы,
• электронные блоки с переключением AC- и DC-нагрузки.

Компания «Олниса» осуществляет поставку электромагнитных реле Goodsky и других электронных компонентов для систем автоматики и промышленного оборудования. Клиентам доступны технические консультации по представленным позициям и оперативная доставка по всей стране. Для точной идентификации рекомендуется использовать полное обозначение Goodsky RWH-SH-112D, поскольку серия RWH включает исполнения с различным напряжением катушки и конфигурацией контактной группы.

Преимущества

Практические достоинства Goodsky RWH-SH-112D связаны с сочетанием компактности и достаточно высокой коммутационной способности:

• переключение силовой нагрузки низковольтным управляющим сигналом,
• гальваническое разделение управляющей и коммутируемой цепей,
• возможность переключения между двумя выходными направлениями,
• компактное размещение непосредственно на печатной плате,
• небольшая нагрузка на управляющий каскад,
• подходящее исполнение для автоматических контроллеров,
• быстрое электромеханическое переключение,
• стойкий материал контактной группы,
• значительный механический ресурс,
• широкий рабочий температурный диапазон,
• пригодность для бытовой и промышленной электроники,
• универсальность для AC- и DC-коммутации в пределах допустимых параметров.

Таким образом, Goodsky RWH-SH-112D представляет собой компактное электромагнитное реле с катушкой 12 В DC и одной перекидной контактной группой SPDT. Оно способно коммутировать резистивную нагрузку до 12 А при 250 В AC и до 15 А при 24 В DC, сохраняя при этом небольшие размеры корпуса и возможность непосредственного монтажа на PCB.
