Реле DEKraft РТ-03 для промышленной автоматики и электрооборудования

DEKraft РТ-03 — серия трехполюсных электротепловых реле для защиты цепей переменного тока и электродвигателей при длительной перегрузке, асимметрии фаз, затянутом пуске и заклинивании ротора. Аппарат применяется совместно с контактором и формирует команду на отключение силовой цепи при режиме, способном вызвать недопустимый нагрев обмоток двигателя. Принцип защиты основан на тепловом воздействии тока на биметаллические элементы, поэтому время срабатывания зависит от величины перегрузки и ее продолжительности.

Технические параметры

Серия включает исполнения для разных токовых диапазонов. Основные параметры РТ-03:

• трехполюсное исполнение силовой цепи,
• диапазоны токовых уставок в зависимости от модификации от 0,1 до 95 А,
• номинальные рабочие напряжения 230, 400 и 660 В,
• номинальное напряжение изоляции 690 В,
• импульсное выдерживаемое напряжение основной цепи 8 кВ,
• импульсное выдерживаемое напряжение вспомогательной цепи 6 кВ,
• частоту сети 50/60 Гц,
• класс расцепления 10А,
• контактную группу 1НО+1НЗ,
• условный тепловой ток вспомогательных контактов 6 А,
• климатическое исполнение УХЛ4.

Класс расцепления 10А задает времятоковую характеристику при перегрузке и ориентирован на стандартные условия пуска асинхронных двигателей. Конкретное исполнение выбирают так, чтобы номинальный ток двигателя находился внутри регулируемого диапазона шкалы. Уставку задают по рабочему току двигателя с учетом условий эксплуатации и требований схемы, а не по максимальному току контактора.

Конструктивное исполнение

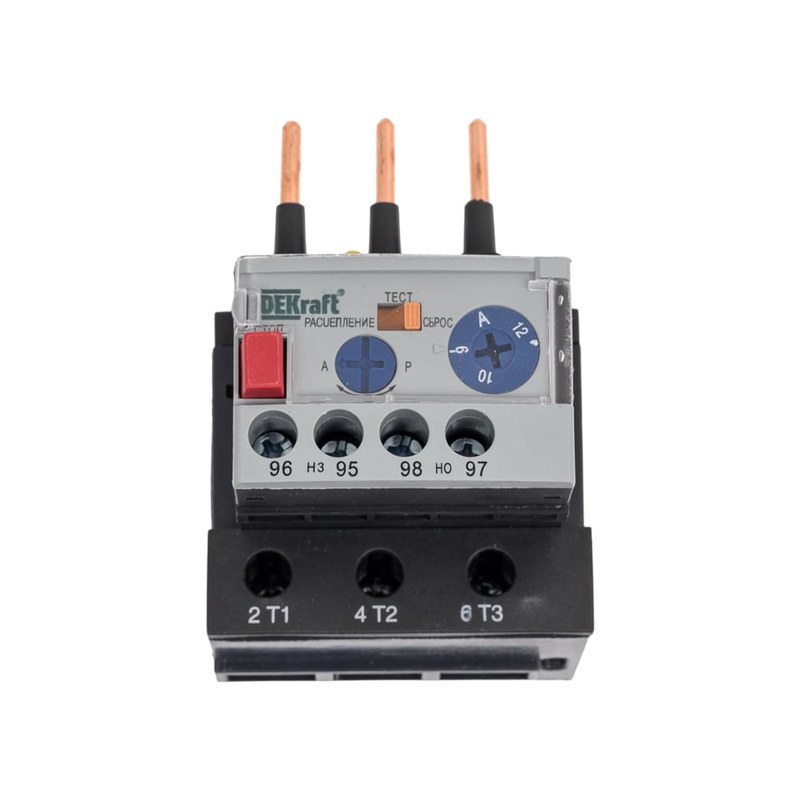

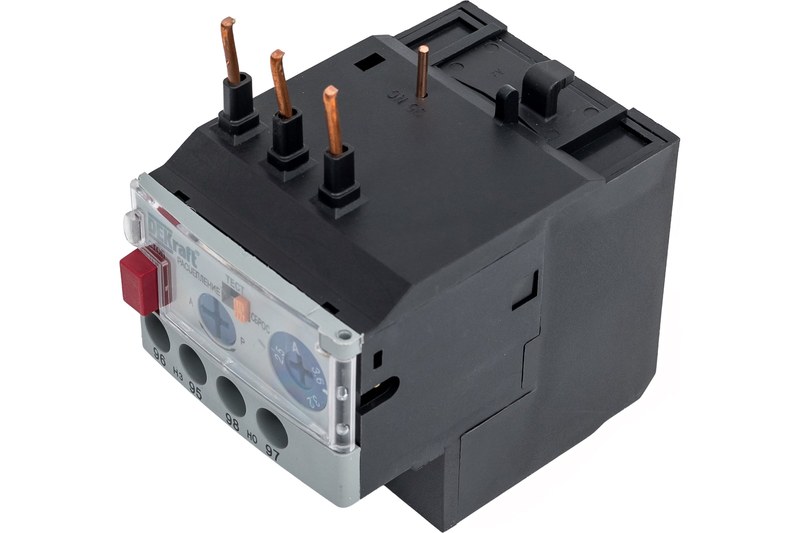

РТ-03 выполнено как электромеханическое устройство прямого действия. Три силовых канала размещены в общем изолирующем корпусе, а механическая связь биметаллических элементов объединена с узлом переключения вспомогательных контактов. На лицевой части находятся регулятор тока срабатывания, элементы проверки и возврата, а также выбор режима повторного включения. Предусмотрены ручной и автоматический возврат после остывания теплового механизма. Реле может монтироваться непосредственно с контактором, что сокращает длину силовых соединений и упрощает компоновку пускателя. В отдельных схемах допускается самостоятельная установка с соответствующим основанием. Сечение присоединяемых проводников и момент затяжки силовых клемм зависят от токового габарита.

Вспомогательные цепи и настройка

Встроенные контакты работают в цепях управления и сигнализации, а не коммутируют двигатель непосредственно. Нормально замкнутый контакт включают последовательно с катушкой контактора, чтобы при срабатывании реле снять с нее питание. Нормально разомкнутый контакт может передавать аварийный сигнал на индикатор, вход контроллера или промежуточное реле. При наладке выполняют следующие операции:

• сверяют диапазон исполнения с током двигателя,
• устанавливают требуемое значение на шкале реле,
• проверяют надежность силовых и управляющих соединений,
• контролируют отключение контактора через нормально замкнутый контакт,
• проверяют аварийную сигнализацию через нормально разомкнутый контакт,
• используют тестовую функцию для проверки механизма,
• контролируют возврат после устранения причины перегрузки.

Координация защитных аппаратов

РТ-03 работает как часть комплексной схемы управления двигателем. Контактор выполняет оперативную коммутацию, тепловое реле реагирует на длительную перегрузку, а автоматический выключатель или предохранитель отключает ток короткого замыкания. Завышенная уставка снижает чувствительность защиты и может допустить продолжительную перегрузку двигателя. Заниженное значение повышает вероятность отключения при штатном пуске или кратковременном технологическом повышении нагрузки. После срабатывания следует устранить причину роста тока, проверить отсутствие механического заклинивания, состояние питающих фаз и только затем выполнять повторный пуск.

Области применения

Реле РТ-03 используют в низковольтных схемах управления электродвигателями, где требуется тепловая защита по току. Типовые области применения:

• насосные агрегаты,
• вентиляционные установки,
• компрессорное оборудование,
• конвейерные механизмы,
• станочное электрооборудование,
• приводы технологических машин,
• шкафы управления инженерными системами,
• распределительные сборки с моторной нагрузкой.

Таким образом, DEKraft РТ-03 предназначено для защиты двигателя от режимов, сопровождающихся продолжительным превышением допустимой токовой нагрузки. Трехполюсная схема, регулируемая уставка, класс расцепления 10А, вспомогательные контакты 1НО+1НЗ и возможность ручного либо автоматического возврата позволяют применять реле в системах управления. Эффективность защиты определяется соответствием диапазона реле номинальному току двигателя, правильной настройкой, качеством соединений и согласованием с аппаратом защиты от короткого замыкания. Компания «Олниса» выступает поставщиком промышленного оборудования и осуществляет поставку аппаратуры для коммутации и защиты электрических цепей на промышленные и инфраструктурные объекты.
