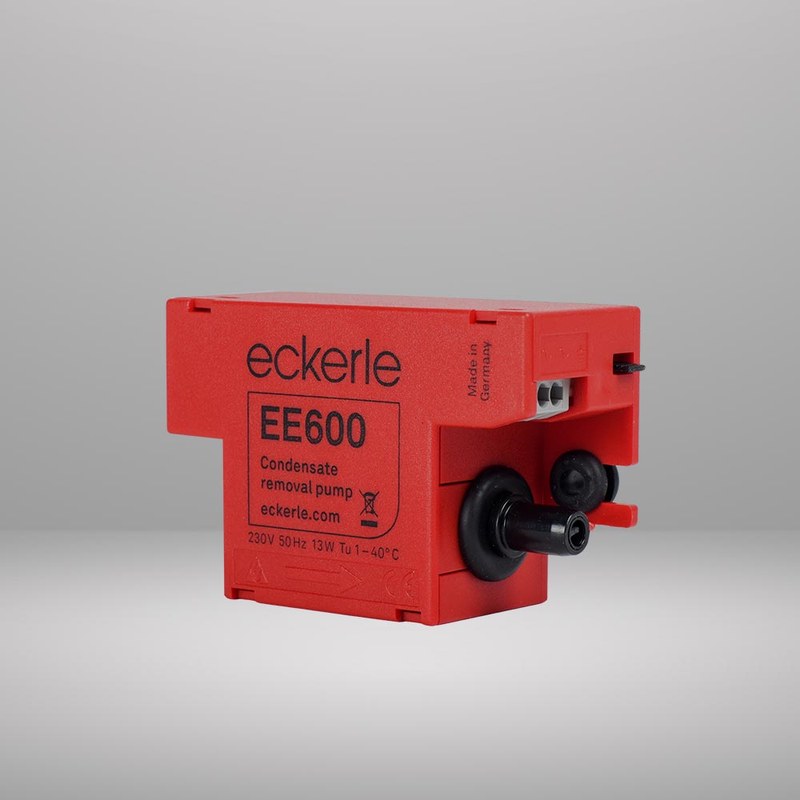

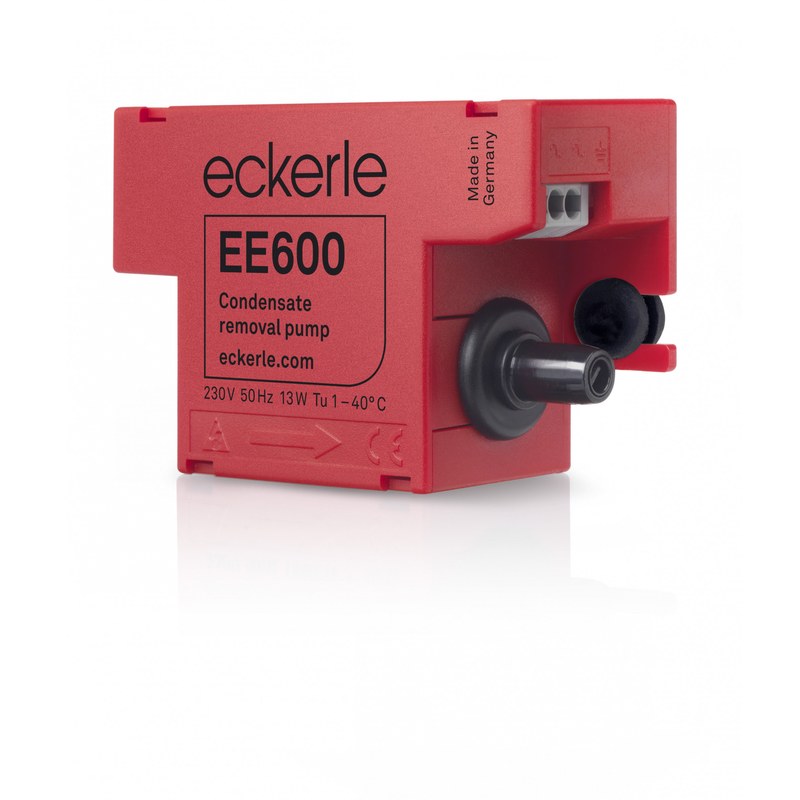

Eckerle EE600 — компактный конденсатный насос для климатического оборудования

Eckerle EE600 представляет собой электрическую помпу для автоматизированного удаления конденсата из климатических, холодильных и вентиляционных установок, когда самотечный отвод жидкости невозможен либо недостаточно надежен. Его задача состоит в приеме накапливающейся жидкости, контроле уровня и принудительной транспортировке по напорной линии.

Принцип работы

EE600 работает циклически и включается по уровню конденсата в приемной емкости. Жидкость поступает в резервуар самотеком через дренажную магистраль. После достижения заданного уровня управляющий элемент активирует электродвигатель насоса, и конденсат выводится через напорный патрубок. По мере снижения уровня насос отключается. Основные функциональные процессы включают:

• прием конденсата из дренажного поддона,
• контроль заполнения внутреннего резервуара,
• автоматический запуск насосного механизма,
• перемещение жидкости по напорному трубопроводу,
• остановку после снижения уровня до заданной отметки,
• предотвращение переполнения при штатной работе системы.

Конструктивное исполнение

Корпус EE600 объединяет приемную часть, насосный узел, элементы контроля уровня и электрические компоненты. Гидравлическая часть создает давление, необходимое для подъема и перемещения жидкости по дренажной линии. Для надежной эксплуатации важны герметичность соединений, изоляция электрической части от зоны прохождения жидкости и свободное перемещение элемента контроля уровня. Ключевые конструктивные признаки:

• интегрированная приемная емкость,
• электрический насос для отвода жидкости,
• автоматическое управление по уровню,
• входное соединение для поступления конденсата,
• напорный выход для подключения отводящей линии,
• единая компоновка гидравлических и электрических компонентов.

Гидравлическая работа

Производительность помпы зависит не только от насосного механизма, но и от сопротивления всей напорной трассы. При проектировании учитывают высоту подъема, длину трубопровода, его внутренний диаметр, количество изгибов, локальные сопротивления соединений и положение точки сброса. Для нормальной гидравлической работы требуется:

• обеспечить свободный приток жидкости к резервуару,
• исключить пережатие трубок и резкие сужения проходного сечения,
• минимизировать участки с повышенным локальным сопротивлением,
• надежно фиксировать трубопровод на штуцерах,
• исключить обратный самопроизвольный слив,
• сохранять доступ к помпе для контроля и очистки.

Монтаж и подключение

EE600 устанавливается в предусмотренном конструкцией положении на устойчивом основании или в выделенной монтажной зоне. Приемная линия должна иметь уклон в сторону резервуара, чтобы конденсат поступал без застойных участков. Напорную трубку прокладывают без перегибов, механического натяжения и контакта с поверхностями, способными повредить ее при длительной эксплуатации. Электрическое подключение выполняют с учетом параметров питающей сети и требований электробезопасности установки. Кабель не должен находиться в зоне возможного затопления или соприкасаться с горячими элементами. После монтажа проверяют запуск при повышении уровня, устойчивость отвода и отключение насоса после опорожнения резервуара.

Эксплуатационные параметры

Для инженерной оценки EE600 существенны параметры, определяющие совместимость с дренажной системой и режимом образования конденсата:

• максимальная подача насосного узла,
• допустимая высота подъема жидкости,
• пропускная способность напорной линии,
• объем приемной емкости,
• параметры электропитания,
• потребляемая электрическая мощность,
• допустимые условия окружающей среды,
• режим автоматического управления уровнем.

Рабочие значения должны соответствовать исполнению помпы и конфигурации системы. При расчете дренажной линии учитывают не только номинальную подачу насоса, но и фактический приток конденсата, чтобы исключить переполнение приемной емкости в пиковом режиме работы насоса. Запас по производительности необходим для компенсации пикового образования конденсата при высокой влажности воздуха, значительной холодильной нагрузке и длительной работе оборудования.

Области применения

Помпа используется в системах, где конденсат требуется перемещать к точке сброса принудительно. Характерные области применения:

• сплит-системы и другое климатическое оборудование,
• фанкойлы и локальные воздухоохладители,
• холодильные установки с образованием дренажной воды,
• вентиляционные агрегаты с секциями охлаждения,
• осушители и установки обработки воздуха,
• технические помещения без возможности самотечного дренажа.

Таким образом, Eckerle EE600 является специализированным узлом принудительного отвода конденсата для климатических и холодильных систем. Конструкция с приемным резервуаром, автоматическим контролем уровня и насосным механизмом позволяет организовать дренаж там, где самотечная схема ограничена высотной отметкой или трассировкой трубопровода. Корректная работа устройства зависит от правильного монтажа, допустимого сопротивления линии и регулярной очистки элементов, контактирующих с конденсатом. Компания «Олниса» осуществляет поставку Eckerle EE600 и другого промышленного оборудования для инженерных, климатических и холодильных систем различного назначения.
