Электронный регулятор Eliwell 985 LX: возможности и применение

Eliwell 985 LX представляет собой контроллер для управления температурным режимом холодильного оборудования. Прибор поддерживает заданную температуру, координирует работу компрессора, оттайки и вентиляторов испарителя, обрабатывает сигналы температурных датчиков и дискретного входа.

Температурные входы

Один измерительный канал используется для контроля температуры регулируемого объема, второй может контролировать испаритель и участвовать в завершении оттайки. При обрыве или коротком замыкании датчика контроллер распознает некорректный сигнал и переводит соответствующий контур в предусмотренный аварийный режим. К параметрам измерительной части относятся:

• тип температурного датчика,
• коррекция показаний,
• назначение второго канала,
• границы регулирования,
• реакция на неисправность датчика,
• фильтрация кратковременных изменений сигнала.

Управление компрессором

Релейный выход компрессора формируется с учетом температуры и защитных задержек. После достижения порога отключения нагрузка снимается, а повторный запуск разрешается только после выполнения температурного условия и окончания установленной паузы. Такая логика ограничивает частоту пусков и препятствует немедленному повторному включению компрессора. В алгоритме используются:

• рабочая температурная уставка,
• дифференциал регулирования,
• минимальная пауза между включениями,
• задержка пуска после подачи питания,
• состояние компрессора при оттайке,
• режим работы при отказе температурного датчика.

Принцип регулировки

Контроллер измеряет температуру, сравнивает текущее значение с уставкой и управляет выходными реле. Для компрессорного контура применяется двухпозиционное регулирование с задаваемым дифференциалом. Функции устройства:

• измерение температуры по подключенному датчику,
• управление компрессором через релейный выход,
• запуск и завершение оттайки,
• управление вентилятором испарителя,
• обработка аварийных состояний,
• реализация защитных временных задержек,
• отображение температуры и состояния на панели.

Управление оттайкой

Eliwell 985 LX автоматизирует удаление инея с испарителя. Цикл запускается по временному интервалу либо внешней команде при соответствующей настройке входа. Завершение возможно по температуре испарителя или по максимальной продолжительности. Основные параметры цикла:

• интервал между оттайками,
• максимальная продолжительность,
• температура завершения,
• режим компрессора во время цикла,
• задержка восстановления охлаждения,
• капельная пауза,
• условия ручного запуска.

Вентиляторы испарителя

Логика вентиляторов связывается с работой компрессора, температурой испарителя и фазой оттайки. В зависимости от конфигурации вентилятор может работать постоянно, синхронно с компрессором или с дополнительным температурным ограничением. После оттайки может использоваться задержка пуска, предотвращающая подачу теплого влажного воздуха в охлаждаемую зону. Для вентиляционного контура задаются:

• режим работы относительно компрессора,
• состояние во время оттайки,
• температурный порог разрешения,
• дифференциал температурного контроля,
• задержка включения после оттайки,
• реакция на внешний дискретный сигнал.

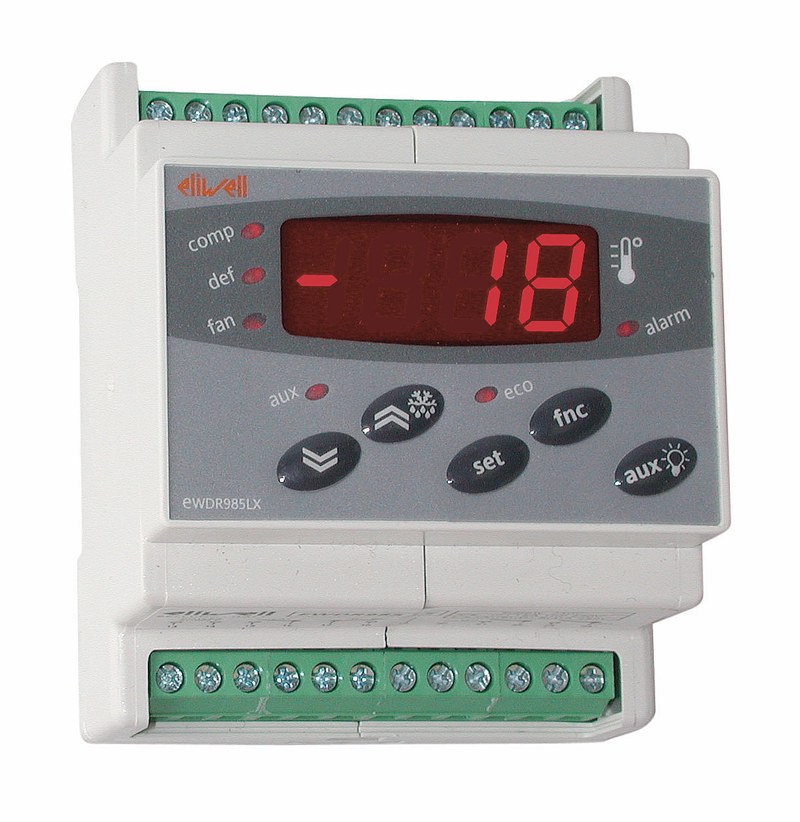

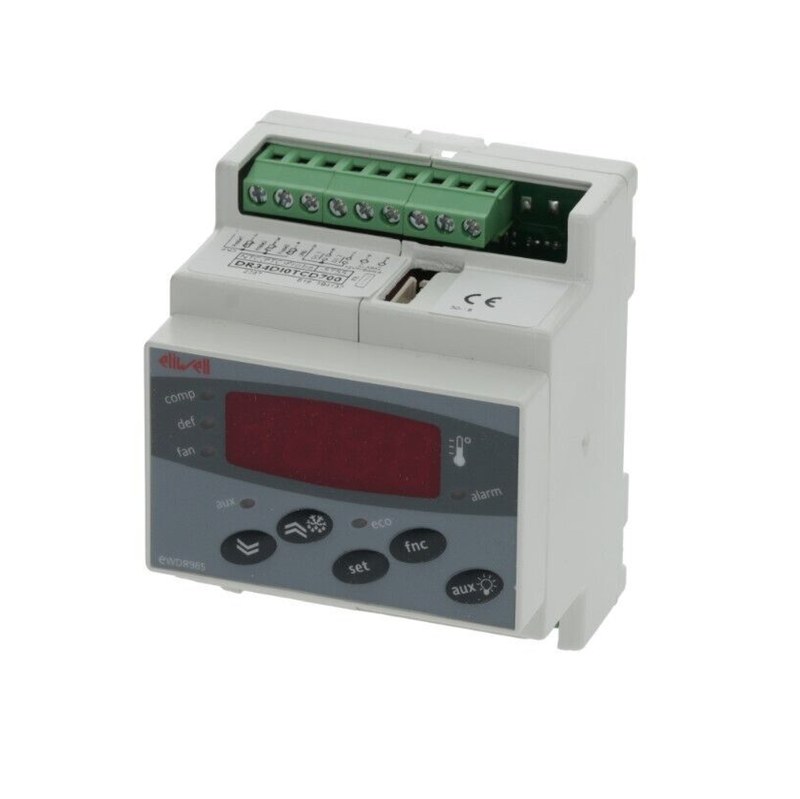

Конструкция и интерфейс

Контроллер выполнен в компактном корпусе для панельного монтажа. На лицевой части расположены цифровой индикатор и клавиши настройки. Через клавиатуру задают уставку, изменяют параметры, запускают предусмотренные ручные функции и контролируют состояние выходов. При коммутации нагрузки, превышающей допустимую способность встроенного реле, применяется промежуточный контактор или реле соответствующей категории. Измерительные цепи датчиков следует прокладывать отдельно от силовых линий для снижения влияния электромагнитных помех. При монтаже также контролируют надежность клеммных соединений и соответствие подключаемой нагрузки электрическим возможностям выходов.

Области применения

Eliwell 985 LX используется в оборудовании, где требуется автономное управление основными холодильными функциями. Типовые области применения:

• холодильные камеры,
• торговые витрины,
• шкафы хранения охлажденной продукции,
• средне- и низкотемпературные установки,
• испарительные агрегаты с вентиляторами,
• небольшие холодильные машины,
• технологические охлаждаемые объемы.

Таким образом, Eliwell 985 LX объединяет температурное регулирование, управление компрессором, оттайкой и вентиляторами, а также контроль аварийных состояний. Настраиваемые пороги и временные параметры позволяют согласовать работу выходов с характеристиками холодильного объекта. Корректная конфигурация задержек, температурных ограничений и условий оттайки повышает устойчивость технологического цикла и снижает вероятность неблагоприятных режимов для компрессора и испарителя. Компания «Олниса» осуществляет поставку Eliwell 985 LX и другого промышленного оборудования для холодильных систем и автоматизации.
