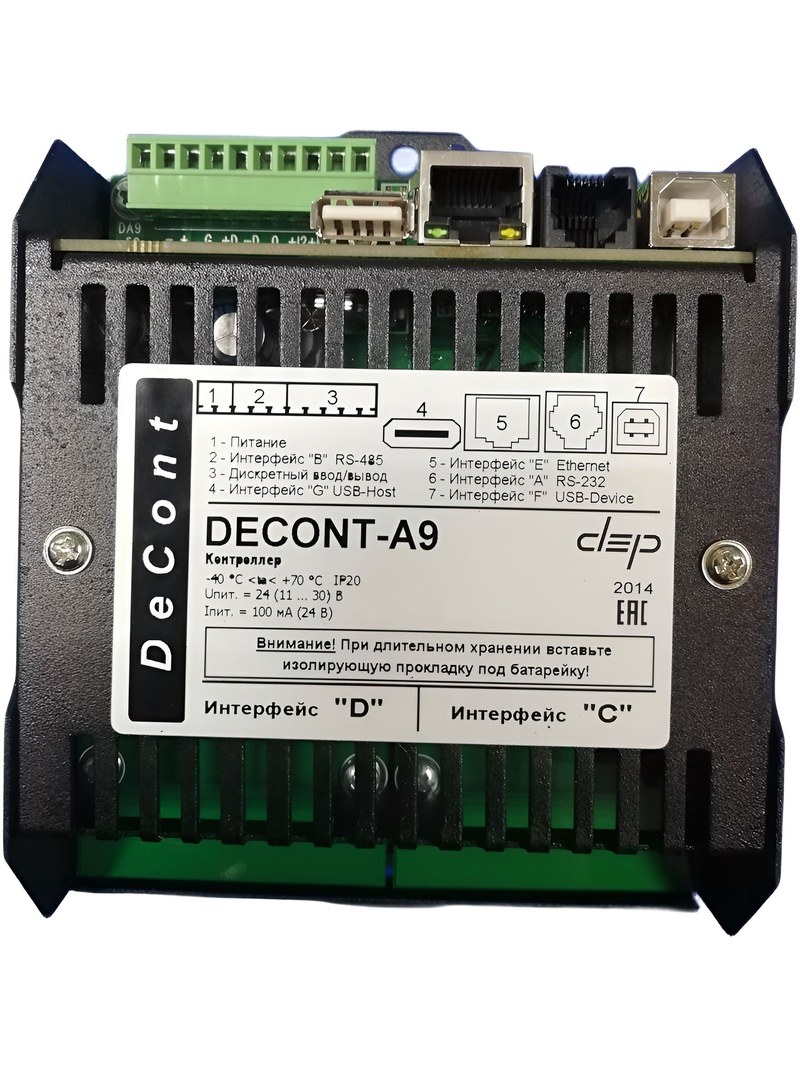

Контроллер DECONT: надежное управление промышленными процессами

Контроллер DECONT представляет собой программируемое устройство для сбора сигналов, обработки данных и формирования управляющих воздействий. В системе автоматизации он связывает датчики, исполнительные механизмы и диспетчеризацию. Аппарат выполняет локальное регулирование, последовательное управление, контроль состояний и регистрацию аварий. Состав каналов, интерфейсов и функций зависит от исполнения, поэтому проектные параметры устанавливают по документации конкретной модификации. Автономный алгоритм сохраняет базовое управление объектом при нарушении связи с верхним уровнем.

Архитектура обработки сигналов

Входной тракт принимает информацию от контактов и измерительных преобразователей, после чего данные проходят фильтрацию и проверку допустимости. Дискретные каналы отражают два устойчивых состояния, аналоговые — непрерывное изменение температуры, давления, расхода, уровня или положения. Перед выдачей команды программа проверяет разрешения, блокировки и состояние связанного оборудования. При проектировании учитывают следующие характеристики:

• число и тип физических входных и выходных каналов,
• диапазоны принимаемых и формируемых сигналов,
• разрядность и погрешность аналого-цифрового преобразования,
• длительность рабочего цикла программы,
• объём памяти кода, переменных и архивных записей,
• поддерживаемые протоколы и интерфейсы связи,
• допустимые параметры питания и внешней среды,
• исполнение корпуса, способ монтажа и степень защиты.

Принципы программного управления

Алгоритм строится из логических операций, таймеров, счётчиков, сравнений, математических функций и регуляторов. В начале цикла фиксируются входы и вычисляются состояния и команды. Выходы обновляются после завершения расчёта. При запуске выполняется инициализация переменных, а механизмы удерживаются в определённом безопасном положении. Прикладная программа предусматривает:

• приоритет аварийного отключения над штатной командой,
• взаимную блокировку несовместимых операций,
• контроль времени пуска, остановки и перемещения,
• подавление дребезга контактов и кратковременных выбросов,
• гистерезис пороговых условий для устойчивого переключения,
• ограничение управляющей величины допустимыми пределами,
• заданную реакцию объекта после перезапуска,
• разделение автоматического, дистанционного и ручного режимов.

Конструктивная организация

Контроллер объединяет вычислительный модуль, питание, память, интерфейсные узлы и индикацию. Развязка цепей снижает влияние разности потенциалов и помех; её наличие проверяют для выбранного исполнения. Клеммы должны иметь однозначную маркировку и доступ для измерений. Размещение определяют с учётом охлаждения, электромагнитной совместимости и расстояния до силовой аппаратуры. Для проекта значимы следующие признаки:

• модульное либо моноблочное построение,
• съёмные или стационарные клеммные соединители,
• индикаторы питания, рабочего режима, связи и неисправности,
• энергонезависимая память программы и сохраняемых данных,
• сторожевой механизм контроля исполнения кода,
• сервисный порт для конфигурирования и диагностики,
• крепление на панель либо стандартную монтажную рейку.

Надёжность и функциональная безопасность

Контроллер не заменяет независимую защиту, если оценка риска требует аппаратного отключения. Защитные реле и выключатели включают так, чтобы опасное движение прекращалось независимо от программы. Диагностика выявляет обрыв канала, противоречивые сигналы, превышение времени операции и потерю связи. Устойчивость повышают следующие решения:

• контроль питания и определённая обработка перезапуска,
• защита линий от импульсных перенапряжений и обратной полярности,
• раздельная прокладка силовых и информационных кабелей,
• экранирование цепей с учётом электромагнитной обстановки,
• периодический самоконтроль памяти и выполнения программы,
• регистрация причин остановки и последовательности событий,
• резервное хранение проверенной конфигурации.

Проектирование и ввод в эксплуатацию

Разработка начинается с перечня сигналов, режимов и матрицы причинно-следственных связей. Для каждого выхода задают нормальное состояние, условия включения, запреты и реакцию на отказ входа. Затем формируют адресное пространство, программу и протокол проверки. До подключения объекта испытывают функции и граничные значения. Процедура ввода включает:

• проверку маркировки и соответствия соединений схеме,
• измерение напряжения питания и контроль защитного заземления,
• имитацию каждого входа по рабочему диапазону,
• контроль направления и исходного состояния механизмов,
• испытание блокировок, сигнализации и аварийных переходов,
• проверку обмена при исправной связи и её разрыве,
• фиксацию окончательных уставок и версии программы.

Таким образом, контроллер DECONT объединяет измерение, алгоритмическую обработку, управление и диагностику. Корректность применения определяется соответствием модификации сигналам, быстродействию, связи, условиям среды и отказобезопасному поведению. Формализованный алгоритм и проверенные блокировки обеспечивают воспроизводимую работу процесса. Компания «Олниса» осуществляет поставку контроллеров DECONT и другого промышленного оборудования для комплектации систем автоматизации, модернизации установок и замены аппаратуры в промышленных комплексах.
