Измерители сопротивления изоляции Fluke: надежный контроль электрооборудования
Измеритель сопротивления изоляции Fluke — диагностический прибор для контроля кабелей, электрических машин и распределительных цепей. Он создает стабилизированное испытательное напряжение, регистрирует малый ток утечки и вычисляет сопротивление материала. Метод помогает выявлять увлажнение, старение и повреждения до пробоя. В отличие от омметра устройство работает при повышенном напряжении, поэтому точнее характеризует изоляцию под электрической нагрузкой.
Технические характеристики
Параметры профессионального измерителя Fluke включают такие значения и режимы:
- испытательное напряжение 50, 100, 250, 500 и 1000 В постоянного тока,
- диапазон измерения сопротивления изоляции от 0,01 МОм до 10 ГОм,
- базовая погрешность до ±1,5 % показания и 5 единиц младшего разряда,
- погрешность от 2 до 10 ГОм до ±10 % показания и 3 единиц младшего разряда,
- номинальный измерительный ток 1 мА при расчетной нагрузке,
- ток короткого замыкания менее 2 мА, ограничиваемый внутренней схемой прибора,
- измерение переменного и постоянного напряжения от 0,1 до 600 В,
- измерение низкого сопротивления в интервале от 0,01 Ом до 20,00 кОм,
- испытательный ток проверки целостности соединений не менее 200 мА,
- вычисление коэффициента DAR по отношению результатов за 60 и 30 секунд,
- вычисление индекса PI по отношению результатов за 10 и 1 минуту,
- плавное нарастание напряжения для выявления порога пробоя,
- таймер продолжительного испытания с фиксацией результата после заданного интервала,
- автоматическое предупреждение при наличии внешнего напряжения выше 30 В,
- категория электробезопасности CAT III 1000 В и CAT IV 600 В,
- рабочая температура от −20 до +55 C,
- температура хранения от −40 до +60 C,
- относительная влажность до 95 % при 10–30 C без конденсации,
- питание от четырех щелочных элементов типа AA с номинальным напряжением 1,5 В каждый.
Особенности конструкции

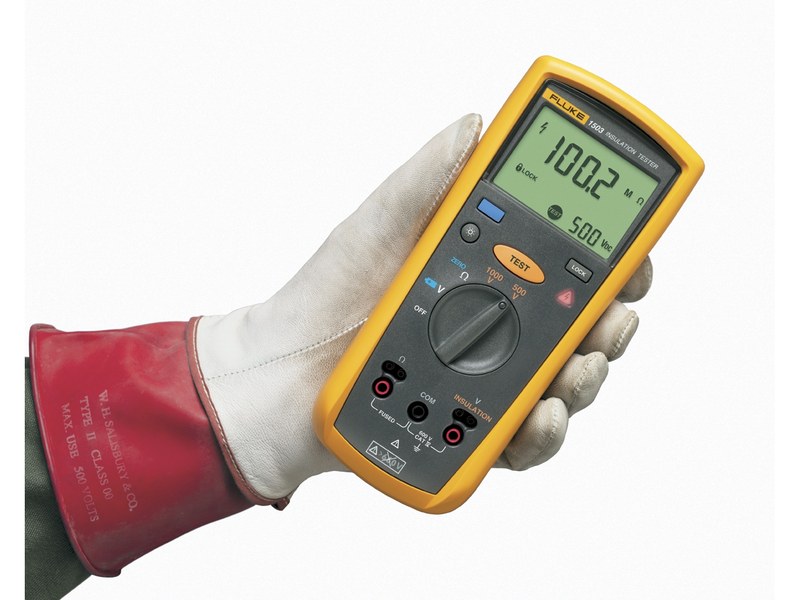

Корпус изготовлен из ударостойкого электроизоляционного полимера и дополнен эластичной оболочкой. Боковые углубления улучшают удержание в перчатках, а откидная опора задает удобный угол обзора. На панели находятся поворотный переключатель, функциональные клавиши и дисплей. Крупные разряды упрощают считывание показаний. Входные гнезда имеют цветовую маркировку, увеличенные изоляционные промежутки и защиту от ошибочного подключения. Электронный преобразователь повышает напряжение батарей до выбранного уровня. Обратная связь сравнивает выходное значение с заданным и стабилизирует его при изменении нагрузки. Прошедший через изоляцию ток регистрируется чувствительным трактом и преобразуется аналого-цифровым узлом. Микропроцессор рассчитывает сопротивление по закону Ома, управляет таймером, вычисляет DAR и PI, контролирует заряд элементов питания.
После испытания разрядная цепь снимает остаточный заряд с емкостной нагрузки, а экран показывает снижение напряжения до безопасного уровня. Блокировка при внешнем потенциале защищает тракт и предупреждает проверку необесточенной цепи. Кнопка TEST запускает измерение, фиксируемый режим поддерживает длительный тест без постоянного нажатия. Дистанционный щуп переносит кнопку запуска к точке контакта и упрощает работу в шкафах. Принцип измерения учитывает изменение тока утечки во времени. Сначала преобладает емкостный заряд, затем ток абсорбции, а установившееся значение зависит от проводимости материала и загрязнений. У исправной сухой изоляции сопротивление обычно растет. Низкое или уменьшающееся показание указывает на дефект, влагу либо токопроводящий налет. Результаты сопоставляют при одинаковой температуре, поскольку нагрев уменьшает сопротивление.
Области применения
Ниже перечислены основные задачи, для которых применяется измеритель Fluke:
- проверка силовых и контрольных кабелей перед вводом линии в эксплуатацию,
- диагностика межфазной и корпусной изоляции электродвигателей,
- контроль обмоток генераторов, трансформаторов, дросселей и электромагнитов,
- периодический контроль распределительных щитов и установок,
- оценка нагревательных элементов, электропечей и систем электрического обогрева,

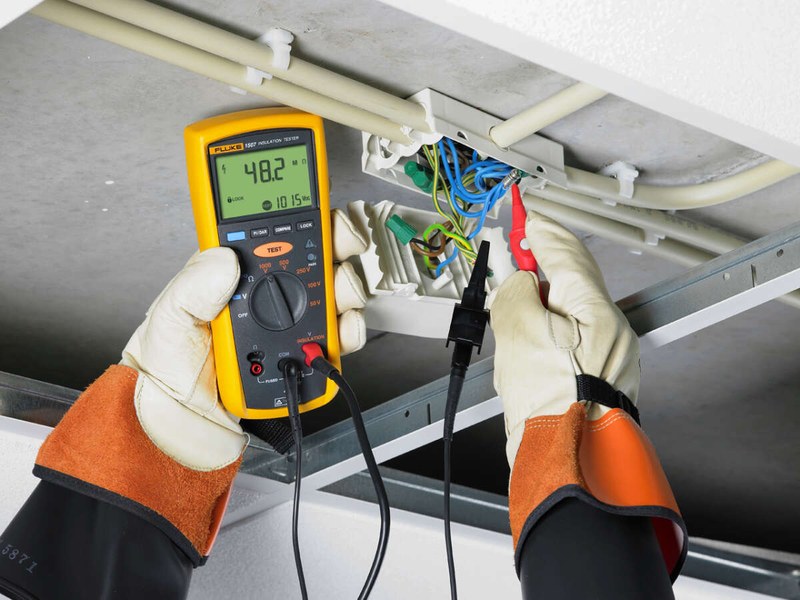

- поиск участков утечки в стационарной проводке зданий и сооружений,
- проверка цепей после ремонта, хранения либо воздействия влаги,
- наблюдение за старением изоляции по результатам PI и DAR.
Таким образом, измеритель Fluke объединяет высоковольтный источник, чувствительный тракт и временной анализ. Напряжение до 1000 В, диапазон до 10 ГОм, расчет PI и DAR, проверка низкоомных соединений и автоматическая разрядка обеспечивают информативный контроль изоляции. Подготовка объекта, отключение питания и сравнение результатов при одинаковых условиях помогают своевременно выявлять изменения. Компания «Олниса» поставляет измерители сопротивления изоляции Fluke для профессиональной и промышленной эксплуатации. Поставка через «Олниса» позволяет оснащать предприятия надежными приборами известного производителя. «Олниса» выступает поставщиком промышленного оборудования для задач электрического контроля.
