Контроль безопасности конвейеров с использованием steute EM 41 Z 1O/1S

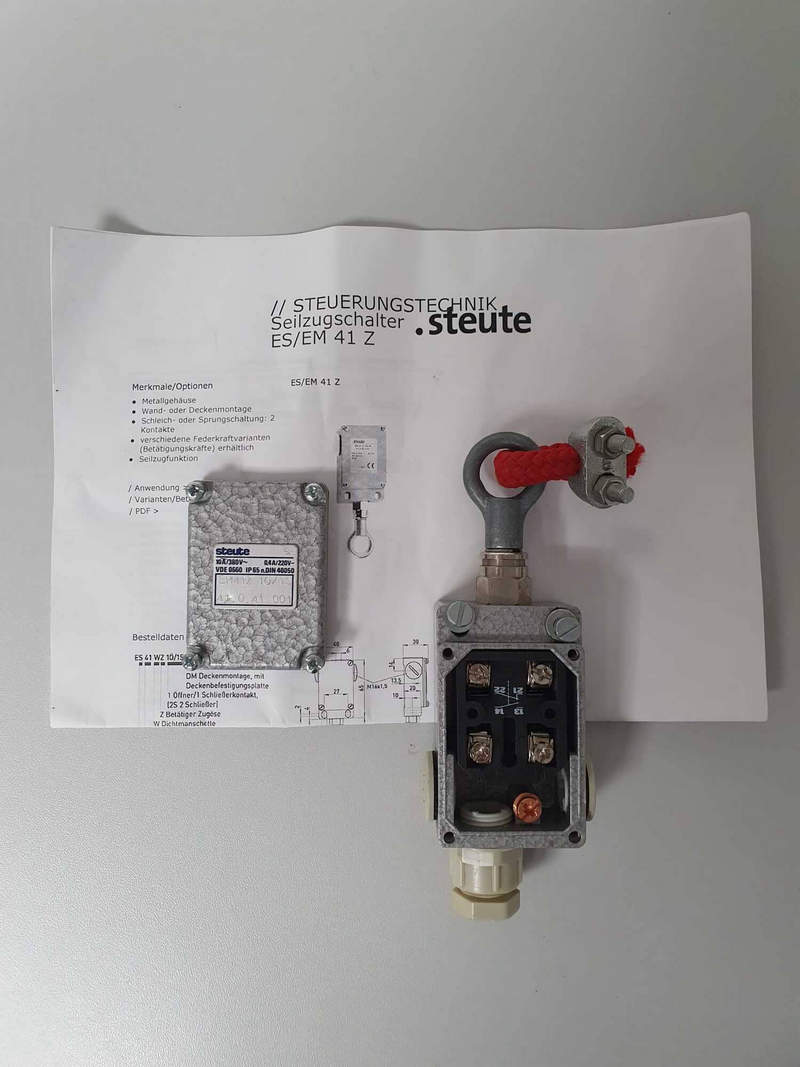

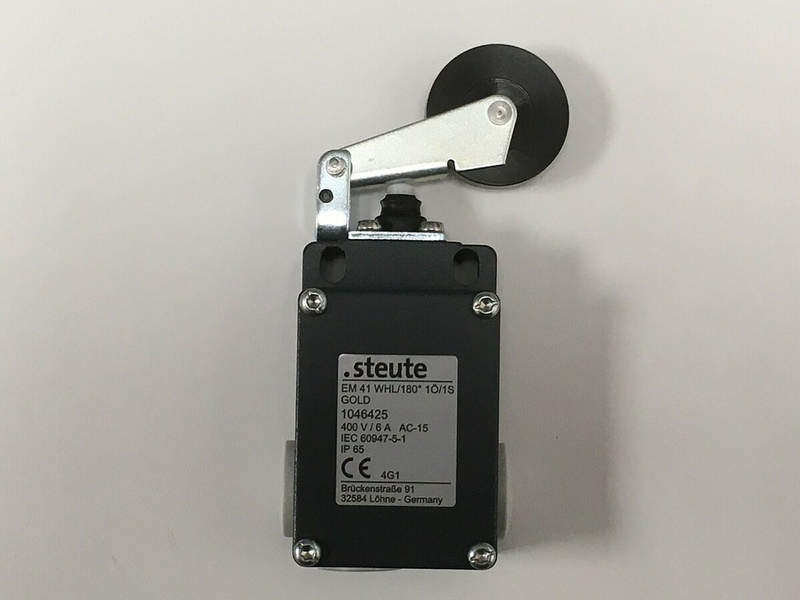

Тросовый выключатель steute EM 41 Z 1Ö/1S представляет собой устройство безопасности, предназначенное для аварийной остановки оборудования при воздействии на натянутый трос вдоль зоны перемещения персонала. Он широко применяется в производственных линиях, конвейерных системах, транспортерных установках, где необходимо быстрое отключение питания при возникновении опасной ситуации. Компактная конструкция, высокая надёжность и простота интеграции делают данное устройство универсальным элементом промышленной системы безопасности.

Электромеханические характеристики

Функциональность и надёжность работы устройства определяются его электрическими и механическими параметрами. Ниже представлены основные технические характеристики выключателя steute EM 41 Z 1Ö/1S:

• конфигурация контактов — один нормально разомкнутый (1Ö) и один нормально замкнутый (1S) контакт, обеспечивающий возможность подключения как цепей аварийного отключения, так и индикации состояния;
• номинальное напряжение коммутации — до 250 В переменного тока и до 24 В постоянного, в зависимости от нагрузки и типа нагрузки (индуктивная/резистивная);

• номинальный ток контактов — до 4 А при переменном токе 230 В, с учётом корректного использования защиты;
• степень защиты оболочки — IP65, что позволяет применять выключатель в запылённых, влажных и производственных помещениях;
• механическая прочность — рассчитан на более 1 миллиона срабатываний, высокая надёжность контактов и тросового механизма;
• допустимая длина троса — до 30 метров в обе стороны от центра выключателя, при условии правильной натяжки и компенсации растяжения;
• допустимая сила натяжения — от 20 до 70 Н, с возможностью настройки упора пружины;

• рабочая температура — от -25 до +70 C, позволяющая применять выключатель в помещениях и на открытых площадках.

Конструктивные особенности

Корпус и механические узлы выключателя спроектированы с учётом жёстких требований к надёжности, безопасности и простоте установки. В конструкции реализованы следующие элементы:

• материал корпуса — прочный литой алюминиевый сплав с антикоррозийным покрытием, стойкий к механическим нагрузкам и агрессивной среде;
• форма корпуса — прямоугольная, с боковыми отверстиями для установки троса с двух сторон и центральным узлом крепления;
• вводы кабелей — с возможностью подключения кабельных сальников различных диаметров, уплотнение обеспечивает защиту от пыли и влаги;
• индикация срабатывания — встроенный механический флажок или цветной индикатор, отображающий факт активации аварийного режима;
• клеммная группа — расположена внутри корпуса, с доступом после снятия крышки, обеспечивая надёжное крепление жил;
• точки крепления — универсальные отверстия под винты или болты, допускающие монтаж на стену, раму или основание оборудования.

Принцип работы и схема действия

Тросовый выключатель EM 41 Z 1Ö/1S работает по принципу аварийной активации при натяжении или обрыве троса, соединённого с кнопочным механизмом. Последовательность действия следующая:

• натянутый трос соединяется с возвратной пружиной и установлен с допустимым усилием натяжения;
• при срабатывании — человек тянет за трос или происходит его обрыв (например, зацеп при аварии);
• внутренний механизм размыкает нормально замкнутые контакты и замыкает нормально разомкнутые, отключая питание и активируя аварийные цепи;
• возврат в исходное состояние требует ручного сброса — устройство фиксируется в аварийном положении до нажатия кнопки разблокировки;
• при нарушении натяжения (ослабление троса) также происходит активация защитного механизма, что обеспечивает контроль за целостностью и правильным положением тросовой линии.

Режимы эксплуатации и условия применения

Тросовый выключатель разработан для эксплуатации в условиях высокой надёжности и устойчивости к внешним воздействиям. Допустимы следующие режимы:

• нормальный режим — натянутый трос, контакты в исходном положении, оборудование работает штатно;
• режим срабатывания — срыв троса, натяжение выше допустимого или его ослабление вызывает размыкание силового контакта;
• режим диагностики — при тестировании линии трос натягивается вручную, с контролем включения и отключения контактов;
• режим сброса — ручное восстановление исходного состояния после срабатывания, исключающее самопроизвольный возврат;
• режим эксплуатации при загрязнении — корпус устойчив к воздействию пыли, масел, влаги, допускается применение на открытых объектах с укрытием от прямых осадков;
• режим высокой надёжности — устройство рассчитано на работу в системах безопасности категории 1 или выше по ISO 13849.

Область применения

Выключатель steute EM 41 Z 1Ö/1S применяется на объектах, где необходима защита персонала от механических рисков, а также быстрое аварийное отключение оборудования. Типовые области:

• транспортёрные ленты и ленточные конвейеры в горнодобывающей и пищевой промышленности;
• линии упаковки, сортировки и распределения продукции;
• производственные участки с непрерывным движением изделий, где необходима остановка по всей длине линии;
• рабочие зоны с ограниченным доступом, требующие аварийного управления;
• лифтовые шахты, технологические каналы и проходы с протяжёнными механизмами;
• механизированные склады и линии автоматизированного хранения.

Преимущества конструкции и применения

Модель EM 41 Z 1Ö/1S обладает целым рядом преимуществ, обеспечивающих её востребованность в промышленности:

• высокая надёжность коммутационного узла, обеспечивающая чёткое срабатывание при любых отклонениях от нормы;
• возможность двусторонней активации по длине троса, покрытие значительной зоны риска;
• устойчивость к условиям тяжёлой промышленности — вибрациям, пыли, ударам;
• совместимость с различными тросами и натяжными устройствами, гибкость конфигурации;
• простой монтаж, обслуживание и визуальная индикация срабатывания;
• соответствие международным стандартам безопасности EN/IEC 60947-5-5 и ISO 13850.

Таким образом, тросовый выключатель steute EM 41 Z 1Ö/1S — это эффективное и проверенное решение для обеспечения безопасности на производстве. Простая конструкция, высокая надёжность, широкая зона действия и устойчивость к внешним воздействиям делают его незаменимым в автоматизированных системах с протяжённой зоной перемещения. Он обеспечивает мгновенную остановку оборудования в случае опасности, повышая уровень защиты персонала и снижая риски аварийных ситуаций.
