Выпрямительный модуль MDS250P-16 для промышленной электроники и приводов

Трёхфазный мостовой выпрямитель MDS250P‐16 относится к классам силовых выпрямительных устройств, предназначенных для преобразования трёхфазного переменного тока в постоянный. Он применяется в силовых преобразователях, источниках питания электроприводов, зарядных устройствах, системах плавного пуска, корректировке коэффициента мощности, системах сварочной техники, приводах постоянного тока, источниках питания промышленных установок и других силовых цепях, где требуется надежное и эффективное преобразование энергии. Благодаря высокой допустимой токовой нагрузке и прочной конструкции устройство обеспечивает стабильную работу в жестких эксплуатационных условиях.

Основные электрические параметры

Понимание электрических характеристик MDS250P‐16 критично для оценки его функциональных возможностей и правильного применения в схемах. Ниже изложены ключевые параметры, определяющие рабочие свойства устройства:

• максимальный прямой ток выпрямления — 250 А, при условии организации эффективного теплоотвода, что позволяет использовать модуль в мощных силовых системах;
• максимальное обратное напряжение (VRRM) — 1600 В, что обеспечивает устойчивость к высоким перенапряжениям в сети и допускает работу с промышленными уровнями напряжения;
• структура — трёхфазный мост, состоящий из шести диодов, собранных в единый корпус, обеспечивающий симметричное выпрямление трёхфазного переменного напряжения;
• эффективное напряжение, подаваемое на вход, — типично в пределах 380–690 В переменного тока, со стандартной частотой сети 50–60 Гц;
• падение напряжения на каждом диоде в прямом состоянии — порядка 1,0–1,5 В, что обусловливает потери мощности и тепловыделение при работе;
• коэффициент пульсаций после выпрямления без дополнительной фильтрации составляет характерные значения для трёхфазного моста, что требует применения сглаживающих фильтров в большинстве приложений;
• термические параметры — допустимая максимальная температура корпуса и перехода определяются классом изоляции используемых полупроводников, обеспечивая устойчивую работу при умеренных перегрузках.

Конструкция и монтажные особенности

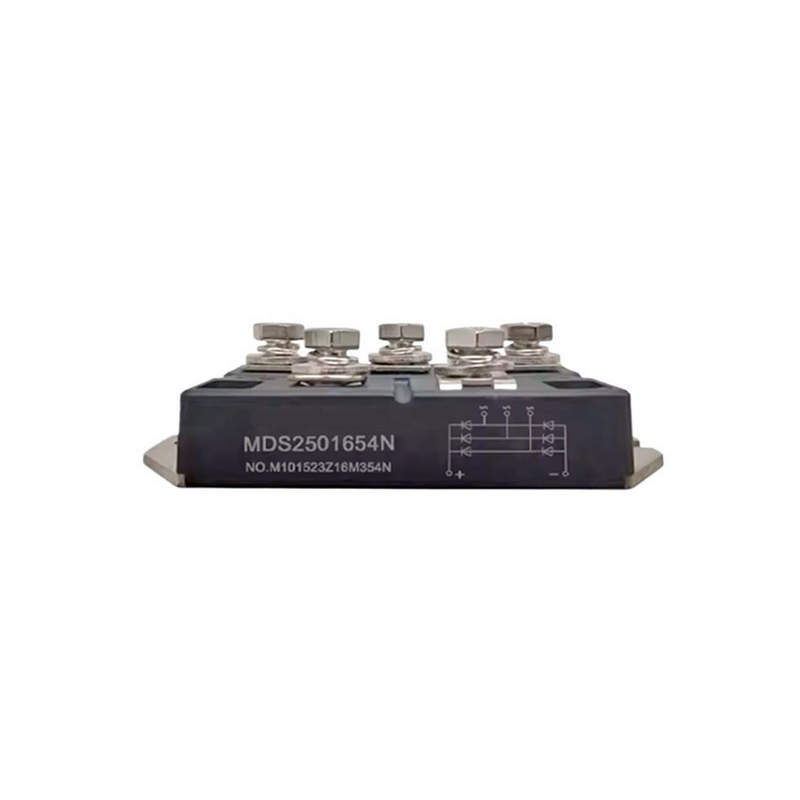

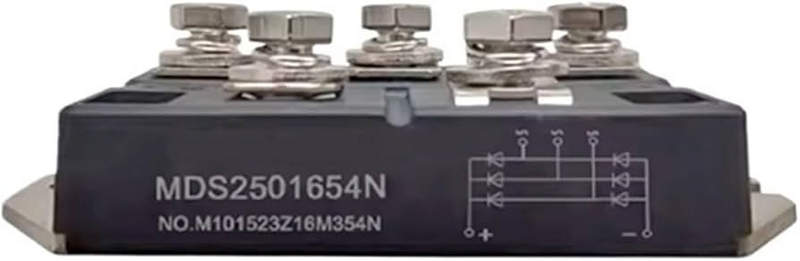

Физическое исполнение и конструктивные решения являются важным аспектом при проектировании схем с использованием MDS250P‐16. Ниже представлены конструктивные особенности модуля:

• монолитная конструкция, объединяющая шесть силовых диодов в одном корпусе, что исключает необходимость отдельного монтажа отдельных элементов;
• корпус типа силового модуля, изолированный от теплоотвода, обеспечивающий надёжную защиту полупроводниковых кристаллов и контактов;
• широкие монтажные площадки под винтовые крепления позволяют надёжно фиксировать выпрямитель на радиаторе или монтажной плате, обеспечивая эффективный теплообмен;
• металлическая оснóва модуля служит зоной для отвода тепла, её контакт с радиатором или системой охлаждения должен обеспечиваться теплопроводной пастой или прокладкой;
• выводы контактов — чётко маркированные клеммы для подключения фазной сети и постоянного выхода, что упрощает монтаж и снижает вероятность ошибочной коммутации;
• внутренняя разводка элементов выполнена с минимальными паразитными индуктивностями, что положительно сказывается на быстродействии и коммутационных характеристиках.

Принцип действия и режимы работы

Работа выпрямителя MDS250P‐16 основана на использовании полупроводниковых диодов, которые при изменении полярности входного напряжения проводят ток в одну сторону, обеспечивая формирование постоянной составляющей на выходе. Ниже перечислены основные аспекты принципа действия и режимов работы:

• при подаче трёхфазного переменного напряжения на входные выводы происходит последовательное включение диодов в зависимости от фазных положений сети, обеспечивая непрерывный ток на нагрузке;
• в каждый момент времени два диода обеспечивают проводимость: один из верхней группы, другой из нижней, что образует путь для тока нагрузки;
• в результате последовательных переключений диодов при изменении фазного напряжения формируется пульсирующее постоянное напряжение с частотой пульсаций, равной удвоенной частоте сети;
• в нормальном режиме каждый диод проводит ток в течение определённой части синусоиды, чередуясь с другими диодами, что обеспечивает равномерный термический режим всех элементов;
• при неисправности одной из фаз или диодов возможно возникновение асимметрии, что ведёт к повышенным пульсациям и увеличенным потерям в других компонентах схемы;
• в условиях высокой нагрузки возможно использование ограничителей тока или схем активного управления для предотвращения тепловых перегрузок и пробоя по обратному напряжению.

Тепловые параметры и охлаждение

Тепловой режим является одним из ключевых факторов, влияющих на работоспособность и долговечность модуля MDS250P‐16. Силовые полупроводники при прохождении тока выделяют тепло, которое необходимо эффективно отводить. Основные аспекты теплообмена и тепловых параметров включают следующее:

• тепловое сопротивление переход‐корпус и корпус‐радиатор должно быть минимальным для обеспечения эффективного отвода тепла от активных элементов;
• радиаторы с оребрением увеличенной площади или активное охлаждение (вентиляторы, жидкостные системы) применяются при работе в условиях повышенной нагрузки или ограниченного пространства;
• тепловые пасты и термопрокладки используются для уменьшения тепловых сопротивлений между оснóвой модуля и радиатором;
• контроль температуры посредством термодатчиков, расположенных вблизи корпуса, позволяет отслеживать тепловой режим и предотвращать превышение допустимых значений;
• не допускается эксплуатация выпрямителя при превышении максимальной допустимой температуры перехода, так как это приводит к деградации полупроводниковых элементов и сокращению ресурса;
• равномерное распределение теплового потока между диодами обеспечивает сбалансированную работу и исключает локальные перегревы.

Применение в силовых цепях

Трёхфазный мостовой выпрямитель MDS250P‐16 находит применение в различных силовых устройствах, где требуется надёжное, стабильное преобразование трёхфазного переменного тока в постоянный. Основные примеры использования включают:

• системы питания тяговых и промышленно‐приводных электроприводов, где питание моторов постоянного тока осуществляется через выпрямительный модуль;
• импульсные источники питания повышенной мощности для промышленных нагрузок, где трёхфазная сеть преобразуется в стабилизированный постоянный ток;
• сварочные инверторы, зарядные устройства для аккумуляторов и батарей, где требуется высокий ток и устойчивое напряжение;
• преобразователи частоты в схемах с активным выпрямлением, где требуется уменьшение пульсаций и снижение гармоник;
• промышленные системы корректировки коэффициента мощности с использованием мощных мостовых модулей;
• силовые модули теле‐ и радиочастотных станций, где стабильность питания является критичным параметром.

Преимущества и особенности использования

Использование моста MDS250P‐16 обеспечивает ряд эксплуатационных преимуществ, которые делают его востребованным в мощных электрических цепях и промышленных применениях:

• высокий допустимый ток позволяет применять модуль в нагрузках с большими энергопотреблением без необходимости объединения параллельно нескольких диодов;
• высокое обратное напряжение обеспечивает широкий диапазон применения, включая сети с нестабильным напряжением;
• компактность и интегрированное исполнение моста упрощает монтаж и сокращает число соединений в схеме;
• эффективное отведение тепла через корпус и радиатор позволяет поддерживать устойчивый тепловой режим даже при длительных нагрузках;
• симметричное распределение токов в фазах обеспечивает равномерное использование всех элементов схемы и снижает риск локальных перегрузок;
• возможность интеграции с дополнительными фильтрами, ограничителями и системами управления повышает качество выпрямленного напряжения.

Таким образом, трёхфазный мостовой выпрямитель MDS250P‐16 представляет собой надежное и мощное полупроводниковое устройство, предназначенное для эффективного преобразования трёхфазного переменного тока в постоянный. Его электрические параметры, конструктивные особенности, тепловые режимы и режимы работы обеспечивают широкую область применения в силовой электронике, приводных установках и промышленных источниках питания. Правильное использование, грамотная организация теплоотвода и защита от перегрузок позволяют обеспечить долгий срок службы и стабильную работу выпрямителя в различных схемах и условиях эксплуатации.
