Стабильная повторяемость измерений благодаря Renishaw OMP60

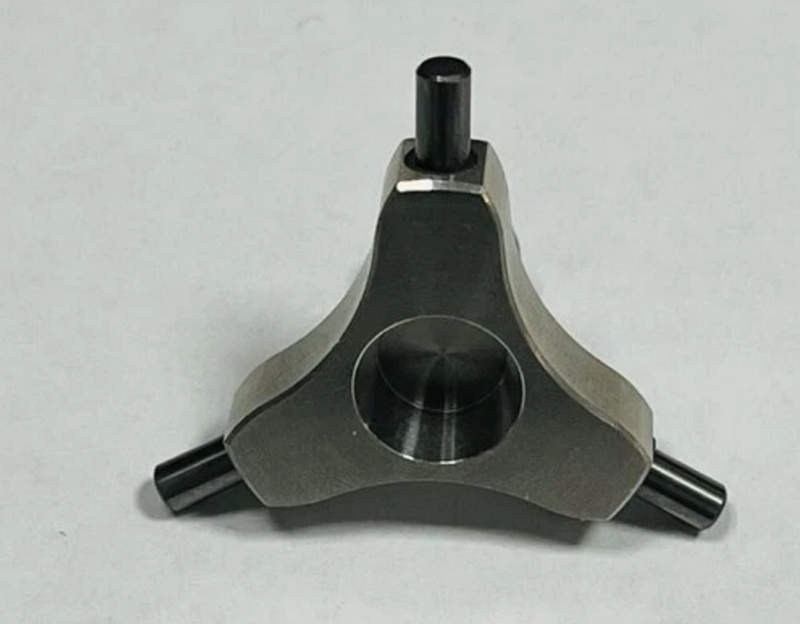

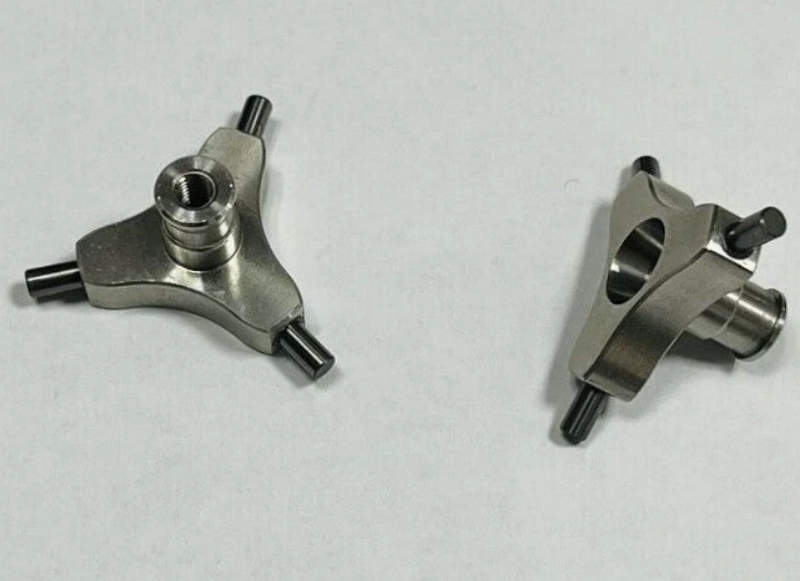

В условиях высокой точности обработки металлов и необходимости постоянного контроля геометрических параметров на станках с ЧПУ активно применяются измерительные системы, повышающие точность наладки, калибровки и автоматической корректировки траектории инструмента. Одним из таких устройств является тренога Renishaw OMP60 — компактный оптический измерительный зонд, предназначенный для автоматического съема координат и выполнения контактных измерений на станках различных типов.

Технические характеристики и параметры работы

Тренога Renishaw OMP60 демонстрирует устойчивую работу в условиях вибраций, изменения температуры и запыленности благодаря улучшенной конструкции и точной электронике. Параметры, заявленные производителем, обеспечивают применение в высокоскоростных режимах с сохранением повторяемости:

• диаметр корпуса — 63 мм, позволяет устанавливать зонд в большинство шпинделей без адаптеров;
• длина корпуса — порядка 76 мм, что делает его подходящим для компактных станков;
• максимальное усилие срабатывания — до 1,3 Н (в зависимости от направления);
• направление контактной головки — равномерное, всенаправленное реагирование на касание;
• точность повторяемости — до ±1 мкм при типовой скорости подачи;
• рабочий диапазон передачи — до 6 м между зондом и приёмником, в зависимости от чистоты линейной видимости и отражающей способности стенок рабочей камеры;
• время отклика — менее 1 мс, что исключает задержки при съеме координат;
• стандартное напряжение питания — от батареек типа CR2, срок службы — до 6 месяцев при регулярной эксплуатации;
• степень защиты корпуса — IP68, обеспечивает устойчивость к стружке, СОЖ и вибрации;
• температурный диапазон работы — от +5 до +50 C.

Конструкция и элементы устройства

Зонд представляет собой цилиндрический корпус с встроенным измерительным механизмом, системой передачи сигнала и гнездом для установки измерительной головки с шариком. Конструкция оптимизирована для обеспечения высокой жесткости и точного срабатывания на касание:

• корпус выполнен из анодированного алюминия с защитной герметизацией всех стыков;
• встроенная оптическая передача сигнала обеспечивает высокую устойчивость к внешним помехам;
• измерительный механизм использует прецизионные подпружиненные контакты, калиброванные для одинакового отклика во всех направлениях;
• держатель шариковой головки устанавливается через резьбовой хвостовик, позволяя менять насадки без дополнительной юстировки;
• индикация состояния осуществляется с помощью встроенного светодиода, передающего сигналы о касании, режиме ожидания и ошибках;
• элементы питания и электроника встроены в защищённый отсек внутри корпуса.

Режимы работы и взаимодействие с управляющей системой станка

OMP60 взаимодействует с ЧПУ через приёмник сигнала (например, Renishaw OMI-2), преобразующий инфракрасные импульсы в команды для управляющего контроллера. Управление осуществляется программно, без участия оператора, посредством стандартных макросов или встроенных циклов ЧПУ:

• автоматический режим пробуждения при вращении шпинделя или по команде от ЧПУ;
• возможность программного включения/отключения с помощью управляющих кодов M-класса;
• режим непрерывного съема координат или одиночного касания в зависимости от задачи;
• автоматическая компенсация температурных дрейфов за счет короткого времени измерения и высокой частоты опроса;
• поддержка многоуровневых измерительных стратегий — для определения центра отверстия, высоты уступа, глубины паза и других параметров;
• интерфейс передачи ошибок позволяет отслеживать неисправности, сбои в передаче и выход за пределы допустимых значений;
• наличие функций антидребезга и фильтрации сигнала, снижающих количество ложных срабатываний.

Сферы применения и интеграция в производственные процессы

OMP60 применяется на современных обрабатывающих центрах с ЧПУ для решения задач координатного контроля и адаптивной обработки. Его внедрение позволяет повысить производительность, уменьшить количество брака и оптимизировать процессы контроля:

• металлообрабатывающие производства в машиностроении, авиации и автомобилестроении;
• изготовление пресс-форм и штампов с высокой точностью посадок;
• производство компонентов с высокой повторяемостью — например, гидравлические корпуса, валы, кронштейны;
• серийная обработка заготовок с различным базированием и допустимыми допусками;
• поверхностная калибровка и контроль формы после механообработки;
• автоматизированные производственные линии с высокой скоростью смены партий;
• переход на безоператорное управление с контролем геометрии в реальном времени.

Преимущества использования и эксплуатационные плюсы

Renishaw OMP60 — это высоконадежный и долговечный зонд, способный работать в тяжёлых условиях без регулярного технического вмешательства. Его применение значительно упрощает измерения, снижает долю ручного труда и обеспечивает высокую достоверность полученных данных:

• уменьшение времени наладки станка при смене заготовок;
• возможность автоматического определения координат без участия оператора;
• исключение влияния человеческого фактора на точность измерений;
• высокая стабильность характеристик во всем диапазоне температур и при вибрационных нагрузках;
• компактность, не влияющая на балансировку шпинделя;
• высокий ресурс работы измерительного механизма — до миллиона срабатываний;
• поддержка обновляемых программных решений от производителя.

Таким обазом, Renishaw OMP60 — это универсальное решение для задач автоматического измерения на станках с ЧПУ. Его точность, компактность и широкие функциональные возможности делают его незаменимым инструментом в современных производственных цепочках. Благодаря сотрудничеству с компанией «Олниса» интеграция зонда в существующую систему проходит быстро, а результатом становится стабильное улучшение качества выпускаемой продукции и снижение затрат на контроль.
