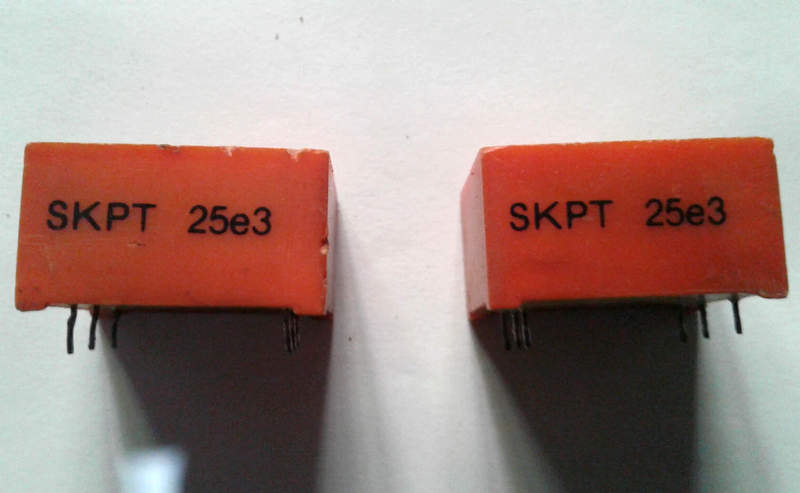

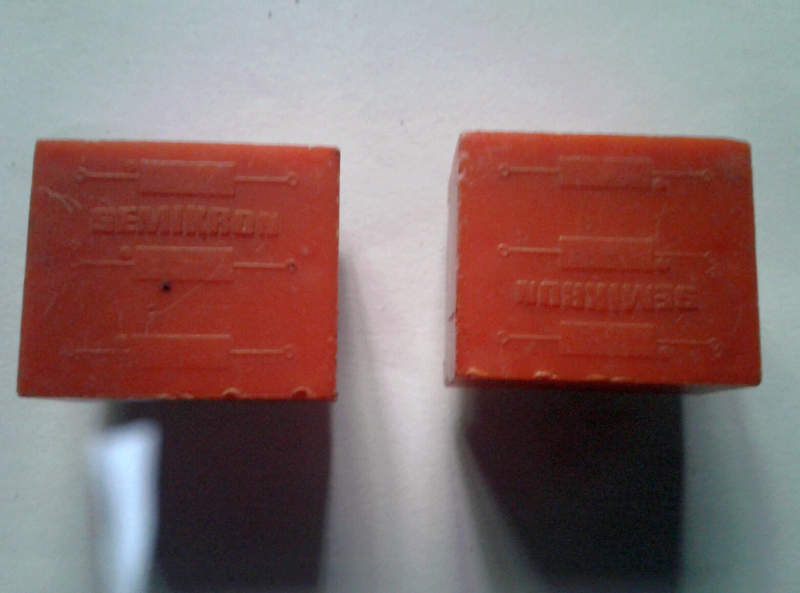

Импульсный трансформатор Semikron SKPT25E3 для силовой электроники и IGBT-модулей

Трансформатор SKPT25E3 от компании Semikron представляет собой специализированное импульсное устройство, предназначенное для передачи управляющих сигналов в силовых схемах на базе IGBT и тиристоров. Основная задача компонента — обеспечить гальваническую развязку между низковольтной управляющей схемой и высоковольтной силовой частью, сохраняя при этом целостность формы импульса и минимальные временные искажений при коммутации. Такой трансформатор применяется в драйверах затвора, силовых инверторах, системах приводов и источниках бесперебойного питания.

Технические характеристики

Ниже представлены ключевые электрические параметры и предельно допустимые значения, определяющие функциональные возможности трансформатора Semikron SKPT25E3:

• Тип устройства: импульсный трансформатор с многослойной изоляцией;
• Количество обмоток: две или три (в зависимости от схемы — первичная, вторичная и возможная обратная связь);
• Максимальное рабочее напряжение: до 2500 В между обмотками;
• Изоляционное сопротивление: не менее 1 ГОм при 500 В DC;
• Рабочая частота: 20...200 кГц (оптимально в диапазоне 50–100 кГц);
• Индуктивность первичной обмотки: от 1 до 3 мГн;
• Сопротивление постоянному току обмоток: порядка 0,3–0,6 Ом (в зависимости от длины и сечения обмоток);
• Передаточное отношение: 1:1 или с повышающим/понижающим коэффициентом (определяется конкретной модификацией);
• Скорость нарастания сигнала (dv/dt): до 30 кВ/мкс — подходит для быстродействующих силовых ключей;
• Форма сигнала: прямоугольная, с минимальными искажениями фронта;
• Максимальный ток импульса: до 1 А (в кратковременных режимах);
• Потери на сердечнике: снижены за счёт применения ферритовых материалов высокой проницаемости;
• Температурный диапазон эксплуатации: от –40 до +125 C;
• Тип монтажа: для установки на печатную плату (THT), стандартный шаг выводов;
• Корпус: пластмассовый, герметичный, устойчивый к пыли, влаге и термоциклам;
• Соответствие стандартам: изоляция соответствует требованиям VDE и UL.

Конструктивные особенности

Трансформатор SKPT25E3 создан с учётом требований к изоляции, компактности и надёжности в условиях высокой частоты переключений. Его конструкция обеспечивает стабильную работу при длительном воздействии импульсных нагрузок:

• Сердечник — ферритовый тип с низкими потерями, оптимизирован под работу в высокочастотном диапазоне;
• Обмотки — медные, с термостойким лаком, намотаны виток к витку с соблюдением расстояний для повышения межобмоточной изоляции;
• Изоляция — многослойная, с использованием фторопластовых и полиимидных прокладок между обмотками;
• Герметизация — корпус залит эпоксидной композицией, предотвращающей влияние влаги и механических загрязнений;
• Выводы — латунные или лужёные ножки, выдерживающие многократную пайку без потери проводимости;
• Форма корпуса — прямоугольная или квадратная, с симметричным расположением выводов для упрощения монтажа и трассировки платы;
• Минимальные паразитные индуктивности — обеспечивают быструю передачу фронта сигнала без искажений.

Принцип действия и особенности работы

Импульсный трансформатор SKPT25E3 работает по классическому принципу электромагнитной индукции, с акцентом на передачу коротких прямоугольных импульсов при гальванической развязке. Его задача — точно передать форму сигнала без задержек и искажений даже при высоких скоростях переключения.

• Режим передачи импульса — при подаче управляющего сигнала на первичную обмотку создаётся кратковременное магнитное поле, индуцирующее напряжение во вторичной обмотке;
• Режим коммутации — используется в качестве связующего элемента между управляющим драйвером и затвором IGBT/тиристора, обеспечивая безопасное и корректное открытие/закрытие ключа;
• Работа с обратной связью — в многоканальных драйверах возможна реализация канала контроля, обеспечивающего замкнутый цикл управления;
• Подавление помех — за счёт трансформаторной развязки минимизируется вероятность прохождения высокочастотных шумов между управляющей и силовой частью;
• Работа в импульсных режимах — короткие импульсы минимизируют нагрев трансформатора и увеличивают долговечность;
• Совместимость с драйверами — трансформатор согласован по импедансу с выходными каскадами драйверов Semikron и других производителей.

Области применения

Благодаря высокому уровню развязки, скорости реакции и устойчивости к импульсным перегрузкам, SKPT25E3 применяется в различных сферах силовой электроники:

• Силовые модули на основе IGBT — управление затвором через трансформатор в условиях высокого потенциала;
• Инверторные системы — передача сигнала на силовые ключи при одновременной гальванической изоляции;
• Импульсные источники питания — генерация и трансляция управляющих импульсов между блоками;
• Системы привода переменного тока — коммутация силовых цепей с минимальными задержками;
• Устройства бесперебойного питания (UPS) — модули управления коммутацией аккумуляторов и сетевых линий;
• Высоковольтные тестеры — развязка управляющей логики от опасных напряжений;
• Автоматизация производства — управление силовыми компонентами в шкафах автоматики;
• Энергетика и промышленная электроника — где требуется точная и быстрая передача управляющих сигналов при полной развязке.

Преимущества применения

Semikron SKPT25E3 сочетает высокую стабильность параметров, надёжность и совместимость с современными силовыми схемами. Его использование обеспечивает уверенную работу оборудования даже в тяжёлых условиях:

• Гальваническая развязка между управляющей и силовой частью — защита микросхем от пробоя;
• Высокая точность передачи сигнала — без искажений формы импульса;
• Работа на высоких частотах — позволяет уменьшить размеры остальных компонентов схемы;
• Компактные габариты — удобство в проектировании плотных плат;
• Низкие потери — способствует повышению общего КПД устройства;
• Высокая изоляция — выдерживает рабочее напряжение до нескольких киловольт;
• Снижение электромагнитных помех — повышение надёжности всей системы;
• Поддержка повторяющихся циклов коммутации без деградации;
• Соответствие международным стандартам изоляции и безопасности.

Таким образом, импульсный трансформатор Semikron SKPT25E3 — это неотъемлемая часть высоконадежных драйверов и силовых инверторных решений. Обеспечивая точную передачу сигнала и надёжную гальваническую изоляцию, он позволяет безопасно и эффективно управлять мощными ключевыми компонентами силовой электроники. Надёжность, проверенная в промышленных условиях, делает этот трансформатор универсальным решением для автоматизации, энергетики и промышленного управления.
