Точность, компактность, стабильность — трансформатор TR 1F 24-0-24 V 50 VA в действии

Трансформаторы с двумя симметричными обмотками по 24 В и центральной точкой на выходе находят широкое применение в низковольтных системах питания, требующих гальванической развязки и стабильности напряжения. Модель TR 1F 24-0-24 V 50 VA относится к категории однофазных силовых трансформаторов с номинальной мощностью 50 ВА, и она идеально подходит для построения выпрямительных источников питания, питания устройств автоматики, блоков управления и различных приборов в промышленных, лабораторных и бытовых системах.

Электрические характеристики

Работа трансформатора основана на классическом электромагнитном принципе преобразования напряжения в пределах заданной мощности. Ключевые электрические параметры:

• входное напряжение – 230 В переменного тока, 50 Гц, для подключения к стандартной однофазной сети;
• выходное напряжение – два плеча по 24 В AC, соединённые с общей точкой, что даёт возможность как получения симметричного ±24 В, так и объединения обмоток для 48 В при соответствующем включении;
• мощность трансформатора – 50 ВА, что позволяет питать нагрузки суммарной мощностью до 50 Вт при соблюдении допустимых токов;
• выходной ток – ориентировочно до 1,04 А на каждое плечо, при использовании полной мощности, с учётом потерь и допустимых отклонений по нагреву;
• класс изоляции – обычно F или B, в зависимости от модели и производителя, что определяет предельную температуру эксплуатации обмоток;
• напряжение пробоя между первичной и вторичной обмотками – не менее 2,5 кВ, обеспечивающее надёжную гальваническую развязку.

Такие параметры обеспечивают безопасное и стабильное питание для чувствительных электронных устройств, а также возможность включения трансформатора в состав выпрямительно-фильтровочных схем с последующей стабилизацией.

Конструктивные особенности

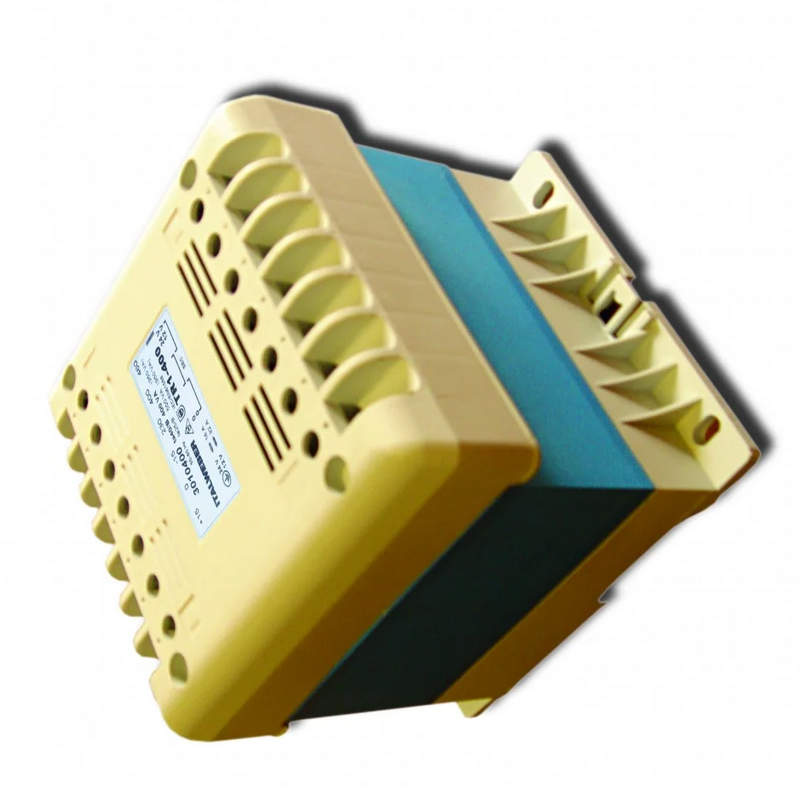

Трансформатор TR 1F 24-0-24 V 50 VA, как правило, выполнен в классическом тороидальном или EI-исполнении, с рядом конструктивных решений, направленных на надёжность и универсальность монтажа:

• магнитопровод – стальной сердечник, собранный из электротехнической стали с низкими потерями на перемагничивание, часто в форме EI (ш-образная конструкция) или кольцевого сердечника;
• обмотки – медные, с изоляцией из термостойкого лака; первичная и вторичная обмотки размещены с максимальной степенью изоляционной защиты друг от друга;
• заливка – в некоторых модификациях предусмотрено литьё в эпоксидную смолу для повышения влагостойкости и виброустойчивости;
• крепление – базируется на стандартных монтажных отверстиях в основании корпуса или на центральной шпильке при тороидальном исполнении;
• корпус – пластиковый или металлический, закрытого типа, с маркировкой выводов и технической информации на верхней поверхности;
• термическая защита – в зависимости от исполнения, может быть встроен термопредохранитель или термовыключатель для отключения при перегреве.

Такой подход к конструкции обеспечивает стабильную работу в условиях промышленной эксплуатации, устойчивость к электромагнитным помехам и механическим нагрузкам.

Принцип действия

Основной принцип работы трансформатора TR 1F 24-0-24 V 50 VA базируется на законах электромагнитной индукции:

• на первичную обмотку подаётся переменное напряжение 230 В, которое создаёт переменный магнитный поток в магнитопроводе;
• переменный поток индуцирует ЭДС во вторичной обмотке, которая имеет меньшее количество витков, что обеспечивает понижение напряжения до заданного уровня;
• центральная точка вторичной обмотки позволяет использовать трансформатор как источник двух равных по величине, но противоположных по фазе напряжений – удобно для питания двухполярных выпрямителей;
• отсутствие электрического контакта между первичной и вторичной обмотками обеспечивает гальваническую развязку, что критично для безопасности оборудования и персонала.

Трансформатор не имеет активных компонентов, что делает его устойчивым к коротким замыканиям на выходе при условии использования защитных предохранителей и ограничителей тока.

Режимы эксплуатации

Трансформатор TR 1F 24-0-24 V 50 VA предназначен для работы в стандартных условиях:

• температура окружающей среды – от -25 до +40 C без снижения допустимой мощности; при повышении температуры возможен дерейтинг;
• влажность – до 95 % без конденсации, при условии использования моделей с влагозащитным исполнением;
• рабочее положение – горизонтальное или вертикальное, в зависимости от системы охлаждения;
• вентиляция – естественная или принудительная, требуется при установке в плотнозакрытых щитах;
• длительность работы – непрерывный режим (S1) при соблюдении всех температурных и нагрузочных ограничений.

Для корректной работы трансформатора необходимо учитывать нагрев, использовать предохранители на первичной и вторичной обмотках, а также при необходимости – установку термоконтроля.

Области применения

TR 1F 24-0-24 V 50 VA применяется в разнообразных отраслях, где требуется стабильное пониженное переменное напряжение:

• промышленные блоки питания – как элемент входного звена выпрямительно-стабилизирующих устройств;
• автоматизация и управление – в системах реле, контроллеров, сигнальных схем и индикаторов;
• измерительные приборы – как источник питания для аналоговой и цифровой электроники;
• лабораторные стенды – для безопасного подключения тестируемых схем с контролем по центральной точке;
• аудиоаппаратура – для питания предусилителей и усилителей с двухполярным питанием;
• системы охраны и безопасности – для питания модулей контроля доступа, тревожных устройств, считывателей и реле;
• светотехника – в блоках управления подсветкой, диммерах, стабилизаторах и драйверах.

Широкий диапазон применения объясняется компактностью, надёжностью и совместимостью с большинством существующих схем преобразования питания.

Таким образом, трансформатор TR 1F 24-0-24 V 50 VA — это компактное, эффективное и безопасное устройство, предназначенное для создания стабилизированных источников питания с гальванической развязкой. Благодаря своей универсальности, конструктивной надёжности и совместимости с двухполярными схемами он занимает важное место в цепях автоматики, измерительной техники и промышленной электроники. При подборе и поставке оборудования важно доверять надёжным поставщикам, таким как «Олниса», чтобы обеспечить стабильную работу всей системы.
