Импульсная точность: трансформатор KCB419/301A для управления тиристорами

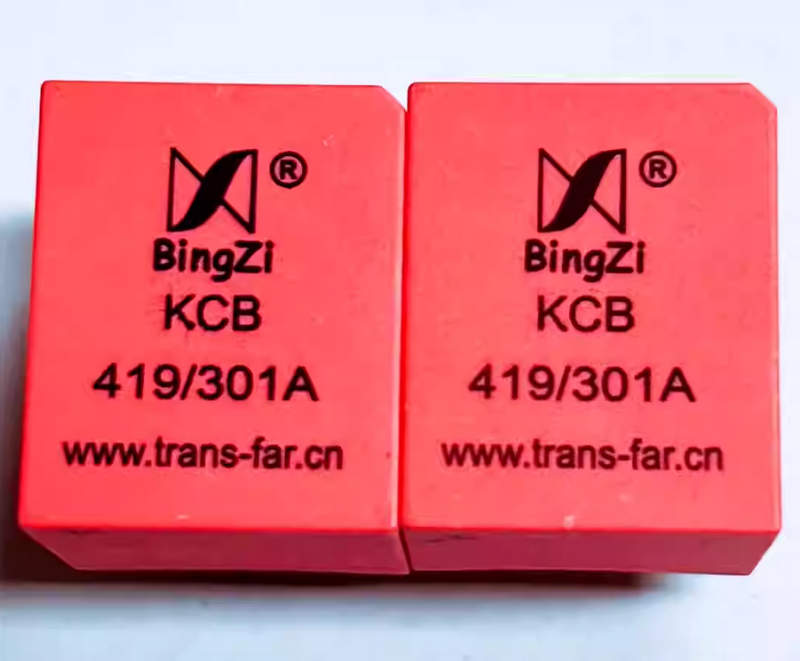

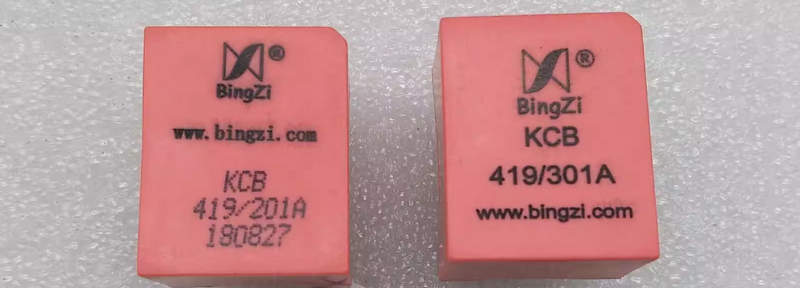

Импульсный трансформатор KCB419/301A относится к специализированным трансформаторам, предназначенным для гальванически развязанной передачи управляющих сигналов от схемы управления к тиристорам или симисторам. Такое устройство играет ключевую роль в цепях коммутации высокой мощности, обеспечивая точную и безопасную передачу триггерных импульсов. Его конструкция обеспечивает высокую изоляцию между первичной и вторичной обмотками, стабильность импульсов при высоких скоростях переключения и минимальные потери энергии.

Электрические параметры

Для корректной работы с мощными тиристорами необходима точная согласованность параметров трансформатора и драйвера. Ниже представлены основные электрические характеристики KCB419/301A:

• входное напряжение управления — от 10 до 20 В (в зависимости от схемы включения);
• входной ток импульса — от 50 до 150 мА;
• длительность управляющего импульса — от 5 до 50 мкс;
• выходной ток возбуждения вторичной обмотки — до 1 А в импульсе;
• напряжение пробоя между обмотками — не менее 2,5 кВ;
• форма выходного сигнала — острый импульс тока с фронтом менее 1 мкс;
• частота повторения импульсов — до 10 кГц в зависимости от схемной реализации;
• сопротивление первичной обмотки — порядка 10–15 Ом;
• сопротивление вторичной обмотки — менее 1 Ом;
• намагничивающий ток — минимальный, в пределах 5–10 мА;
• коэффициент трансформации — подобран с учётом соответствия входной энергии току управления тиристора.

Конструктивные особенности

Надёжность и устойчивость к внешним воздействиям во многом определяются продуманной конструкцией. Трансформатор KCB419/301A обладает рядом важных особенностей:

• корпус из термостойкого пластика с крепёжными элементами;
• монтируется через выводы на печатную плату (THT-монтаж);
• полностью залит компаундом для повышения изоляции и защиты от влаги;
• компактные размеры — удобен для встраивания в силовые модули и блоки управления;
• расположение выводов обеспечивает минимальные паразитные индуктивности при трассировке печатной платы;
• внутреннее экранирование снижает уровень электромагнитных помех;
• возможность работы в составе мостовых и одиночных схем возбуждения;
• маркировка с указанием типа, полярности и принадлежности обмоток;
• стабильные параметры при колебаниях температуры и напряжения питания.

Принцип работы

Работа тиристорного трансформатора основана на передаче короткого импульса через магнитный сердечник с последующим возбуждением управляющего перехода тиристора. Последовательность действий следующая:

• при подаче импульса тока на первичную обмотку создаётся кратковременное магнитное поле;
• изменение потока индукции индуцирует высокоамплитудный импульс тока во вторичной обмотке;
• этот импульс прикладывается к управляющему электроду тиристора (или симистора);
• тиристор переходит в проводящее состояние при достижении порога тока и напряжения;
• после окончания импульса трансформатор возвращается в исходное состояние, готов к следующему циклу;
• гальваническая развязка позволяет избежать передачи помех и высоковольтных потенциалов обратно на управляющую электронику.

Режимы работы и особенности применения

Трансформатор KCB419/301A допускает работу в различных режимах и средах. Рассмотрим особенности его использования:

• работа в режиме одиночных импульсов — для кратковременного запуска тиристоров в импульсных схемах;
• работа в повторяющемся режиме — при частотах до 10 кГц (ограничено тепловыми потерями и индуктивностью обмотки);

• использование в схемах фазового управления с контролем момента подачи сигнала;
• возможность управления несколькими тиристорами при использовании отдельных обмоток или секций;
• допускается работа в жестких условиях, при условии соблюдения токовых ограничений;
• при работе с мощными тиристорами требуется согласующее сопротивление для формирования фронта тока;
• трансформатор не предназначен для передачи постоянного сигнала — только импульсный характер;
• в системах с обратной связью может применяться для контроля включения тиристора через аналогичный трансформатор-детектор;
• при проектировании необходимо учитывать обратное напряжение и осцилляции — желательно шунтирование варистором или RC-цепочкой.

Сферы применения

Импульсный трансформатор KCB419/301A находит применение в широком спектре промышленной и силовой электроники, где требуется надежное управление тиристорами:

• управление тиристорными выпрямителями и регуляторами напряжения;
• системы плавного пуска электродвигателей;
• переменные регуляторы мощности для нагревательных элементов;
• инверторы и преобразователи с фазовым управлением;
• тиристорные стабилизаторы напряжения;
• устройства коммутации в сварочных аппаратах;
• управление мощными симисторами в бытовой и промышленной автоматике;
• регулируемые источники питания с фазоимпульсной модуляцией;
• импульсные высоковольтные блоки, требующие точного запуска;
• системы промышленной электроники с цифровым управлением на микроконтроллерах.

Преимущества использования

KCB419/301A выгодно отличается от оптронных или резистивных схем управления рядом преимуществ:

• высокая точность передачи импульса — стабильная форма сигнала без искажений;
• гальваническая развязка — полная электрическая изоляция между первичной цепью управления и вторичной силовой частью;
• возможность использования в многофазных системах — согласованные характеристики для синхронного управления;

• компактный размер и удобство монтажа — экономия пространства на плате;
• низкий уровень намагничивающего тока — минимальная нагрузка на управляющую схему;
• долговечность — отсутствие активных компонентов, способных деградировать со временем;
• высокая стойкость к перенапряжениям и электромагнитным наводкам;
• низкая индуктивность рассеяния — быстрый фронт импульса и минимальные потери;
• совместимость с различными уровнями управляющего напряжения;
• универсальность — может применяться как в новых разработках, так и в ремонте существующего оборудования.

Таким образом, импульсный трансформатор KCB419/301A — это специализированное устройство, обеспечивающее надёжную передачу управляющих импульсов тиристорам при полной гальванической развязке. Его применение повышает надежность силовых схем, улучшает электробезопасность и обеспечивает точность коммутации в сложных режимах. Простой в реализации, устойчивый к нагрузкам и помехам, он стал незаменимым элементом для промышленной автоматизации, преобразовательной техники и систем силового управления.
