Компактный силовой транзистор AP9575GH для плотного монтажа

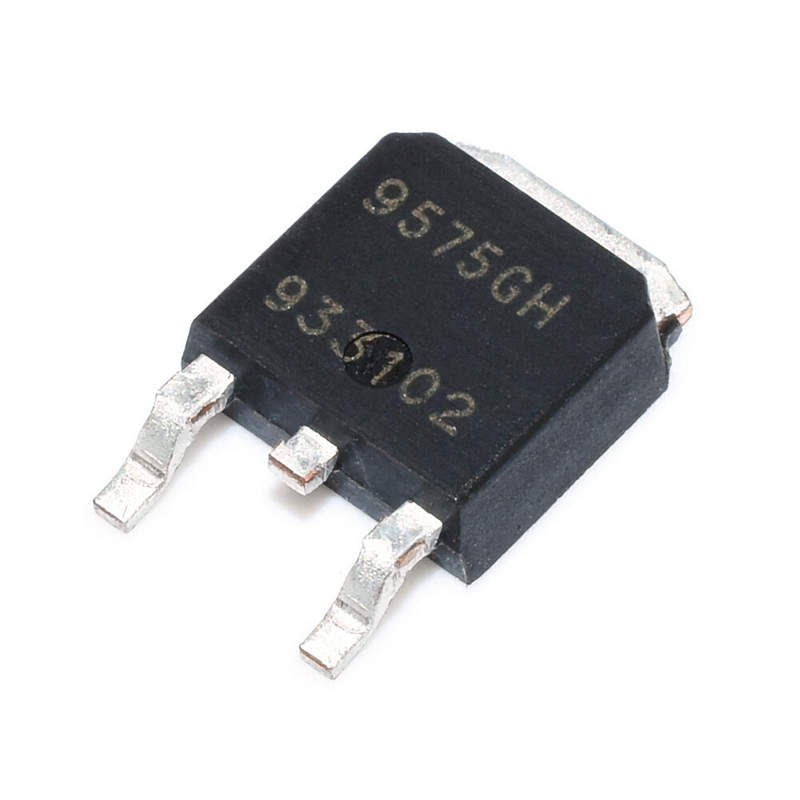

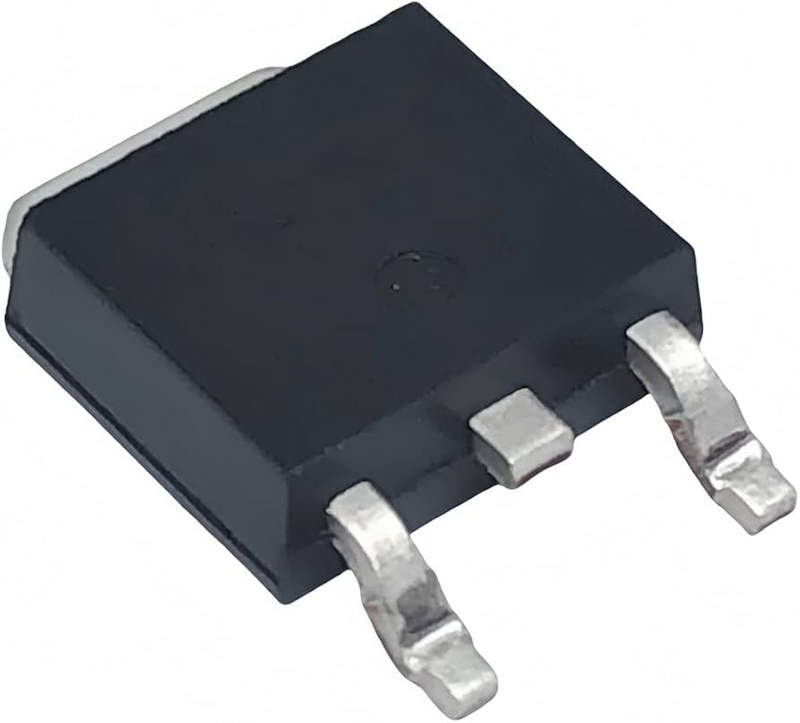

Силовой транзистор VBsemi Elec AP9575GH представляет собой современное решение класса N-канальных MOSFET с высокой проводимостью и малым сопротивлением канала в открытом состоянии. Он предназначен для эксплуатации в силовых цепях постоянного и переменного тока, где важны высокая плотность тока, устойчивость к перегрузкам и минимальные тепловые потери. Устройство применяется в импульсных источниках питания, DC-DC-преобразователях, драйверах двигателей, инверторах, модулях бесперебойного питания, системах защиты аккумуляторов и других промышленных и бытовых электронных устройствах.

Электрические параметры

Ниже представлены ключевые электрические характеристики, определяющие эффективность работы AP9575GH в реальных схемах:

• максимальное напряжение между стоком и истоком — 75 В, обеспечивающее устойчивую работу при скачках напряжения в питающей шине;
• допустимый постоянный ток стока — 90 А при 25C с соответствующим теплоотводом;
• импульсный ток (в режиме короткого импульса) — до 400 А, что позволяет выдерживать кратковременные пусковые или аварийные перегрузки;
• сопротивление канала в открытом состоянии (RDS(on)) — около 2,5 мОм, что минимизирует тепловые потери при длительной нагрузке;
• пороговое напряжение затвора — от 2 В до 4 В, подходящее для работы от стандартных логических уровней;
• максимальное напряжение затвор–исток — ±20 В, обеспечивающее достаточный запас по управлению без риска пробоя;
• емкость затвора (Ciss) — около 4000 пФ, влияющая на требуемую силу тока управления и скорость переключения;
• заряд затвора (Qg) — приблизительно 85 нКл, от которого зависит нагрузка на драйвер и энергозатраты на переключения.

Коммутационные характеристики

Особое внимание при выборе MOSFET уделяется его скорости переключения и возможностям работы в импульсных режимах. Ниже указаны важные параметры:

• время включения — в пределах 20–30 нс, что позволяет использовать транзистор в схемах с высокой частотой;
• время выключения — 30–40 нс, снижая вероятность наложения импульсов и перегрева;
• характеристики быстродействия зависят от резистора затвора, схемы драйвера и уровня паразитной индуктивности монтажа;
• высокая стойкость к dV/dt делает AP9575GH пригодным для жестких условий переключения индуктивных нагрузок;
• возможность мягкого старта и шим-регулирования нагрузки обеспечивает широкую область применения.

Конструкция и упаковка

Конструкция транзистора напрямую влияет на тепловые возможности и удобство интеграции в проект. Устройство выполнено в мощном корпусе TO-220, что дает следующие преимущества:

• компактные размеры при высокой рассеиваемой мощности, что важно при плотной компоновке;
• металлическая задняя поверхность корпуса с возможностью прижатия к радиатору, обеспечивающая эффективный теплоотвод;
• три стандартных вывода — сток, исток и затвор, позволяющие без проблем внедрить транзистор в печатную плату;
• наличие изолирующей прокладки и термопасты дополнительно повышает эффективность теплообмена;
• надежность механического монтажа за счёт отверстия в корпусе под винт с фиксирующей шайбой.

Режимы работы и принципы управления

Работа транзистора MOSFET основана на изменении проводимости канала при подаче напряжения на затвор. Конкретные режимы работы и правила коммутации таковы:

• включение канала происходит при достижении порогового напряжения на затворе относительно истока — обычно это 4–5 В для уверенного открытия;
• увеличение напряжения на затворе приводит к снижению сопротивления канала и росту тока через сток;
• отключение транзистора осуществляется при снижении напряжения ниже порогового, канал перекрывается, ток прекращается;
• при резком изменении напряжения возможны выбросы — их следует компенсировать снабберами или диодами Шоттки;
• для уменьшения потерь на переключение рекомендуется выбирать драйверы с током затвора не менее 1–2 А;
• транзистор может работать как в линейном, так и в импульсном режиме, включая шим-управление или синхронную выпрямительную схему.

Тепловые и защитные параметры

Для эффективного использования транзистора важно учитывать тепловую нагрузку и возможности защиты:

• максимальная температура перехода — до 175C, обеспечивая запас прочности в условиях перегрева;
• тепловое сопротивление переход–корпус — около 0,5–1,2 К/Вт в зависимости от условий монтажа;
• рекомендуется применение радиаторов мощностью от 10 Вт и выше для постоянной нагрузки;
• допускается установка температурного датчика рядом с корпусом для контроля;
• при превышении температуры желательно реализовать автоматическое отключение или ограничение тока;
• сопряжённые компоненты защиты — предохранители, токовые ограничители, варисторы, цепи Zener-защиты затвора.

Применение в различных схемах

Транзистор VBsemi Elec AP9575GH может быть успешно интегрирован в широкий спектр электронных устройств. Вот основные направления:

• DC-DC-преобразователи типа step-down и step-up, где важны низкие потери и высокая частота;
• инверторы напряжения и синусоидальные генераторы для источников бесперебойного питания;
• управление щёточными и бесщёточными электродвигателями, включая контроллеры ESC и драйверы BLDC;
• энергетические модули солнечных и ветровых установок, аккумуляторные бустеры;
• силовые контроллеры зарядных станций и литиевых аккумуляторных блоков;
• импульсные блоки питания мощностью 100–500 Вт, в том числе серверные и промышленные решения;
• индукционные нагреватели, сварочные инверторы, импульсные генераторы тока.

Преимущества использования

Использование AP9575GH обеспечивает инженеру или разработчику целый ряд технических и экономических плюсов:

• высокая плотность тока при малом сопротивлении открытого канала;
• надёжность при коротких замыканиях и бросках тока;
• простота управления и совместимость с микроконтроллерами 3,3–5 В без дополнительной логики;
• относительно низкая цена на фоне аналогов при схожих параметрах;
• универсальность корпуса TO-220 — легко монтируется, обслуживается и заменяется;
• возможность параллельной работы в конфигурации с делением тока.

В целом, VBsemi Elec AP9575GH — это надёжный и производительный N-канальный MOSFET-транзистор, оптимально подходящий для применения в системах силовой электроники с умеренным напряжением и высоким током. Его параметры позволяют эффективно использовать компонент в высокочастотных и энергоёмких устройствах с контролируемыми коммутациями. Компактность, высокая токовая нагрузка, устойчивость к перегрузкам и простота внедрения делают AP9575GH одним из лучших вариантов для разработчиков, стремящихся к надёжности, эффективности и оптимизации схемотехники.
