IGBT-транзистор International Rectifier IRG4PH40KD TO-247: стабильная коммутация в силовой электронике

Транзистор IRG4PH40KD — это силовой IGBT (Insulated Gate Bipolar Transistor) от компании International Rectifier, спроектированный для коммутации высоких напряжений и токов. Он широко применяется в инверторах, источниках бесперебойного питания, системах управления электродвигателями, импульсных источниках питания и сварочном оборудовании. Данный компонент объединяет высокую скорость MOSFET и большую нагрузочную способность биполярного транзистора, что делает его универсальным решением для задач средней и высокой мощности.

Электрические параметры

Точные электрические характеристики определяют возможности транзистора в условиях различной нагрузки. Ниже перечислены ключевые показатели:

• максимальное коллекторное напряжение — 600 В;
• допустимый постоянный ток коллектора при 25 C — 42 А;
• пиковый ток коллектора (импульсный) — до 84 А;
• напряжение насыщения коллектор-эмиттер (VCE(sat)) — 1,8 В при 25 C и номинальном токе;
• пороговое напряжение затвора — от 2 до 4 В;
• максимальное напряжение затвор-эмиттер — ±20 В;
• ток утечки коллектор-эмиттер при VCE = 600 В — менее 1 мкА при 25 C;
• время включения — порядка 35 нс;
• время выключения — около 90 нс;
• тип управления — напряжением на затворе (MOS-технология);
• встроенный диод обратной полярности с мягким восстановлением;
• тип выходного сигнала — переключение между насыщенным и отсеченным состоянием.

Тепловые параметры

Для оценки работоспособности устройства в реальных условиях особое внимание уделяется тепловым характеристикам:

• максимально допустимая температура корпуса — до 150 C;
• тепловое сопротивление кристалл-корпус — 0,63 C/Вт;
• тепловое сопротивление кристалл-среда — 40 C/Вт без радиатора;
• максимальная рассеиваемая мощность — 240 Вт при 25 C и эффективном охлаждении;
• рекомендуемое использование радиатора с теплопроводящей пастой;
• наличие металлической контактной пластины на задней стороне корпуса для эффективного отвода тепла.

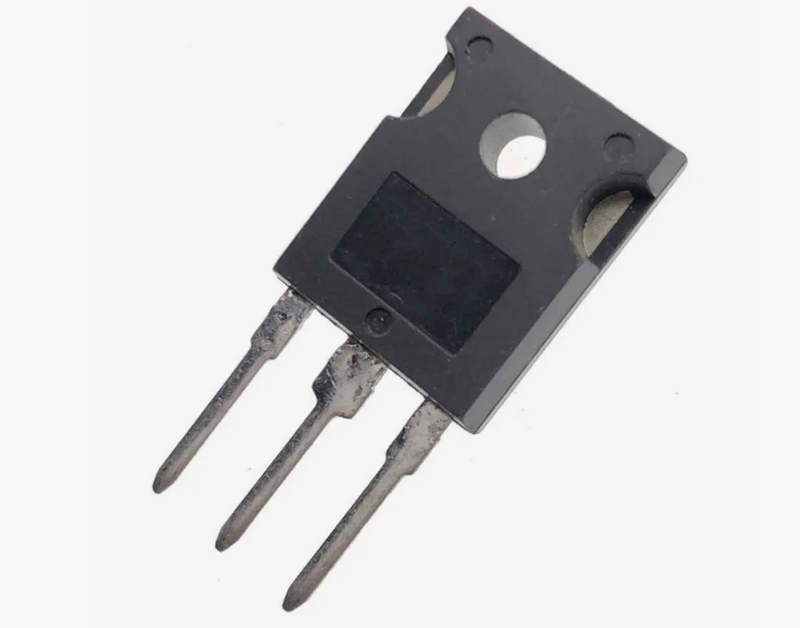

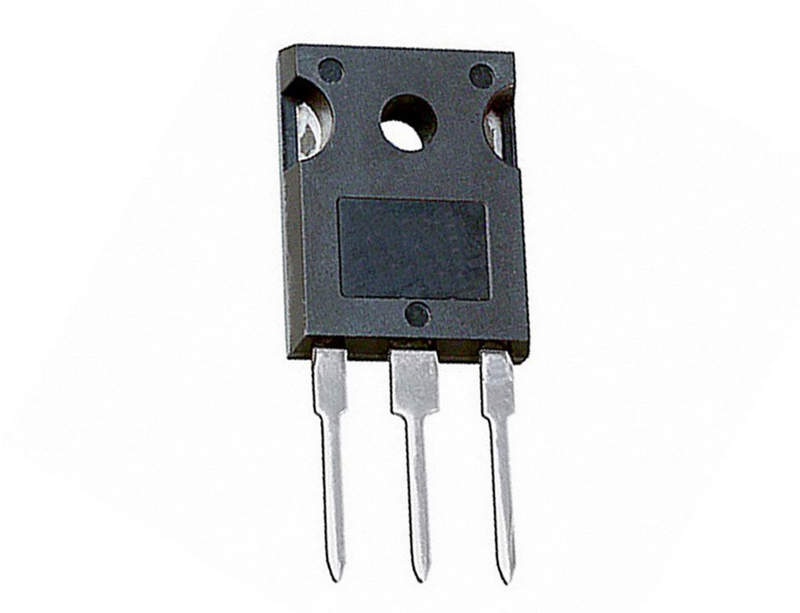

Корпус и конструктивные особенности

Механические параметры важны для интеграции в устройство. Конструкция IRG4PH40KD оптимизирована для эффективного монтажа и отвода тепла:

• стандартный корпус TO-247 с тремя выводами;
• выводы прямые, пригодны для пайки или монтажа в разъем;
• отверстие в корпусе для крепления болтом к радиатору;
• размеры корпуса — 15,75×20,32×4,83 мм (без учета выводов);
• маркировка на корпусе лазерная, стойкая к стиранию;
• совместимость с радиаторами промышленного класса;
• изоляция корпуса отсутствует — необходим изолирующий прокладочный слой при монтаже.

Принцип работы

Функционирование IGBT основано на сочетании принципов работы MOSFET и биполярного транзистора. Рабочий процесс можно описать следующим образом:

• на затвор подается управляющее напряжение;
• при превышении порогового значения в полевом канале образуется проводящий канал;
• открытие канала позволяет проходить току через биполярный участок структуры;
• результатом является мощная проводимость между коллектором и эмиттером;
• отключение производится путем снятия напряжения с затвора, приводящего к перекрытию канала.

Режимы работы и эксплуатационные особенности

В зависимости от области применения транзистор может работать в различных режимах, каждый из которых имеет свои особенности:

• режим ключа (on/off) — стандартная импульсная работа в ШИМ-инверторах;
• режим частотной модуляции — в системах с высокой коммутационной частотой;
• работа в полумостовых и полномостовых схемах;
• использование в выпрямителях с активным управлением;
• работа в составе синхронного инвертора с обратной связью;
• режим линейной нагрузки не рекомендуется из-за тепловых потерь;
• рекомендуемая частота переключения — до 20–25 кГц;
• работа при резких переходных процессах требует шунтирования затвора резистором;
• допускается параллельное включение при подборе по параметрам.

Области применения

Благодаря своей универсальности, транзистор IRG4PH40KD используется в самых различных системах управления и преобразования энергии:

• частотные преобразователи и инверторы;
• источники бесперебойного питания (UPS);
• преобразователи постоянного тока;
• импульсные блоки питания высокой мощности;
• электросварочные аппараты;
• управление тяговыми электродвигателями;
• солнечные и ветровые инверторы;
• системы беспроводной зарядки и индукционного нагрева.

Преимущества применения

Использование IRG4PH40KD обеспечивает производителям оборудования и разработчикам ряд важных преимуществ:

• высокая плотность мощности при компактных габаритах;
• низкие коммутационные потери на высоких частотах;
• устойчивость к перегрузкам и импульсным перенапряжениям;
• простота интеграции в готовые схемы;
• снижение температуры внутри устройства при правильном подборе радиатора;
• высокая повторяемость характеристик от партии к партии;
• совместимость с цифровыми драйверами и микроконтроллерным управлением.

Таким образом, транзистор IRG4PH40KD от International Rectifier — это надежный и производительный элемент для управления мощными нагрузками. Благодаря высокому напряжению пробоя, быстродействию и устойчивости к перегрузкам, он уверенно применяется в ответственных системах промышленной электроники. Его использование позволяет проектировать эффективные, компактные и экономичные решения в силовой автоматике, энергетике и электроприводе.
